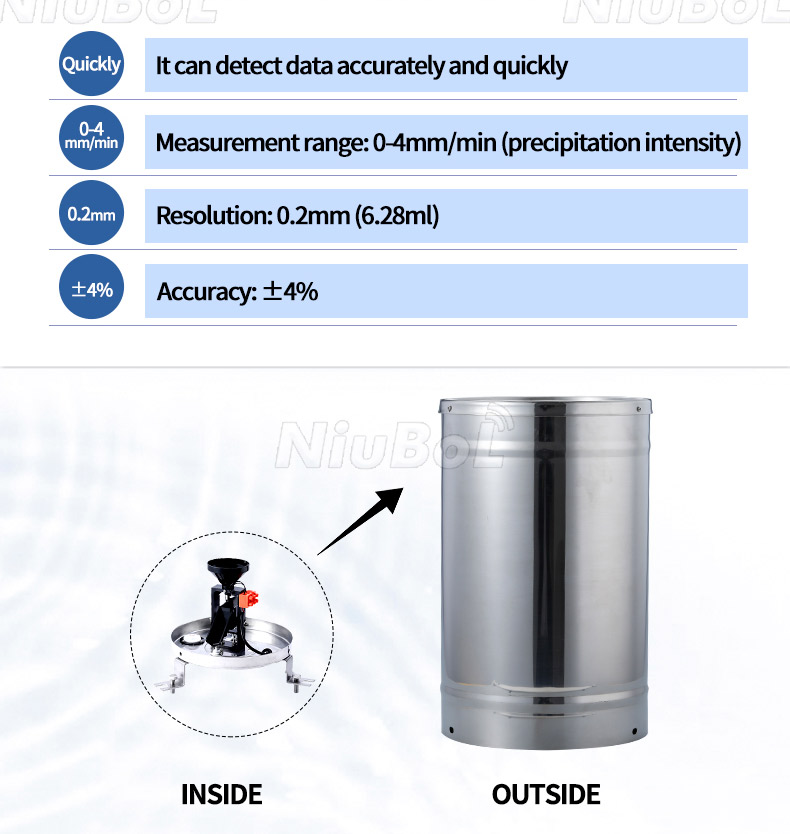

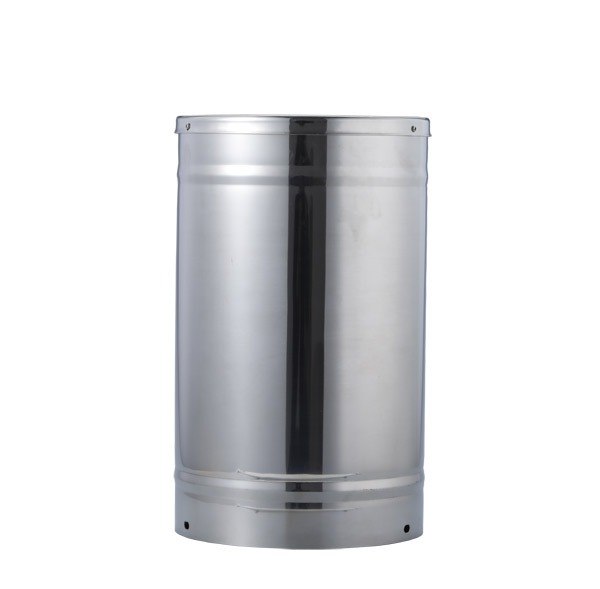

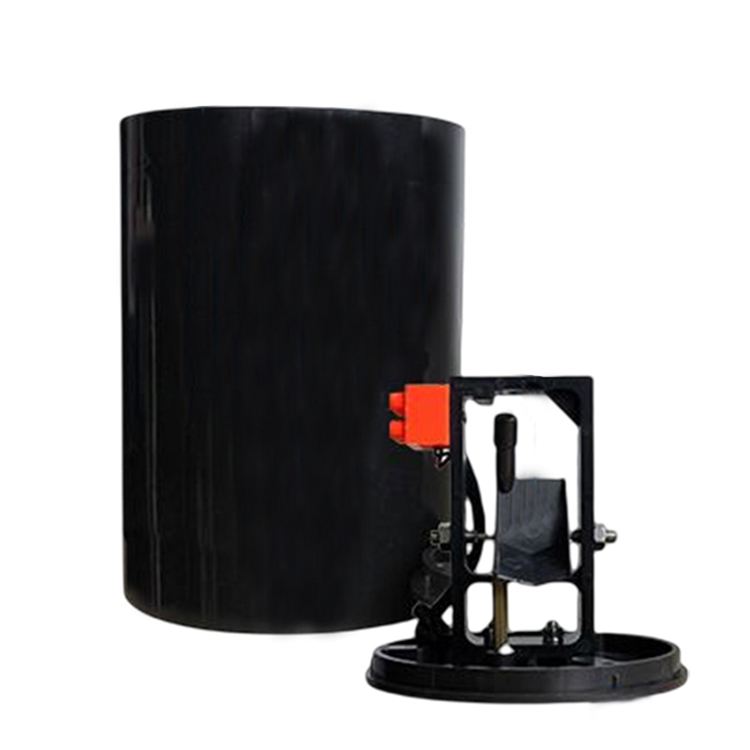

Pluviomètre à auget basculant RS485

Le pluviomètre à auget basculant RS485 utilise le protocole de communication RS485 pour transmettre les données. Les pluviomètres à auget basculant sont largement utilisés pour mesurer les précipitations, et la communication RS485 permet la surveillance à distance et l'intégration avec les systèmes d'acquisition de données. Voici le fonctionnement typique d'un pluviomètre à auget basculant RS485 :

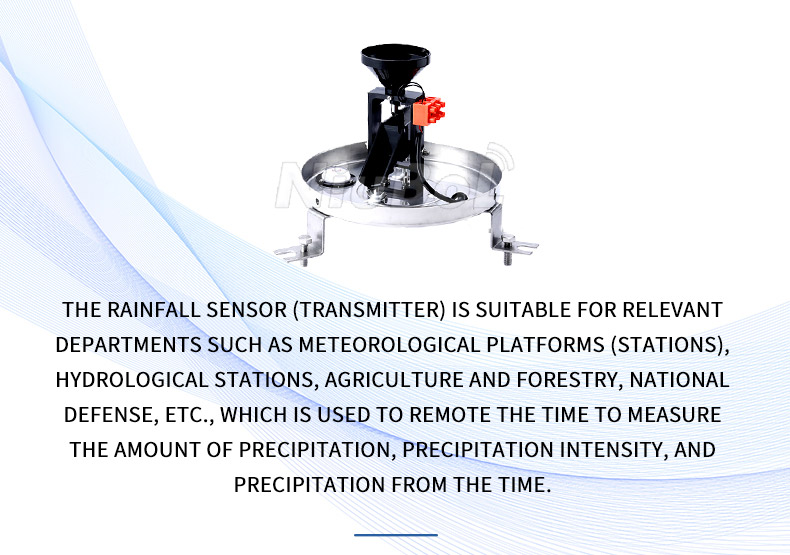

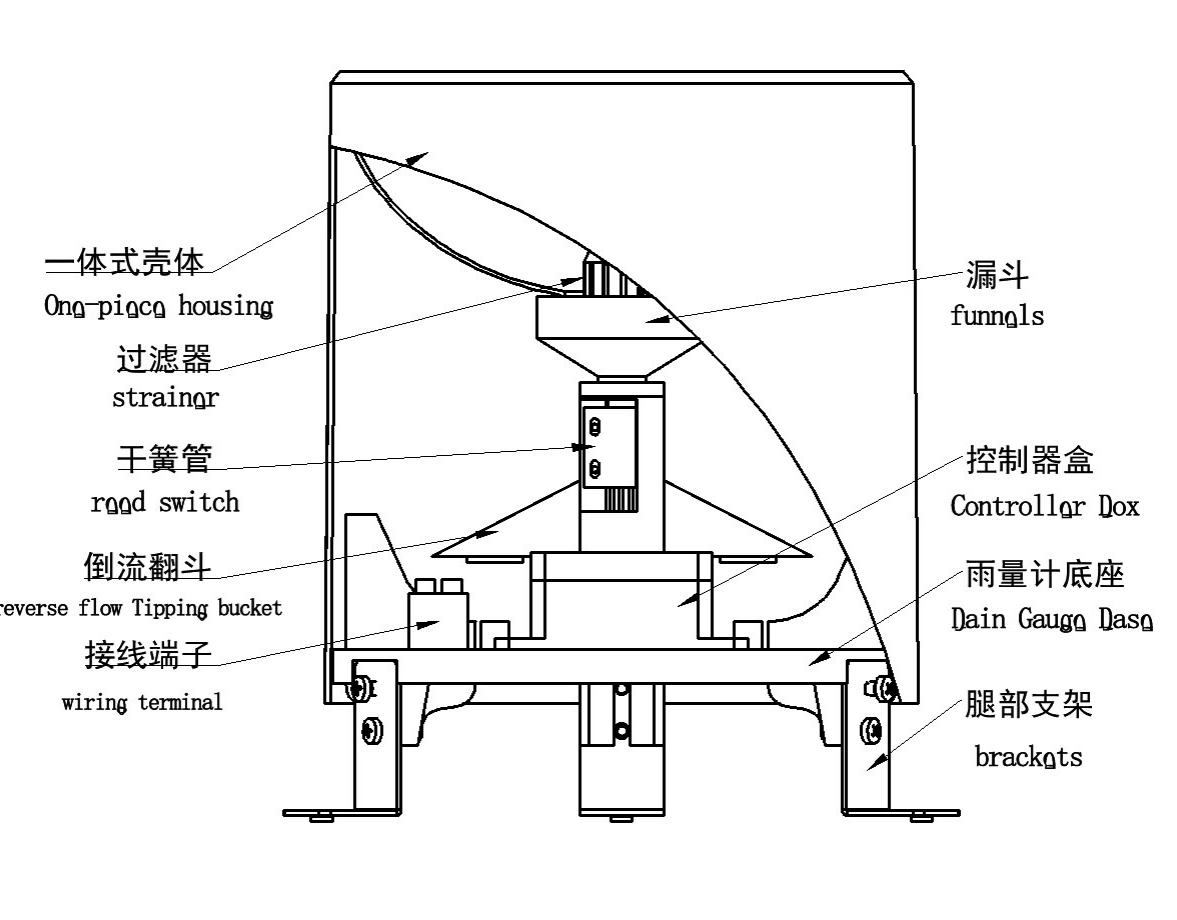

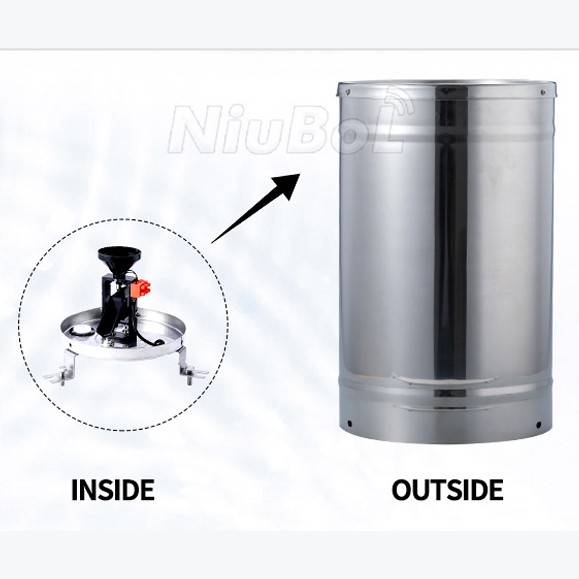

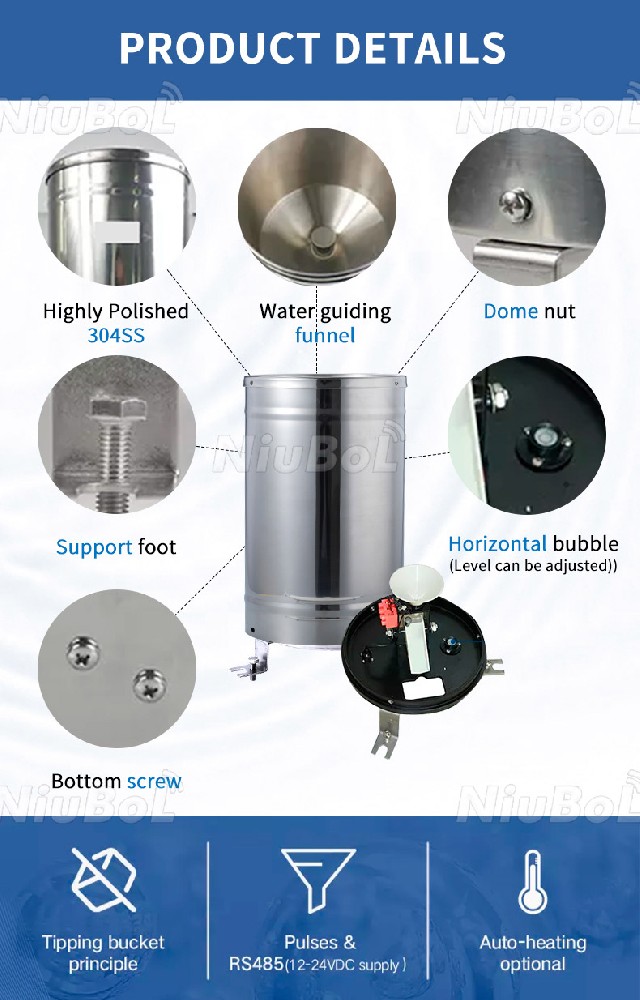

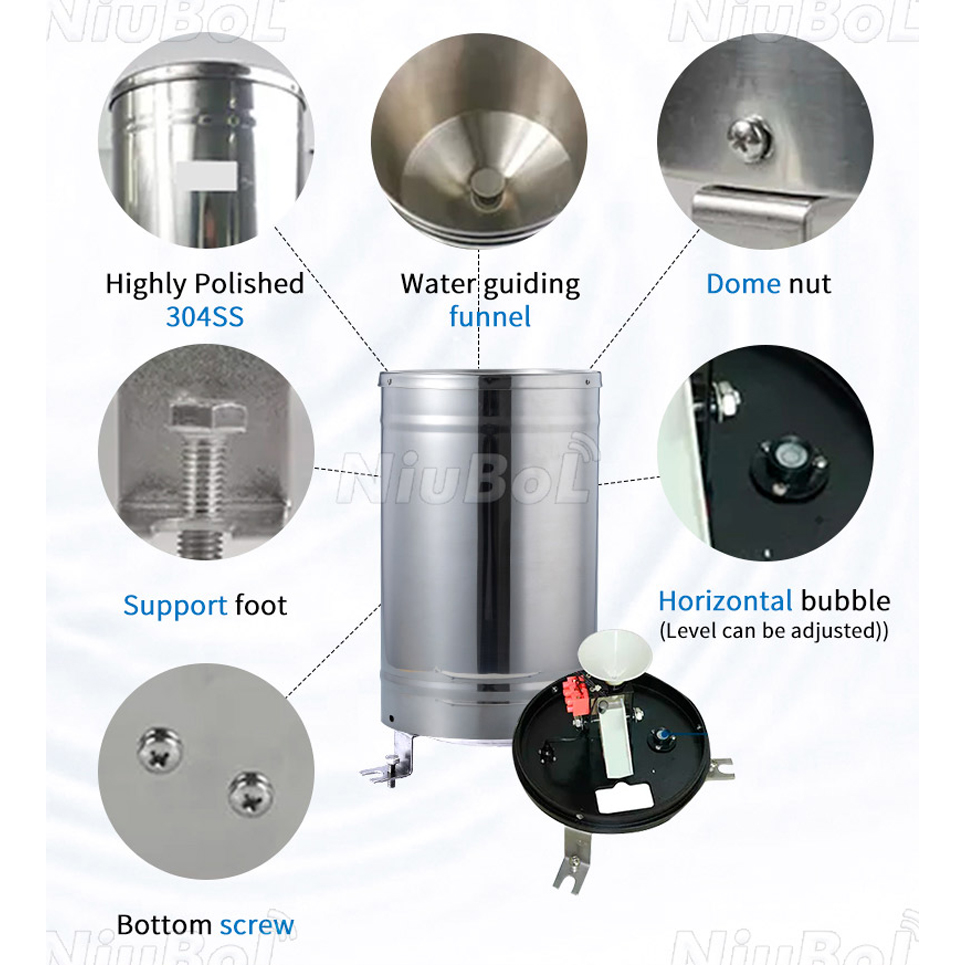

 1. Mécanisme à auget basculant : Le pluviomètre est constitué d'un entonnoir qui recueille l'eau de pluie et la dirige vers un mécanisme à auget basculant. Chaque fois qu'une quantité spécifique d'eau de pluie (généralement 0,2 mm ou 0,01 pouce) est collectée, l'auget bascule et un interrupteur à lames ou un autre capteur détecte ce basculement.

 2. Traitement des données : Les événements de basculement sont comptés et traités par un circuit interne au sein du pluviomètre pour calculer l'accumulation totale de précipitations sur une période spécifique.

 3. Communication RS485 : Le pluviomètre est équipé d'une interface RS485 lui permettant de communiquer avec d'autres appareils sur un réseau. Le protocole RS485 permet la transmission bidirectionnelle de données sur de longues distances et la connexion de plusieurs appareils sur un même réseau.

 4. Câblage : Le pluviomètre est connecté à d'autres appareils, tels que des enregistreurs de données, des automates programmables ou des ordinateurs, à l'aide de câbles à paires torsadées pour la communication RS485. La norme RS485 utilise une signalisation différentielle pour une communication fiable en environnement industriel.

 5. Transmission des données : Le pluviomètre transmet les données pluviométriques accumulées sous forme de signaux numériques via le protocole RS485. Ces données sont transmises de manière synchrone, garantissant une communication fiable et précise.

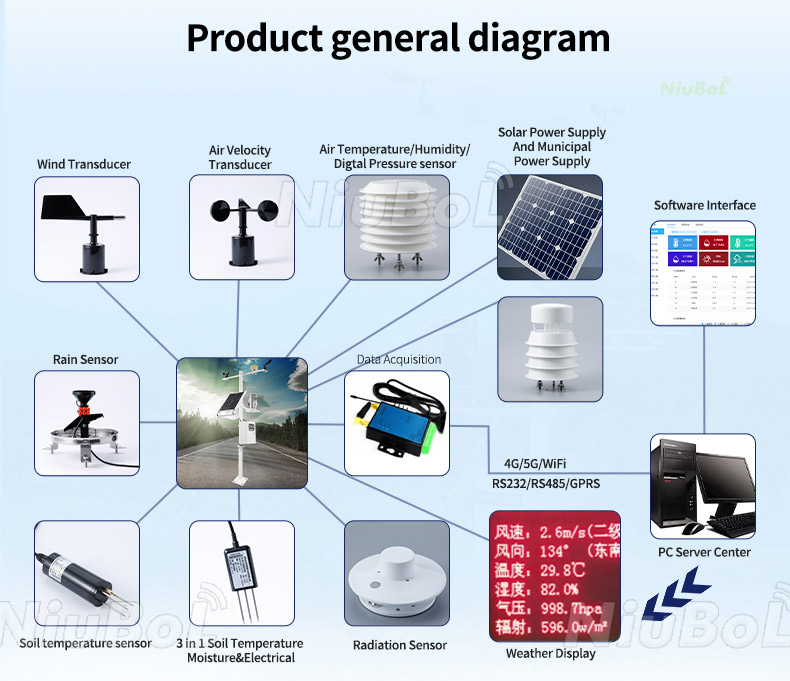

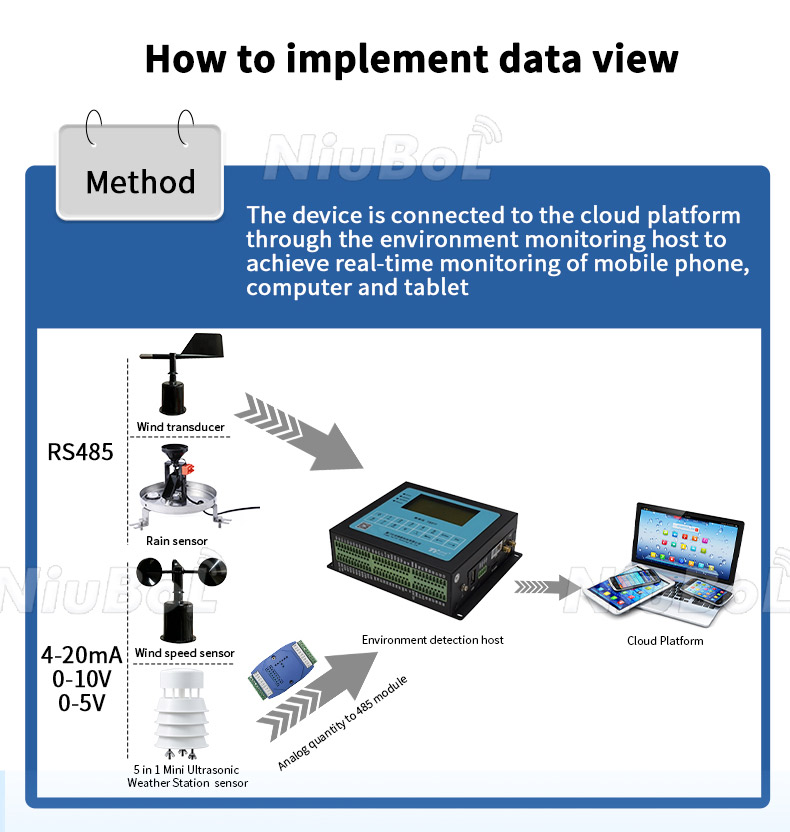

 6. Réseau RS485 : Plusieurs appareils RS485, notamment des pluviomètres ou des capteurs environnementaux, peuvent être connectés au même réseau. Chaque appareil possède une adresse unique, et l'appareil maître peut demander des données à des appareils esclaves spécifiques ou envoyer des commandes pour les contrôler.

 7. Interprétation des données : Le récepteur décode le flux de données RS485 et traite les informations pluviométriques accumulées. Ces données peuvent être enregistrées, affichées sur une interface utilisateur ou utilisées pour des analyses et des prises de décision plus approfondies.

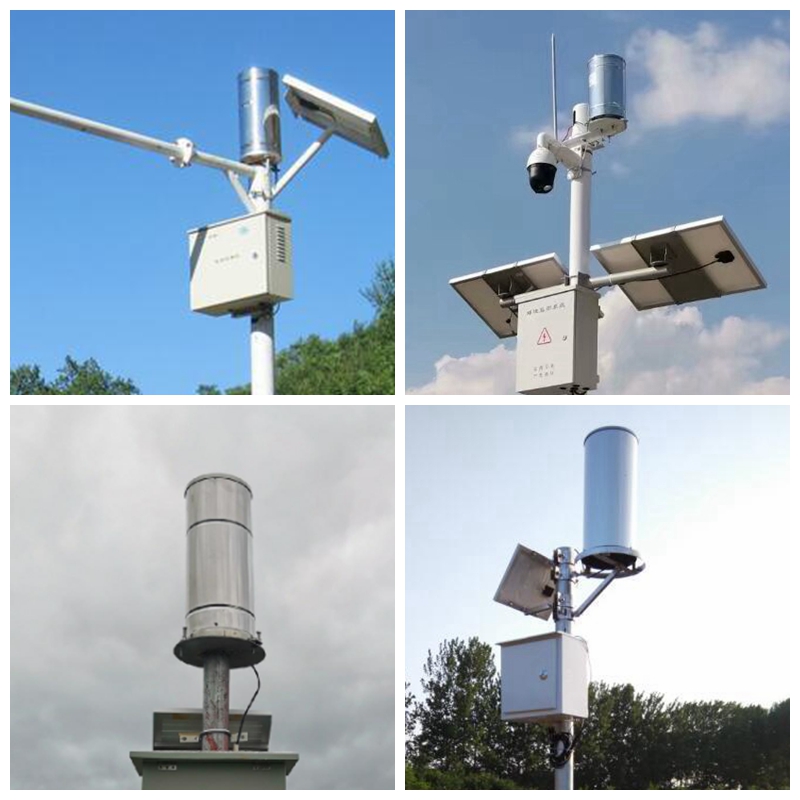

 Les pluviomètres à augets basculants RS485 sont couramment utilisés dans les réseaux de surveillance hydrologique, les applications agricoles et la recherche environnementale, où la collecte de données pluviométriques à distance et en temps réel est essentielle. La communication RS485 permet une intégration efficace dans des systèmes de surveillance et de contrôle plus vastes, permettant ainsi une gestion complète des ressources en eau et des conditions environnementales.

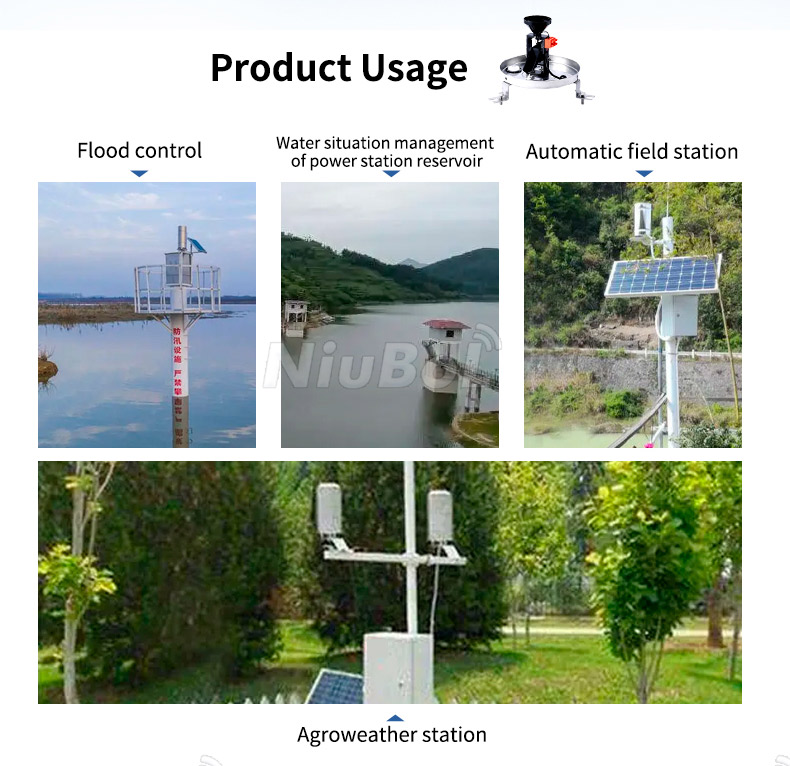

Les principales applications du pluviomètre à auget basculant comprennent :

1. Observation météorologique : utilisée pour surveiller et enregistrer les précipitations, fournissant des données à l’appui des prévisions météorologiques et de la recherche climatique.

2. Surveillance hydrologique : utilisée pour mesurer les précipitations afin d’aider à évaluer les conditions hydrologiques telles que le ruissellement de surface et le risque d’inondation.

3. Irrigation agricole : utilisée pour surveiller les précipitations et aider à la prise de décisions en matière de gestion de l’irrigation agricole.

Le rôle et la valeur du pluviomètre à auget basculant comprennent :

1. fournir des données précises sur les précipitations afin de servir de base à la recherche et aux prévisions en météorologie, en hydrologie et dans d’autres domaines.

2. surveiller les précipitations pour aider à évaluer les besoins dans des domaines tels que le risque d’inondation, la gestion des ressources en eau et l’agriculture irriguée.

3. soutenir la recherche sur le changement climatique en analysant les tendances climatiques grâce à des observations à long terme des changements de précipitations.

Fiche technique du pluviomètre à auget basculant

Manuel d'instructions du pluviomètre à auget basculant NBL-W-ARS.pdf

Manuel d'instructions des capteurs de pluie NBL-W-RS-V4.0.pdf
