Stocker la Lumière du Soleil pour un Avenir Vert : Solution Technique Approfondie du Radiomètre Solaire à Suivi Entièrement Automatique NiuBoL

Dans le contexte de la transition mondiale de la structure énergétique vers le propre et le bas carbone, le développement et l'utilisation de l'énergie solaire ont atteint des sommets sans précédent. Cependant, le rayonnement solaire, influencé par la rotation et la révolution de la Terre ainsi que par l'environnement atmosphérique, présente une variabilité spatio-temporelle significative. Pour évaluer précisément le potentiel de production photovoltaïque, optimiser les prévisions météorologiques et promouvoir le développement des bâtiments verts, la surveillance de haute précision du rayonnement solaire est devenue cruciale.

Le « radiomètre solaire à suivi entièrement automatique trois-en-un » lancé par NiuBoL, avec sa technologie de suivi ininterrompu toute météo excellente, réalise une mesure précise du rayonnement solaire direct, total et diffus, fournissant une base de données solide pour le développement durable de l'énergie verte.

Technologie de Suivi Entièrement Automatique Trois-en-Un :

Le radiomètre solaire à suivi entièrement automatique trois-en-un est un dispositif de surveillance environnementale haut de gamme intégrant transmission mécanique de précision, capteurs électroniques et algorithmes complexes. Il surveille non seulement le rayonnement dans la large plage spectrale de 0,28 μm à 3 μm, mais enregistre également précisément les heures d'ensoleillement réelles selon la définition scientifique de la durée d'ensoleillement (temps total lorsque l'irradiance directe ≥ 120 W/m²).

La valeur centrale de ce système réside dans sa fonction « trois-en-un » : via un seul dispositif de suivi, entraînant simultanément le radiomètre direct, le radiomètre total et le radiomètre diffus avec dispositif d'ombrage, construisant une station de surveillance intégrée complète du rayonnement solaire.

Principe de Fonctionnement Central du Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un :

Le système trois-en-un NiuBoL maintient l'erreur de suivi en dessous de 0,1° principalement grâce à sa logique de travail collaborative bimode unique :

1. Prédiction de Trajectoire : Suivi Temps et Latitude-Longitude
      L'appareil intègre un module GPS qui acquiert automatiquement les informations précises de latitude-longitude et l'heure de Pékin au point d'installation. Le contrôleur utilise des algorithmes complexes de position solaire pour calculer en temps réel la déclinaison solaire actuelle, les angles d'altitude et d'azimut. Même en temps extrêmement nuageux, le système peut entraîner les moteurs pas à pas pour un suivi prédictif basé sur la logique de trajectoire.

2. Correction Précise : Suivi Lumière à Quatre Quadrants
      En raison de facteurs physiques tels que tassement léger de fondation, jeu d'engrenages mécaniques ou pente de terrain, le suivi purement temporel peut produire une déviation cumulative. À ce moment, le capteur à quatre quadrants de haute précision intervient, ajustant finement en temps réel les angles de tangage et horizontal du dispositif de suivi en capturant le point central réel de la source lumineuse, assurant que l'axe du tube lumineux du radiomètre direct pointe toujours directement vers le centre du disque solaire.

3. Principe d'Induction Thermocouple
      L'intérieur du capteur de rayonnement direct adopte thermocouple multi-jonctions plaqué enroulé. Surface sensible revêtue de revêtement noir à haute absorption ; lorsque la lumière solaire irradie verticalement, la jonction chaude sur la surface sensible et la jonction froide à l'intérieur du corps produisent une différence de température. Dans la plage linéaire, le potentiel thermoélectrique généré par cette différence de température est proportionnel à l'irradiance, convertissant le signal lumineux en signal électrique précis.

Analyse de Structure du Système du Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un : Conception Modulaire de Précision

Le radiomètre solaire à suivi automatique NiuBoL est composé de multiples sous-modules hautement collaboratifs :

Plateforme de Suivi Entièrement Automatique : Inclut base robuste, boîte de vitesses de précision et moteurs pas à pas haute performance, supportant rotation complète horizontale 0~360° et tangage 0~120°.
Capteur de Rayonnement Direct : Équipé de tube lumineux de précision, intérieur composé de diaphragmes multi-niveaux, dessiccant et composants thermocouple, capturant spécifiquement le rayonnement solaire direct.
Dispositif d'Ombrage (Mesure Diffus) : Tourne synchroniquement avec la plateforme, ombrageant continuellement le compteur diffus via boule d'ombrage, assurant que les données perçues excluent l'influence du rayonnement direct.
Contrôleur Micro-ordinateur et Module GPS : Cerveau du système, responsable du positionnement latitude-longitude, synchronisation horaire, calcul d'algorithme et entraînement moteur.
Système d'Alimentation Multi-Paramètres : Supporte alimentation DC 12V ou AC 220V, s'adaptant aux laboratoires, stations météorologiques et centrales électriques distantes.

Avantages Centraux du Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un : Pourquoi NiuBoL est la Norme Industrielle ?

• Suivi Ininterrompu Toute Météo : Suivi temporel combiné à suivi lumineux assure précision en temps réel du lever au coucher du soleil.

• Précision de Suivi Extrêmement Haute : Erreur inférieure à 0,1°, largement supérieure aux équipements de suivi monomode traditionnels, garantissant données scientifiques de haute précision.

• Installation et Débogage Pratiques : Positionnement automatique GPS élimine saisie manuelle fastidieuse de latitude-longitude, abaissant significativement seuil d'opération et maintenance sur site.

• Complétude des Données : Sortie simultanée de données directes, totales et diffuses trois cœurs, et peut enregistrer durée d'ensoleillement par liaison.

• Protection Grade Industriel : Couvercle en verre du capteur adopte quartz optique haute qualité à haute transmittance et facile à nettoyer ; corps présente forte résistance météorologique, s'adaptant à températures extrêmes -30℃ à +60℃.

Scénarios d'Application Diversifiés du Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un

• Centrales Solaires : Utilisé pour évaluation de sélection de site, surveillance d'efficacité en temps réel et prédiction de production dans stations photovoltaïques/photothermiques.

• Météorologie et Recherche Climatique : Surveille changements à long terme du rayonnement solaire, fournissant support pour recherche sur réchauffement climatique et environnement atmosphérique.

• Écologie et Science Agricole : Étudie impact du rayonnement photosynthétiquement actif sur croissance des cultures et écosystèmes forestiers.

• Matériaux de Construction et Bâtiments Verts : Teste résistance au vieillissement des matériaux et simulation de consommation énergétique des bâtiments.

Méthodes de Mesure et Spécifications Techniques du Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un

Le système trois-en-un transmet données au collecteur via interfaces série ou analogiques.

1. Paramètres du Dispositif de Suivi
      Plage d'Angle de Tangage : 0~120°
      Plage d'Angle Horizontal : 0~360°
      Précision de Suivi : <0.1°

2. Paramètres Centraux du Radiomètre (Direct/Total/Diffus)
      Sensibilité : 7~14μV/Wm²
      Temps de Réponse : Rayonnement Direct ≤ 15s ; Rayonnement Total/Diffus ≤ 30s
      Plage de Mesure : 0~2000W/m²
      Plage Spectrale : 280~3000nm
      Stabilité : ±2%
      Erreur Non Linéaire : ±2%

Instructions de Maintenance et Recommandations d'Entretien pour le Radiomètre Solaire à Suivi Entièrement Automatique Trois-en-Un

Pour assurer un fonctionnement à haute précision sur longue période de l'équipement, recommander de suivre les processus de maintenance suivants :

Nettoyage des Lentilles (Mensuel) : Utiliser boules de coton dégraissé ou chiffon de nettoyage professionnel pour nettoyer régulièrement poussière, tartre ou fientes d'oiseaux sur tube lumineux du compteur direct et couvercle en verre quartz du capteur de rayonnement total afin d'éviter données basses dues à déclin de transmittance.
Vérification de Suivi (Mensuel) : Observer si point lumineux sur surface sensible du capteur centré, vérifier fonctionnement moteur pour bruit anormal, assurer couvercle protecteur et base fixés.
Remplacement du Dessiccant : Vérifier régulièrement couleur du dessiccant interne du compteur direct ; si saturation d'humidité se produit, remplacer timely pour prévenir condensation interne.

Questions Courantes et Réponses (FAQ)

Q1 : Pourquoi besoin de deux modes de suivi « temps + lumière » ?
R : Le suivi temporel repose sur calcul latitude-longitude, guidant encore l'équipement grossièrement vers le soleil en temps nuageux ou pluvieux avec signaux lumineux faibles ; quand soleil passe à travers nuages, capteur à quatre quadrants verrouille rapidement point lumineux réel pour ajustement secondaire au niveau millimétrique, assurant protection de précision.

Q2 : Comment calculer la « durée d'ensoleillement » basée sur cet équipement ?
R : Définition scientifique de durée d'ensoleillement est quand intensité de rayonnement direct dépasse 120W/m². Tracker NiuBoL surveille en temps réel intensité de rayonnement direct ; quand valeur atteint seuil, système accumule automatiquement timing, sortant enfin heures d'ensoleillement réelles en minutes.

Q3 : L'installation de l'équipement a-t-elle des exigences de terrain ?

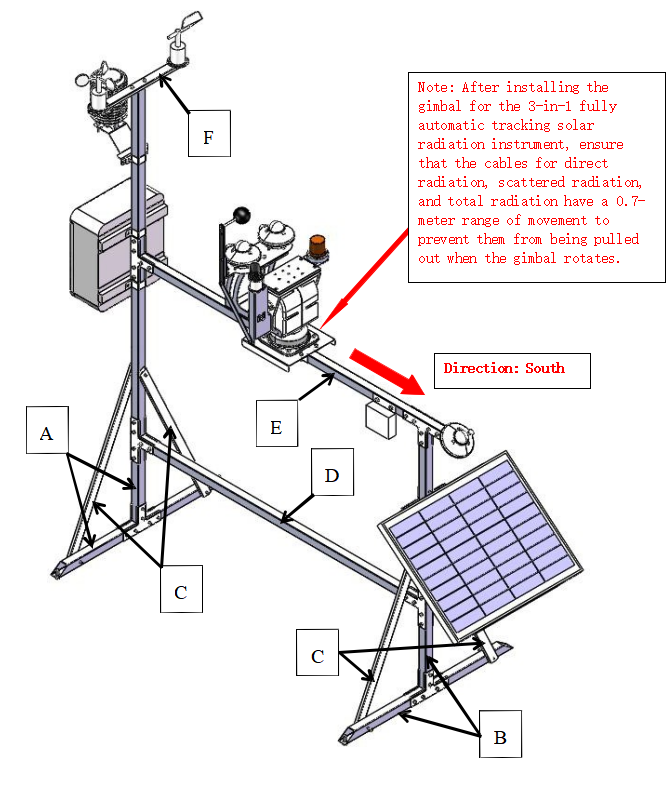

R : Tracker entièrement automatique doit être installé en endroits élevés ouverts sans obstruction (comme sommet de tour météorologique ou toit plat), assurant aucun obstacle dans vue du lever au coucher du soleil. Module GPS corrige automatiquement coordonnées spatiales, mais ajustement de niveau de base est clé lors installation initiale.

Q4 : L'équipement peut-il fonctionner en froid extrême ?
R : Oui. Radiomètre NiuBoL présente excellentes caractéristiques de température, maintenant stabilité extrêmement haute à -30℃ ; lubrifiant de boîte de vitesses traité spécialement, sans solidification affectant rotation en basses températures.

Q5 : Comment le radiomètre diffus évite-t-il l'interférence du rayonnement direct ?
R : Dispositif d'ombrage (boule d'ombrage) programmé pour toujours se déplacer avec plateforme de suivi entre soleil et surface sensible diffus, formant zone d'ombre précise isolant parfaitement lumière directe entrante.

Résumé

Le radiomètre solaire à suivi automatique NiuBoL est un chef-d'œuvre dans le domaine de mesure de précision, combinant parfaitement algorithmes complexes de géométrie solaire avec technologie d'induction thermoélectrique sensible. À travers suivi ultime de 0,1° et surveillance full-spectre 280-3000nm, nous ne capturons pas seulement la lumière du soleil mais interprétons également le langage énergétique de la nature.

Aperçu des Paramètres Techniques :

Unités de Mesure : W/m² (Irradiance), min (Durée d'Ensoleillement)
Unités Physiques : μm (Micron), μV (Microvolt)
Plage de Suivi : 360° Horizontal, 120° Tangage
Communication et Alimentation : Compatible DC 12V / AC 220V

Avez-vous besoin d'une conception personnalisée de station de surveillance de rayonnement pour votre centrale photovoltaïque ou projet de recherche scientifique ? Contactez NiuBoL pour assister votre carrière ensoleillée !
