Instrument de suivi du rayonnement solaire entièrement automatique 3 en 1

NBL-W-ATRS-3 Instrument de suivi du rayonnement solaire entièrement automatique 3 en 1

L'instrument de mesure du rayonnement solaire 3-en-1 NBL-W-ATRS-3, entièrement automatique et à suivi automatique, est un système de mesure intelligent et de haute précision, conçu pour mesurer le rayonnement solaire direct, le rayonnement total et le rayonnement diffusé dans la gamme spectrale de 0,28 μm à 3 μm. L'appareil intègre un système de suivi automatique et un module de positionnement GPS, garantissant une utilisation par tous les temps. Il est largement utilisé dans la recherche sur l'énergie solaire, la surveillance météorologique, l'analyse du climat agricole, l'évaluation écologique et la construction écologique.

Caractéristiques du produit : instrument de suivi automatique du rayonnement solaire (compteur)

- Mesure complète du rayonnement solaire :

  - Rayonnement direct : Mesure de haute précision du rayonnement solaire direct grâce à un capteur à tube lumineux dédié.

  - Rayonnement total et rayonnement diffusé : Équipé de capteurs de rayonnement total et diffusé, fournissant des données complètes sur le rayonnement solaire.

  - Enregistrement de la durée d'ensoleillement : enregistre automatiquement la durée d'ensoleillement lorsque le rayonnement direct dépasse 120 W/m², mesurée en minutes avec des données précises et fiables.

  - Mesure à trois canaux : surveillance simultanée du rayonnement direct, du rayonnement total et du rayonnement diffusé pour répondre aux différents besoins en termes de paramètres de rayonnement.

- Technologie de suivi avancée :

  - Système de suivi hybride : combine le suivi du temps et le suivi de la lumière pour un suivi solaire ininterrompu par tous les temps.

  - Capteur quadrant haute précision : assure une précision de suivi inférieure à 0,1°, corrigeant efficacement les erreurs d'installation ou les effets du terrain.

  - Module de positionnement GPS : obtient rapidement les informations de latitude, de longitude et d'heure du site d'installation, simplifiant ainsi le processus de configuration.

- Conception robuste et durable :

  - Dispositif pare-soleil automatique : le capteur de rayonnement diffusé est toujours ombragé par une boule pare-soleil, garantissant ainsi la précision des données.

  - Composants de haute qualité : Composé d'une base, d'un support, d'une boîte de vitesses, d'un moteur, d'un microcontrôleur, etc., assurant un fonctionnement stable à long terme.

  - Large plage de température de fonctionnement : les capteurs de rayonnement direct conviennent de -30 °C à +60 °C, et les capteurs de rayonnement total/diffusé conviennent de -20 °C à +40 °C.

Enregistrement précis de la durée d'ensoleillement : Compatible avec un enregistreur de durée d'ensoleillement. Le chronométrage démarre automatiquement lorsque l'irradiation solaire directe est ≥ 120 W/㎡, conformément aux normes internationales.

- Capteurs à haute stabilité : utilise des capteurs thermopiles à haute sensibilité avec une réponse pleine bande (280~3000 nm), offrant de bonnes performances de compensation de température, adaptées aux environnements climatiques complexes.

- Conception de structure métallique : forte résistance aux intempéries, adaptée à une utilisation extérieure à long terme.

Spécifications techniques de l'instrument de suivi automatique du rayonnement solaire (compteur)

Scénarios d'application de l'instrument de suivi entièrement automatique du rayonnement solaire NBL-W-ATRS

- Centrales photovoltaïques et projets d'énergie solaire :

  Fournit des données de rayonnement solaire de haute précision pour soutenir l'évaluation du site du projet, l'optimisation des performances du système et le calcul de l'efficacité énergétique.

- Stations météorologiques nationales et projets de surveillance du climat :

  Obtient des données sur le rayonnement solaire à long terme et la durée d'ensoleillement pour soutenir la modélisation météorologique et l'analyse des tendances du rayonnement.

- Services climatiques agricoles :

  Aide les agriculteurs ou les instituts de recherche à évaluer les conditions d’éclairage des plantes, le potentiel d’évapotranspiration et à optimiser les structures de plantation.

- Recherche sur le bâtiment et les énergies vertes :

  Utilisé pour analyser la charge thermique et les conditions de ventilation solaire des façades des bâtiments, fournissant des données cruciales pour la certification des bâtiments écologiques.

- Recherche scientifique et suivi écologique :

  Il s'occupe du réchauffement climatique, du cycle de l'énergie lumineuse du système écologique, de l'analyse des flux de carbone et d'autres projets de recherche universitaire.

- Evaluation et surveillance des centrales solaires : acquisition en temps réel de données de rayonnement efficace pour optimiser le déploiement et les stratégies opérationnelles des réseaux photovoltaïques.

- Sciences météorologiques et environnementales : Fournit des paramètres de rayonnement précis aux stations météorologiques et aux instituts de recherche, soutenant la recherche climatique à long terme.

- Surveillance climatique de précision en agriculture : utilise les données de rayonnement pour guider la plantation des cultures et la planification de l'irrigation, améliorant ainsi les rendements agricoles.

- Essais de bâtiments et de matériaux écologiques : évalue les performances d'absorption et de réflexion des matériaux de construction au rayonnement solaire.

- Évaluation de projets écologiques et énergétiques : Utilisé comme équipement de surveillance de base dans les projets de protection écologique et de développement de nouvelles énergies.

Installation et débogage de l'instrument de suivi automatique du rayonnement solaire NBL-W-ATRS (compteur)

Le NBL-W-ATRS-3 est facile à installer et à utiliser :

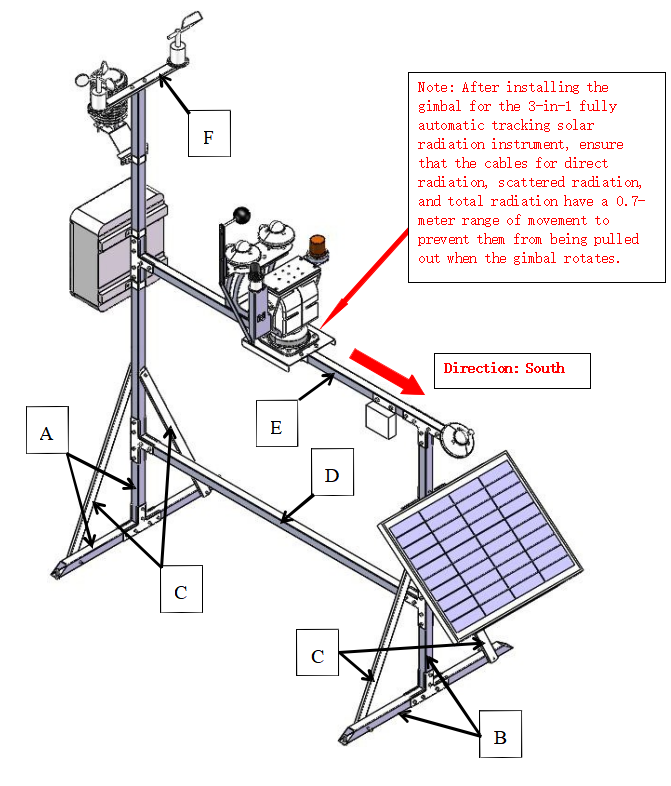

1. Fixez la base : installez la base sur une surface plane et stable, en garantissant un espace de rotation suffisant pour l'appareil.

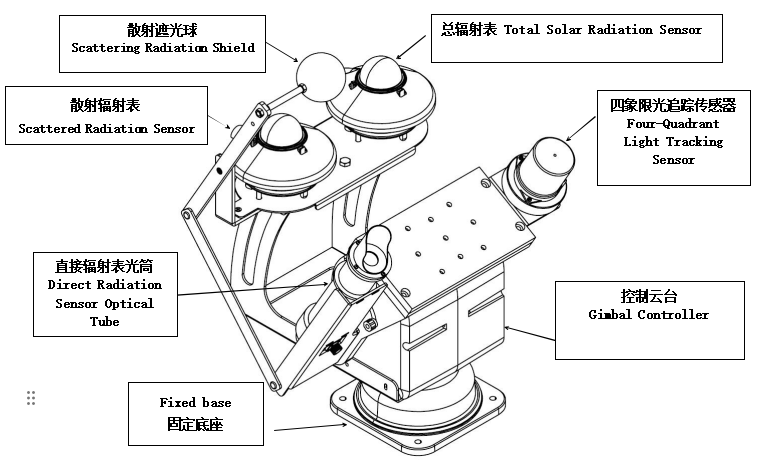

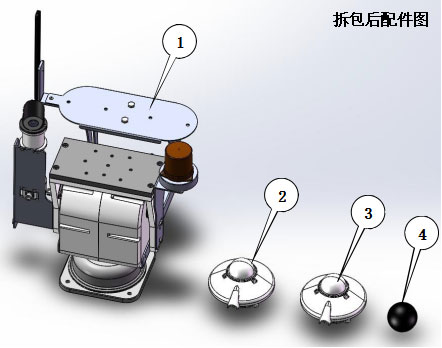

2. Composants de l'appareil : comprend un capteur de rayonnement direct, un capteur de rayonnement total, un capteur de rayonnement diffusé, une boule pare-soleil, un capteur de suivi de lumière à quatre quadrants, un cardan de contrôle et une base fixe.

3. Paramètres d'étalonnage : obtient automatiquement les informations de latitude, de longitude et d'heure via le module GPS et effectue un étalonnage précis avec le capteur à quatre quadrants.

4. Connexion électrique : prend en charge DC 12 V et AC 220 V, s'adaptant à divers environnements électriques.

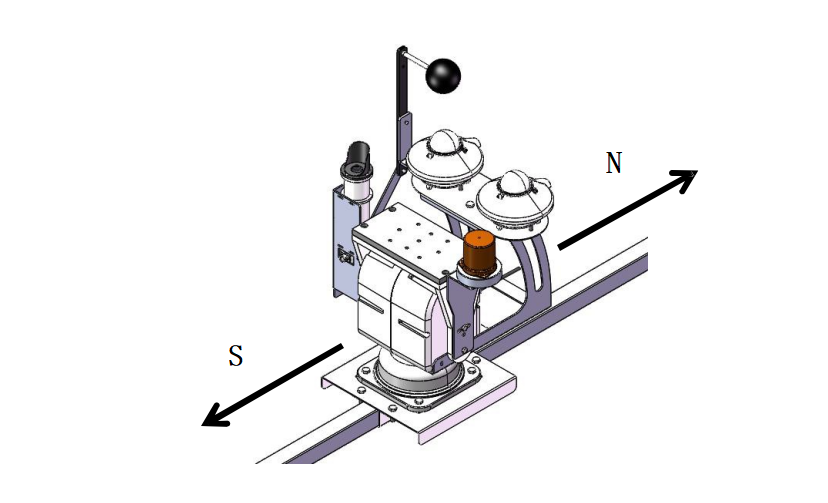

L'appareil adopte une conception modulaire pour une installation rapide, garantissant un environnement dégagé et un espace de rotation optimal. Après la mise sous tension, le contrôleur utilise le module GPS pour positionner automatiquement l'appareil, permettant un démarrage à la demande. Le capteur de suivi de la lumière à quatre quadrants compense les erreurs de terrain et d'installation, permettant ainsi à l'appareil de s'orienter automatiquement vers le soleil et d'obtenir un suivi solaire précis.

Instructions de maintenance pour l'instrument de suivi automatique du rayonnement solaire NBL-W-ATRS

Un entretien régulier de l’équipement peut prolonger sa durée de vie et réduire l’impact des pannes :

- Nettoyez régulièrement le verre de quartz du capteur de rayonnement direct et du capteur de rayonnement total afin d'éviter l'accumulation de poussière, susceptible d'entraîner une erreur de mesure. Un nettoyage mensuel est recommandé.

- Vérifiez régulièrement le fonctionnement et la précision du suivi de l'appareil. Si vous constatez des problèmes, contactez le fabricant pour résolution. Des vérifications mensuelles sont recommandées.

Pourquoi choisir NBL-W-ATRS-3 (compteur) ?

Le NBL-W-ATRS-3 allie haute précision, durabilité et simplicité d'utilisation, offrant un support de données fiable pour l'optimisation de l'énergie solaire, la recherche climatique et la surveillance écologique. Nous proposons non seulement du matériel de haute qualité, mais aussi une intégration transparente avec les collecteurs de données, les modules de communication à distance (par exemple, RS485/MODBUS) et les plateformes cloud. Nous proposons des solutions de mesure complètes adaptées aux besoins de chaque projet, avec un support technique et un service après-vente internationaux. Qu'il s'agisse d'optimiser des systèmes solaires ou de mener des recherches scientifiques, le NBL-W-ATRS-3 vous fournit des données précises pour faciliter la prise de décision.

Pour plus d'informations ou pour obtenir un devis, veuillez nous contacter.

Fiche technique de l'instrument de suivi automatique du rayonnement solaire 3 en 1 NBL-W-ATRS-3

Compteur de rayonnement solaire 3 en 1 entièrement automatique.pdf
