Capteur intégré de vitesse et de direction du vent à ultrasons

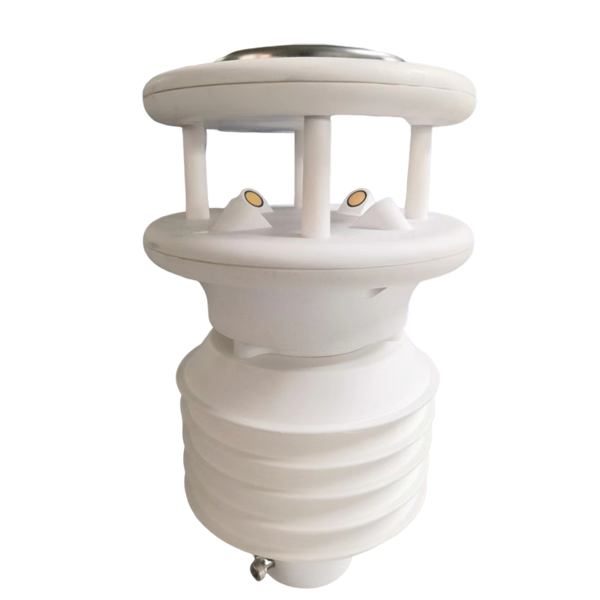

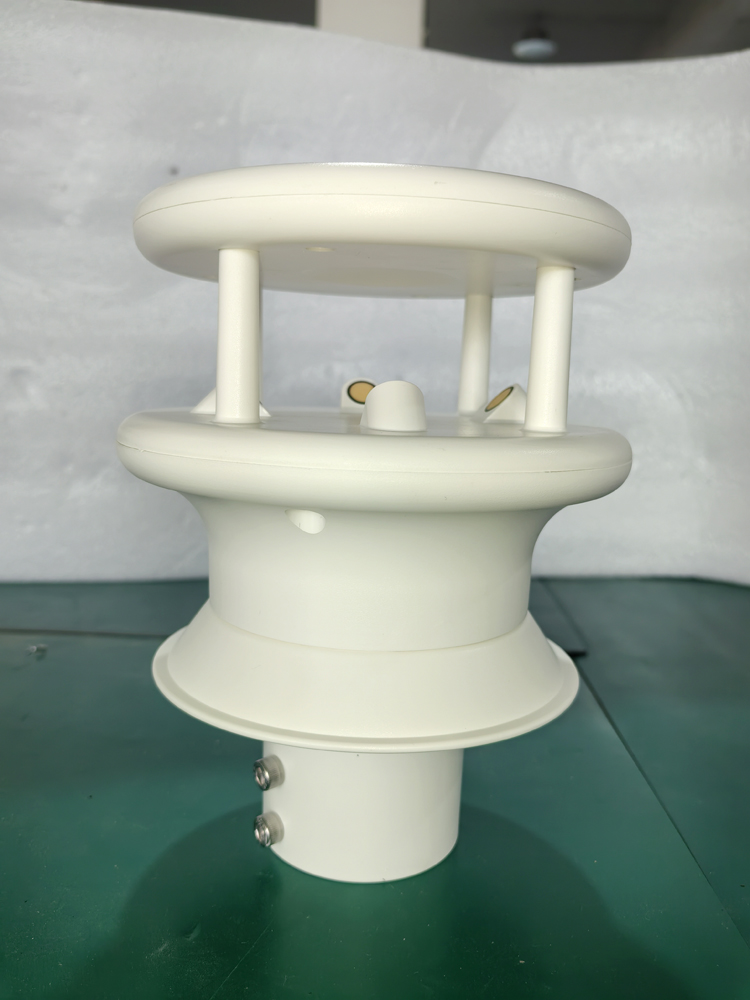

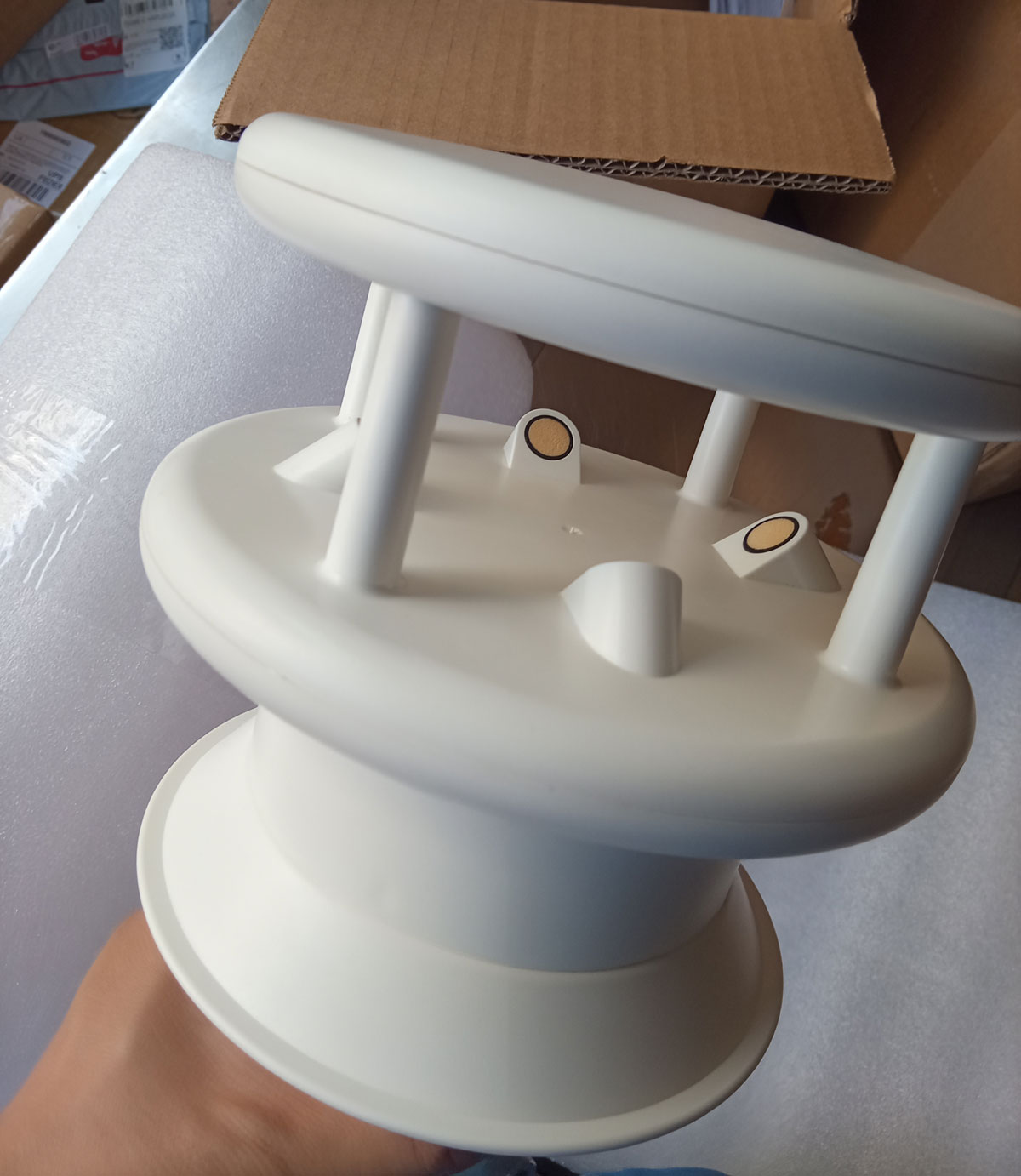

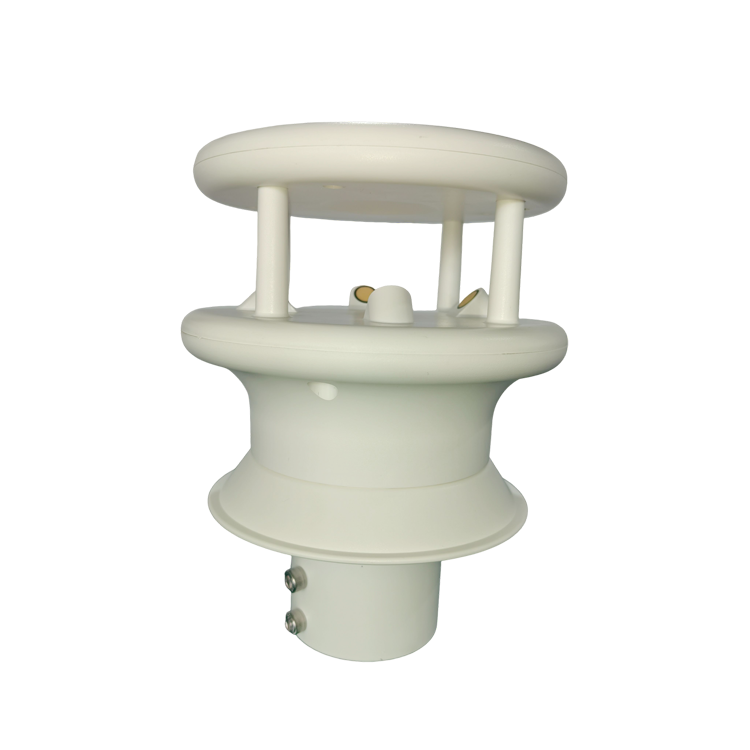

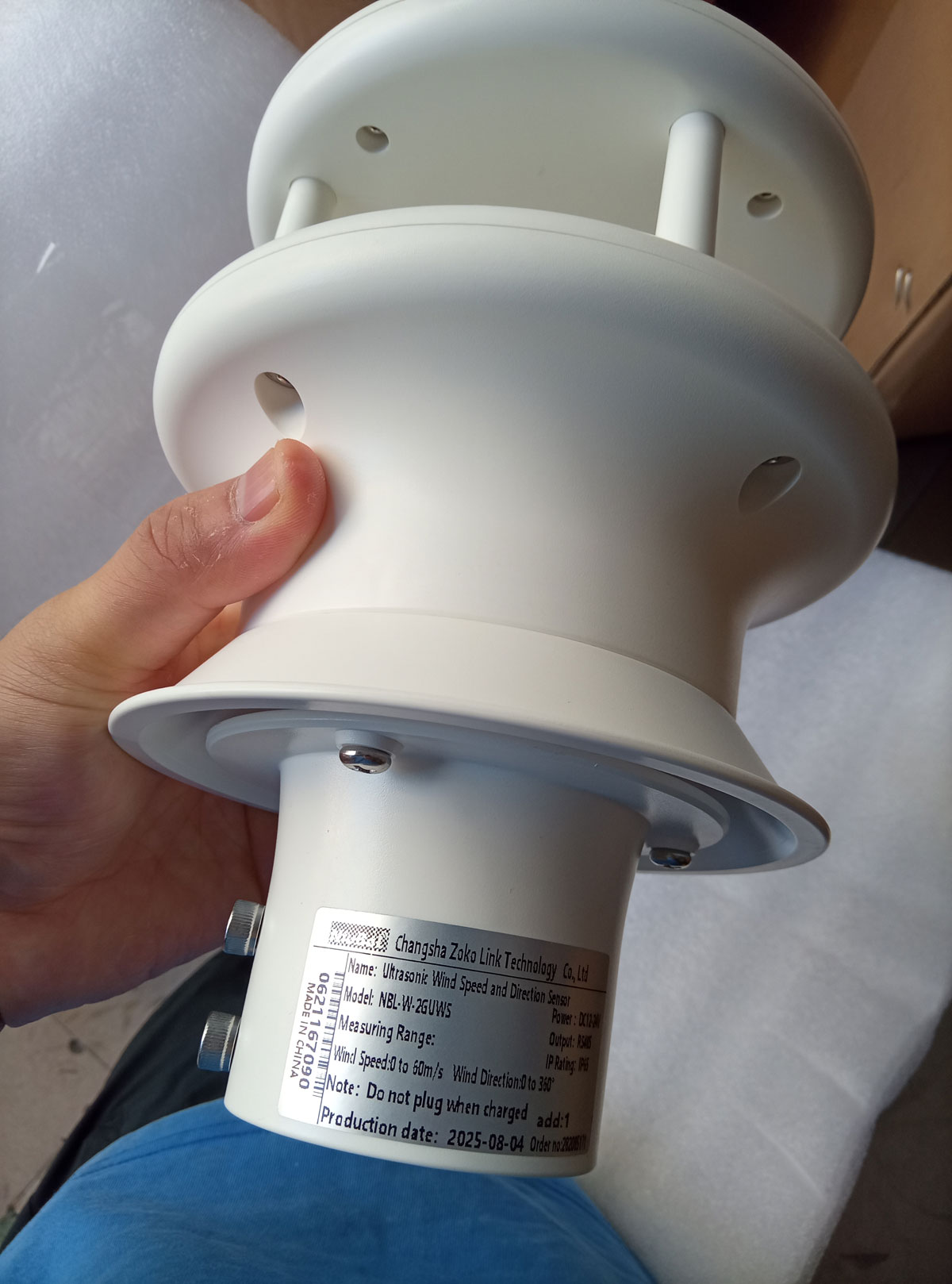

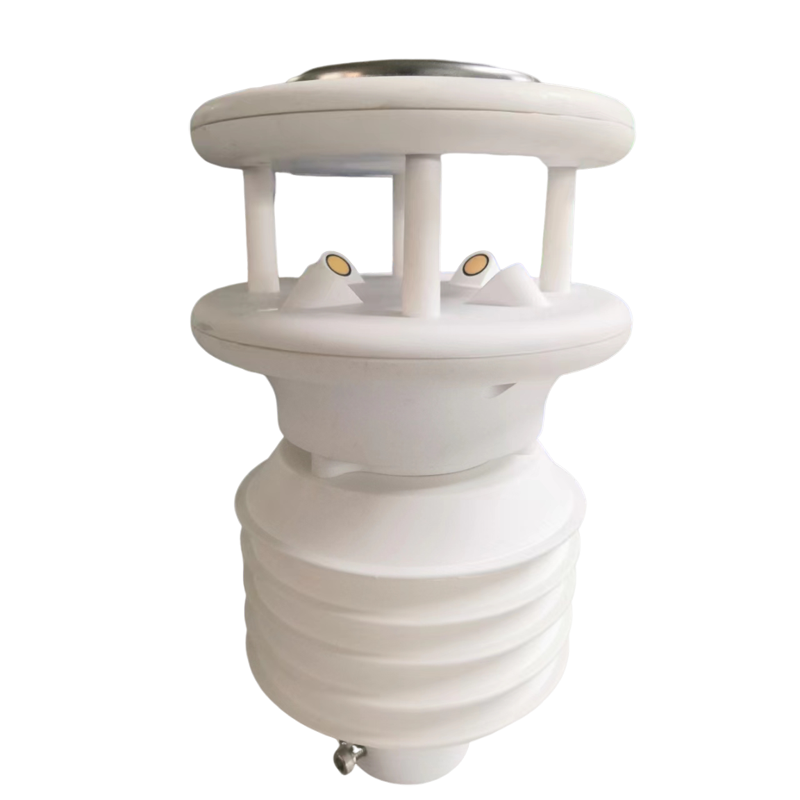

Capteur intégré de vitesse et de direction du vent à ultrasons NBL-W-21GUWS Présentation du produit

Le capteur ultrasonique intégré de vitesse et de direction du vent NBL-W-21GUWS est un instrument entièrement numérique de haute précision conçu pour mesurer rapidement et précisément la vitesse et la direction du vent. Équipé d'une unité de traitement du signal intégrée, il peut générer des signaux selon les besoins de l'utilisateur et intégrer éventuellement des données supplémentaires telles que la température, l'humidité, la pression atmosphérique, les PM2,5, les PM10, le bruit, le rayonnement solaire et les précipitations.

Grâce à sa conception robuste, ce capteur garantit un fonctionnement fiable dans des conditions météorologiques difficiles. Il est largement utilisé en météorologie, surveillance environnementale, aéroports, ports, laboratoires, applications industrielles et agricoles, ainsi que dans les secteurs des transports.

 Capteur intégré de vitesse et de direction du vent à ultrasons NBL-W-21GUWS Principales caractéristiques

 Mesure de haute précision : utilise la technologie ultrasonique pour fournir des données précises sur la vitesse et la direction du vent, évitant ainsi les erreurs des anémomètres traditionnels .

 Durable et fiable : construit avec une conception à haute résistance pour assurer un fonctionnement stable à long terme dans des conditions météorologiques difficiles.

 Intégration multifonction : Intégration facultative de plusieurs capteurs (température, humidité, pression atmosphérique, PM2,5, etc.) pour une surveillance multidimensionnelle.

 Anti-interférences puissantes : résistant aux interférences externes provenant de sources radio, radar et vibrations, garantissant l'exactitude des données.

Principe de fonctionnement du capteur intégré de vitesse et de direction du vent à ultrasons

Le capteur NBL-W-21GUWS calcule la vitesse et la direction du vent en mesurant le temps de transit ultrasonore entre les paires de transducteurs nord-sud (NS) et ouest-est (WE). Par exemple, lorsque le vent souffle du nord, le temps de transit du nord au sud est plus court que celui du sud au nord, ce qui permet un calcul précis de la vitesse et de la direction du vent. Cette méthode n'est pas affectée par la température ni par d'autres facteurs environnementaux.

 Spécifications techniques du capteur intégré de vitesse et de direction du vent à ultrasons

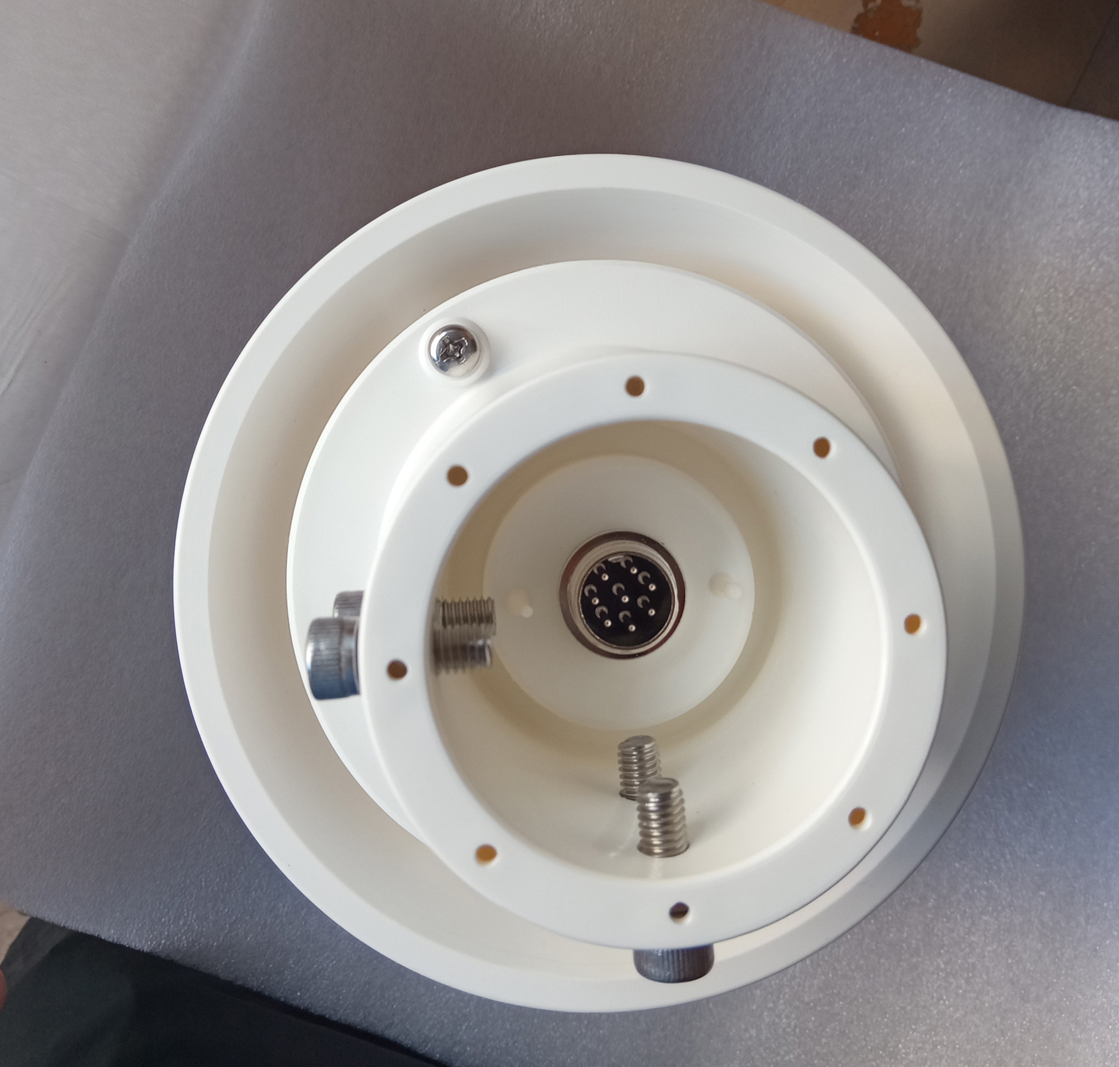

 Instructions de câblage du capteur intégré de vitesse et de direction du vent à ultrasons

1. Utilisation de l'enregistreur de données de notre société : connectez le câble du capteur directement à l'interface correspondante de l'enregistreur de données.

2. Câblage du capteur autonome :

    Rouge : Alimentation +

    Noir : Alimentation –

    Jaune : RS485+

    Bleu : RS485–

Remarque : veuillez suivre les étiquettes de câblage sur le câble pour référence finale.

Notes d'installation du capteur intégré de vitesse et de direction du vent à ultrasons

 Évitez les sources d’interférences : assurez-vous que le capteur n’est pas affecté par des émetteurs radio/radar, des moteurs de navire ou des sources de vibrations mécaniques.

 Ne pas installer en parallèle avec des appareils de balayage radar ; maintenir une distance d'au moins 2 mètres.

 Évitez l’installation à proximité d’arbres, de poteaux ou d’immeubles de grande hauteur qui pourraient perturber la circulation de l’air.

 Hauteur recommandée : 10 mètres au-dessus du sol dans les zones ouvertes, ou 1,5 fois la hauteur du bâtiment, en évitant les chevauchements d'obstacles.

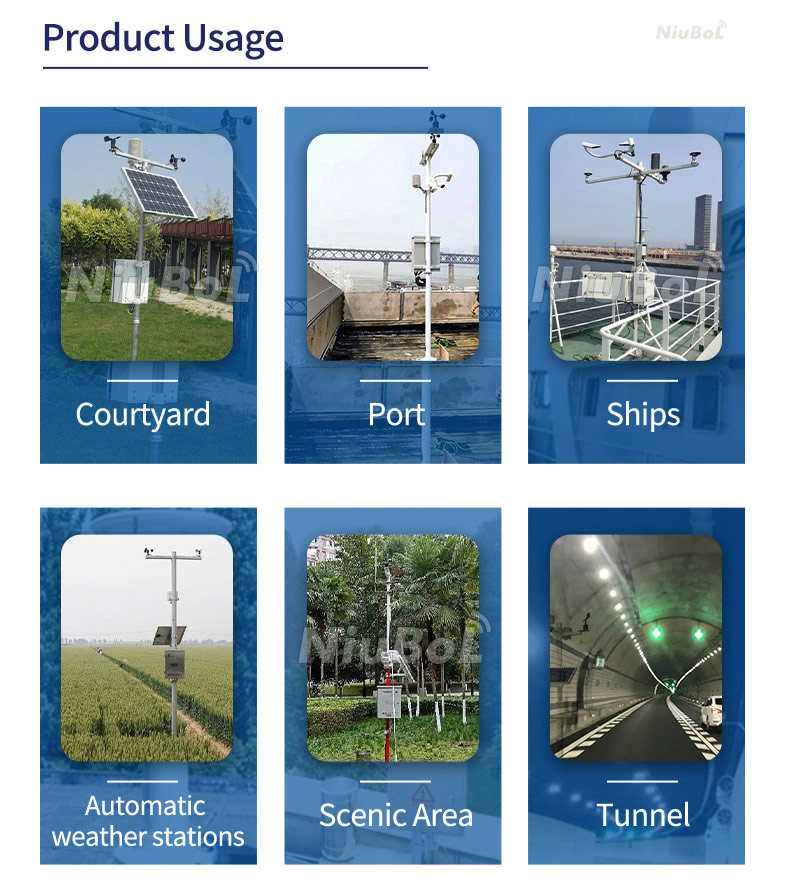

Scénarios d'application du capteur intégré de vitesse et de direction du vent à ultrasons

 Surveillance météorologique : Mesure de la vitesse et de la direction du vent en temps réel pour les stations météorologiques.

 Surveillance environnementale : Soutient l’évaluation des conditions atmosphériques pour les projets de protection de l’environnement.

 Aviation et ports : fournit des données de vent précises pour garantir la sécurité des vols et des navires.

 Applications industrielles et agricoles : Surveille les conditions extérieures pour le contrôle des processus et les opérations sur le terrain.

Normes d'installation (selon les recommandations de l'OMM)

Dans les zones ouvertes, la hauteur d'installation doit être supérieure à 10 mètres du niveau du sol, sans obstacle.

Le capteur doit être placé loin des bâtiments environnants et des sources de vibrations pour garantir la précision de la mesure.

 Conclusion

Le capteur intégré de vitesse et de direction du vent à ultrasons NBL-W-21GUWS offre des mesures de haute précision et des performances durables, ce qui en fait une solution idéale pour la surveillance météorologique et environnementale. Qu'il s'agisse d'une surveillance à long terme dans des conditions météorologiques extrêmes ou d'applications professionnelles exigeant une grande précision des données, ce capteur garantit des performances fiables et un support de données fiable.

Pour plus d'informations ou une assistance technique, veuillez nous contacter — notre équipe vous fournira un support professionnel et des solutions sur mesure.

Fiche technique de l'anémomètre à ultrasons 2 en 1 ( capteur de vitesse et de direction du vent )

Capteur ultrasonique de vitesse et de direction du vent NBL-W-21GUWS.pdf
