Capteur de station météo à ultrasons haute précision 5 en 1

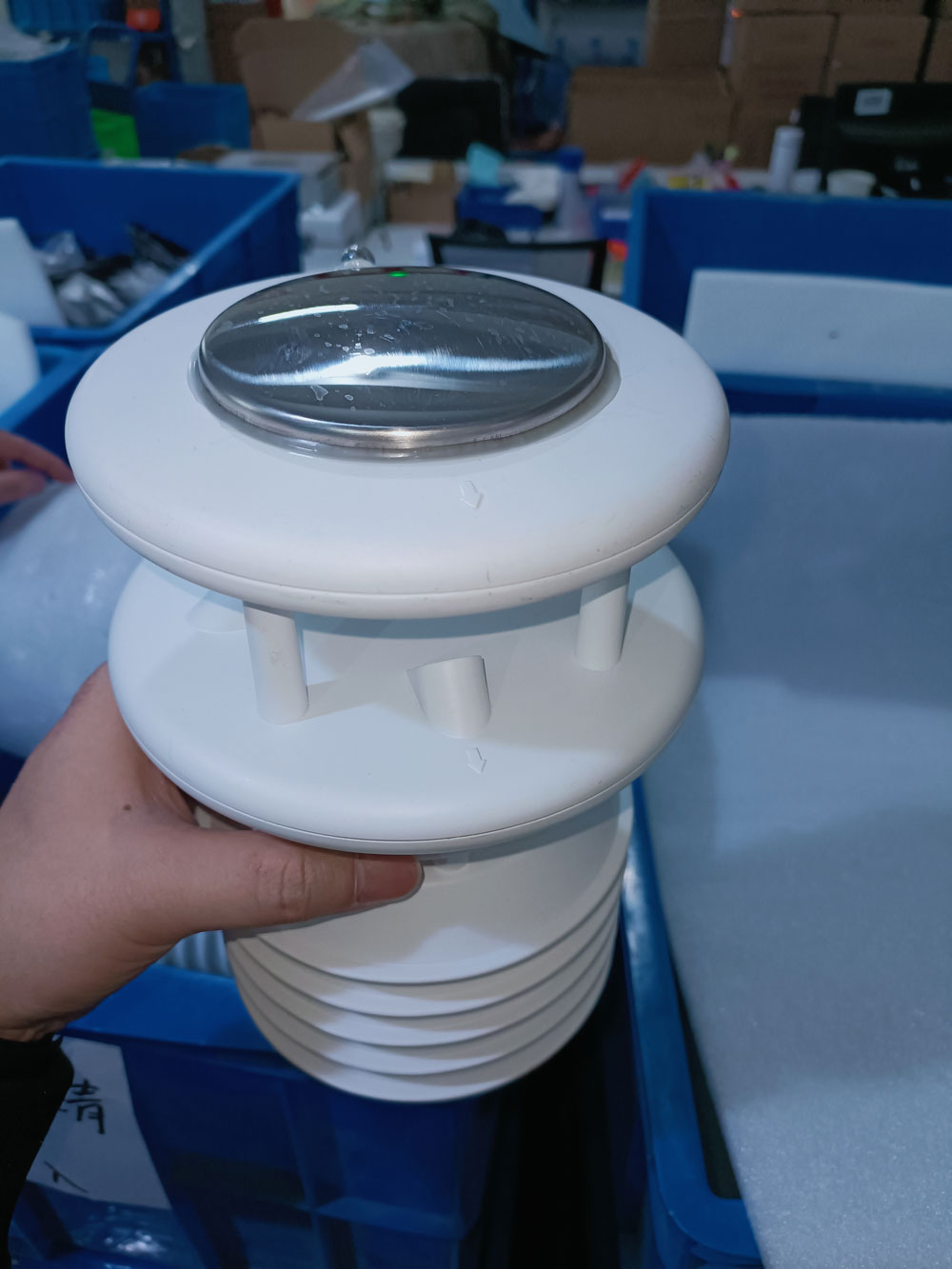

Présentation du capteur météorologique à ultrasons 5 en 1  NBL-W-51GUWS

Le NBL-W-51GUWS est un capteur météorologique à ultrasons 5-en-1, entièrement numérique et de haute précision, capable de mesurer rapidement et précisément la vitesse et la direction du vent, la température, l'humidité et la pression atmosphériques. Équipé d'une unité de traitement du signal intégrée, il prend en charge des sorties de signal personnalisables et l'intégration optionnelle de la surveillance des PM2,5, PM10, du bruit, des radiations et des précipitations. Sa conception robuste et robuste garantit un fonctionnement fiable dans les climats difficiles, avec une intégration et une durabilité élevées. Il est largement utilisé en météorologie, surveillance environnementale, aéroports, ports, laboratoires, agriculture, industrie et transport.

 Principe de fonctionnement du capteur météorologique à ultrasons 5 en 1

Vitesse et direction du vent

Le capteur mesure la vitesse et la direction du vent grâce à la technologie ultrasonore, calculant la différence de temps de propagation des ondes ultrasonores entre les capteurs Nord-Sud (NS) et Est-Ouest (EO). Par exemple, lorsque le vent souffle du nord, le temps de transmission du N au S est plus court que celui du S au N, tandis que les temps EO restent identiques. Cette différence de temps permet un calcul précis de la vitesse et de la direction du vent, indépendamment de facteurs externes comme la température.

 Spécifications techniques du capteur météorologique à ultrasons 5 en 1 NBL-W-51GUWS

Capteurs de stations météorologiques Paramètres techniques :

 Instructions de câblage du capteur météorologique à ultrasons 5 en 1

1. Utilisation de l'enregistreur de données fourni :

   - Connectez le capteur à l'interface correspondante de l'enregistreur de données à l'aide du câble de capteur fourni.

2. Câblage du capteur autonome :

   - Rouge : Entrée d'alimentation positive

   - Noir : Entrée d'alimentation négative

   - Jaune : RS485+

   - Bleu : RS485-

   - Remarque : reportez-vous toujours aux étiquettes de câblage sur le câble de communication pour plus de précision.

Instructions d'installation du capteur météorologique à ultrasons 5 en 1

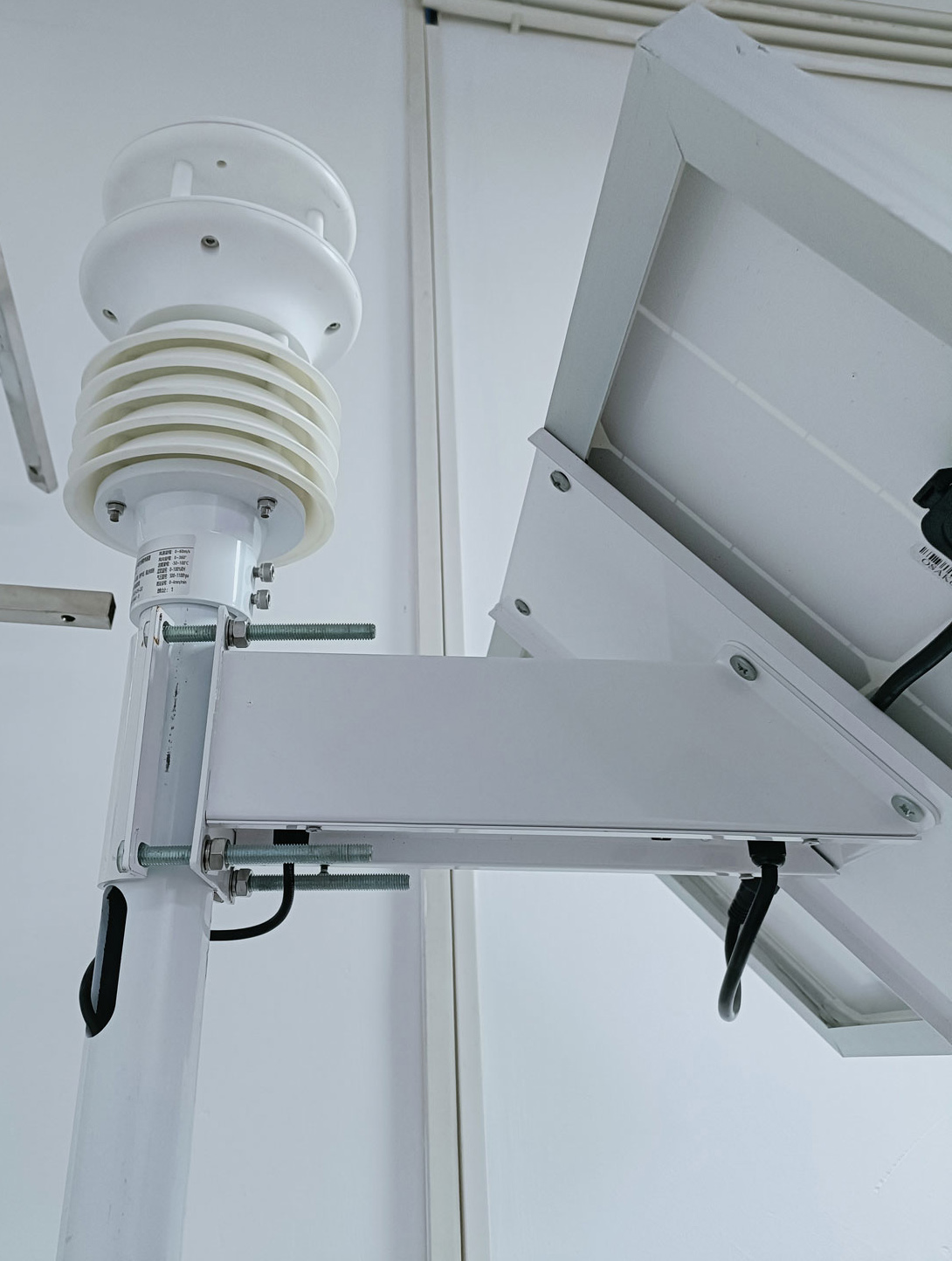

 Méthode d'installation

1. Positionnement :

   - Montez le capteur sur un poteau vertical pour garantir que les mesures sont prises au même niveau horizontal.

2. Alignement :

   - Utilisez une boussole standard pour déterminer le nord géographique et alignez le marqueur nord du capteur en conséquence.

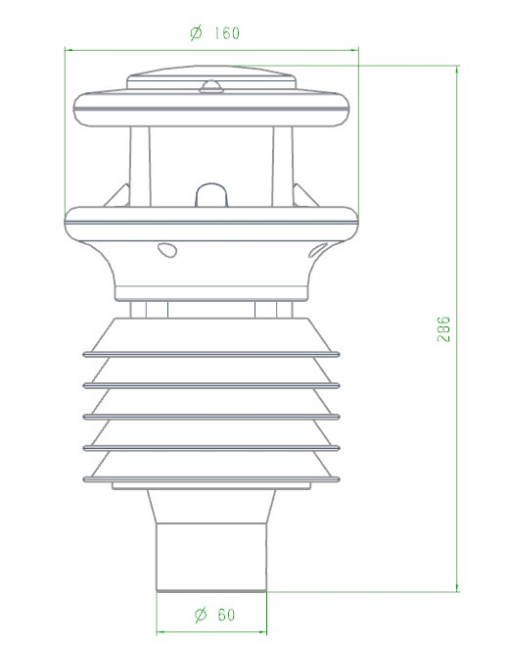

3. Montage :

   - Le poteau de montage nécessite trois trous de vis M5 également espacés, positionnés à 7,5 mm du haut.

   - Faites passer le câble à travers le poteau en veillant à ce qu'il soit correctement déchargé.

   - Connectez la fiche au capteur en tournant et en verrouillant le manchon extérieur dans le sens des aiguilles d'une montre.

   - Fixez le capteur au poteau à l'aide de trois vis en acier inoxydable.

4. Sélection du site :

   - Installer dans un espace ouvert pour éviter les obstructions de la circulation de l'air ou les turbulences causées par les bâtiments, les arbres ou les poteaux.

   - Maintenir une distance minimale de 2 mètres par rapport aux appareils de transmission radar ou radio.

 Précautions d'installation du capteur météorologique à ultrasons 5 en 1

- Inspectez régulièrement le capteur pour vous assurer qu'il n'est pas perturbé par des équipements à proximité tels que des radios, des radars, des moteurs ou des moteurs.

- Maintenez une distance de sécurité avec les antennes de réception radio.

- Éviter l’installation à proximité de sources de vibrations.

- Utilisez le câble recommandé et assurez-vous d'un blindage et de connexions appropriés.

- Assurer une alimentation électrique continue pendant le fonctionnement.

- Évitez les flux d'air turbulents provenant des structures voisines pour maintenir la précision des mesures.

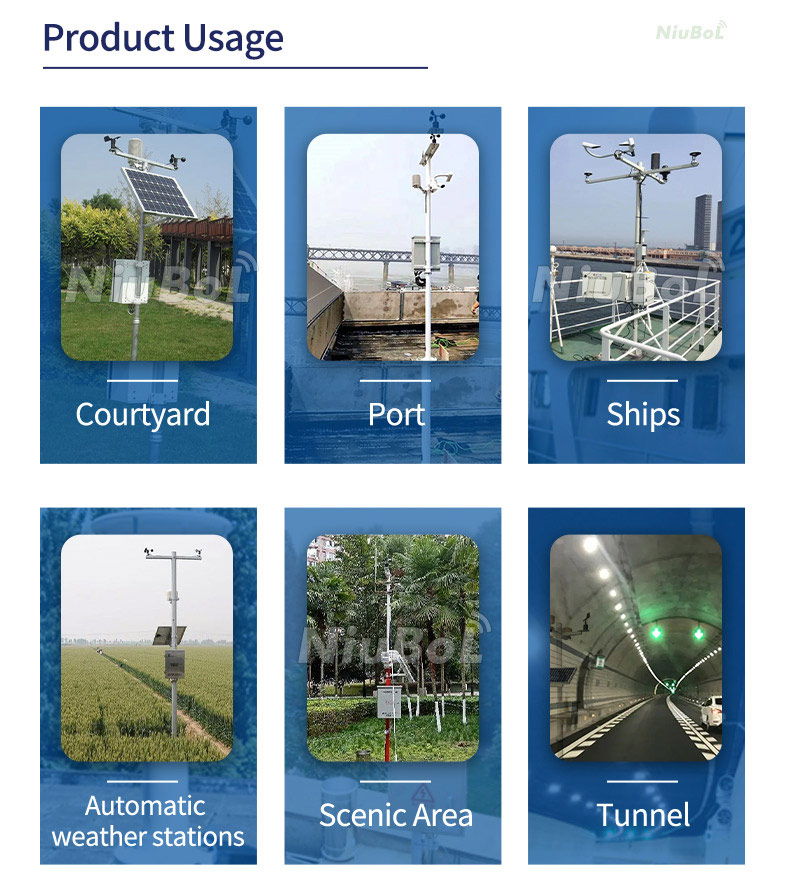

 Applications et valeur du capteur météorologique à ultrasons 5 en 1

Le capteur météorologique à ultrasons 5-en-1 NBL-W-51GUWS est une solution de surveillance environnementale de haute précision et nécessitant peu d'entretien, adaptée à divers environnements difficiles. Il est idéal pour :

- Météorologie : Fournit des données précises pour les prévisions météorologiques et la recherche climatique.

- Surveillance environnementale : Suivi de la qualité de l'air et des paramètres météorologiques pour le contrôle de la pollution et les études écologiques.

- Aviation et Maritime : Assure la sécurité des opérations dans les aéroports et les ports grâce à des données de vent et de météo en temps réel.

- Agriculture et industrie : Soutient l'agriculture de précision et les processus industriels en surveillant les conditions environnementales.

- Transport : Améliore la sécurité et l’efficacité des systèmes de gestion du trafic.

- Laboratoires : Fournit des données fiables pour les expériences et la recherche scientifiques.

Sans nécessiter de maintenance ou d’étalonnage complexe, le capteur est convivial et adaptable, fournissant des données stables et de haute qualité pour la prise de décision critique.

Principaux avantages du capteur météorologique à ultrasons 5 en 1

- Haute précision : mesures précises avec une interférence environnementale minimale.

- Conception robuste : indice de protection IP65, adapté aux conditions extrêmes de -40°C à 80°C.

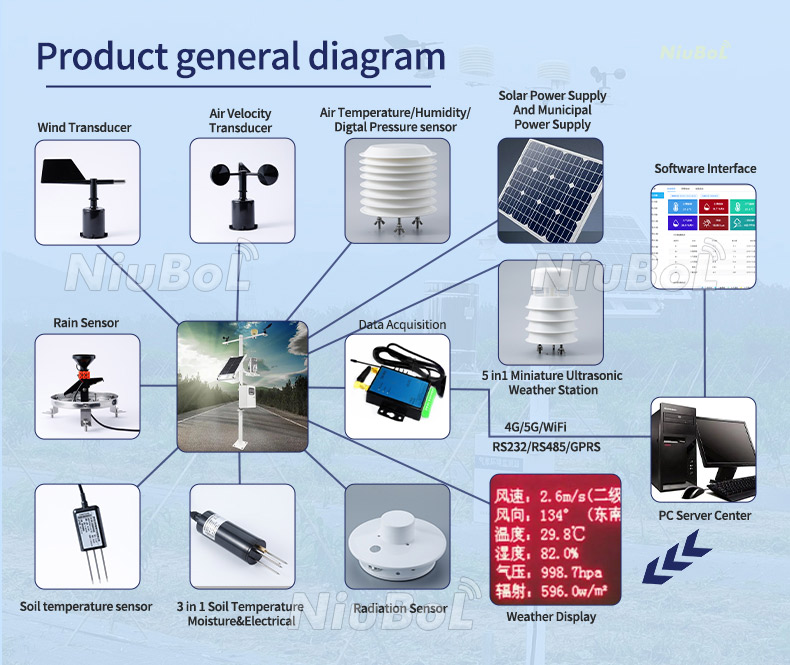

- Intégration polyvalente : modules complémentaires optionnels pour PM2,5, PM10, bruit, rayonnement et précipitations.

- Installation facile : configuration simple sans besoin d'étalonnage fréquent.

- Applications larges : répond aux besoins de la météorologie, de l'industrie, de l'agriculture et plus encore.

Le capteur météorologique à ultrasons 5-en-1 NBL-W-51GUWS est un appareil numérique de haute précision qui mesure la vitesse et la direction du vent, la température, l'humidité et la pression, avec des options pour les PM2,5 et PM10, entre autres paramètres. Utilisant la technologie ultrasonique pour la mesure du vent, il offre une grande précision et une excellente résistance aux interférences. Indice de protection IP65, il fonctionne de manière fiable dans les environnements difficiles (-40 °C à 80 °C) et consomme peu d'énergie (0,4 W/1 W). Compatible avec la sortie RS485 et le protocole MODBUS, il est facile à installer et nécessite peu d'entretien. Idéal pour la météorologie, la surveillance environnementale, l'aviation, l'agriculture et les transports, sa conception intégrée et durable garantit des données fiables pour une prise de décision éclairée.
