Instruments de surveillance des niveaux de visibilité atmosphérique

Les principaux instruments utilisés pour surveiller la visibilité atmosphérique sont les capteurs et les visiomètres . Appareil essentiel pour mesurer la visibilité dans l'atmosphère, le capteur évalue la visibilité en mesurant le degré de diffusion et d'absorption de la lumière dans l'atmosphère. Il utilise le trajet optique entre l'émetteur et le récepteur pour calculer le degré d'atténuation de la lumière par l'atmosphère en mesurant avec précision la différence d'intensité entre les signaux lumineux émis et reçus, et ainsi extrapoler le niveau de visibilité actuel. Ces capteurs ont de nombreuses applications dans l'observation météorologique, la surveillance environnementale, la sécurité routière et d'autres domaines.

En termes de fonctionnement, un capteur de visibilité repose principalement sur des principes optiques. Il se compose généralement d'un émetteur et d'un récepteur. L'émetteur émet un faisceau lumineux d'une longueur d'onde spécifique, comme la lumière infrarouge ou la lumière laser, dans l'atmosphère. En traversant l'atmosphère, ces rayons lumineux interagissent avec les particules d'aérosols (par exemple, les gouttelettes de brouillard, la poussière, etc.), provoquant la diffusion ou l'absorption d'une partie de la lumière. Un récepteur capte cette lumière diffusée ou absorbée et mesure son intensité. En comparant la différence d'intensité entre la lumière émise et la lumière reçue, le capteur de visibilité est capable de calculer la quantité de lumière atténuée par l'atmosphère, et donc le niveau de visibilité actuel.

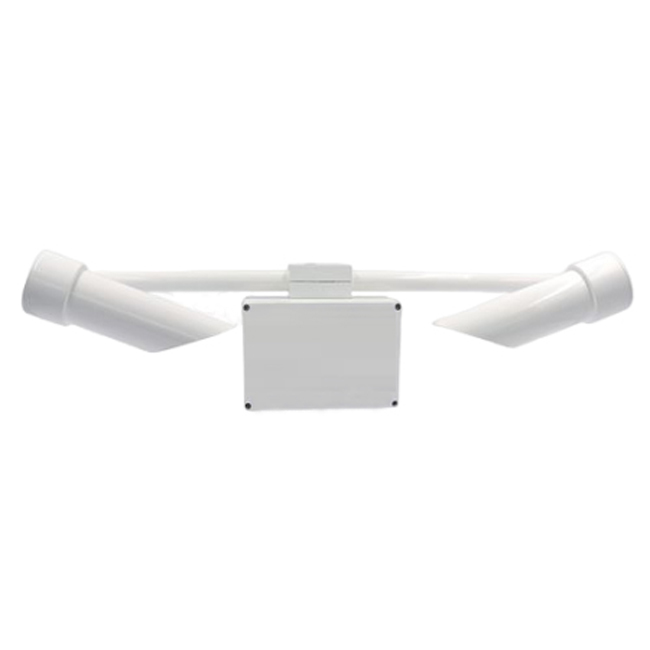

Vue de face

L'instrument de visibilité (capteur de visibilité) nécessite une alimentation 12 V CC et un câble de communication RS485 à trois fils. Il transmet les valeurs de visibilité météorologiques et les informations d'état à l'ordinateur hôte du centre de surveillance via une interface de communication.

L'instrument de visibilité propose plusieurs ensembles de commandes intégrées pour configurer les paramètres système et contrôler de nombreuses fonctions. Lors du montage et de la maintenance, un terminal d'affichage est nécessaire pour vérifier les paramètres système et peut être utilisé pour modifier leurs valeurs.

Le visiomètre est un instrument qui mesure la distance visible dans l'atmosphère. Sa méthode de mesure repose principalement sur la mesure du coefficient d'extinction atmosphérique, puis sur des formules empiriques pour déduire la distance observée à l'œil nu. Les résultats de mesure du visiomètre reflètent la transparence de l'atmosphère et la qualité de l'air, des valeurs importantes pour la protection de l'environnement et la sécurité routière.

Les visiomètres sont classés selon différents principes d'observation, notamment la transmission et la diffusion vers l'avant. Les visiomètres transmissifs utilisent le principe de l'atténuation directe de la lumière traversant l'atmosphère et calculent la visibilité en mesurant le coefficient d'extinction moyen de la colonne d'air horizontale entre l'émetteur et le récepteur. Les visiomètres à diffusion vers l'avant, quant à eux, mesurent l'intensité de diffusion vers l'avant d'une source lumineuse dédiée dans un volume donné d'atmosphère afin d'obtenir son coefficient de diffusion, qui est ensuite utilisé pour calculer la valeur de visibilité atmosphérique selon un modèle mathématique pertinent.

Les capteurs de visibilité présentent plusieurs avantages. Premièrement, ils se caractérisent par une mesure sans contact, ce qui signifie que le capteur n'a pas besoin d'être en contact direct avec l'objet à mesurer et ne provoque donc ni contamination ni dommage. Deuxièmement, les capteurs de visibilité offrent généralement une grande précision de mesure, notamment dans des conditions de faible luminosité. De plus, ces capteurs sont robustes, stables et fiables, et consomment relativement peu d'énergie. De plus, de nombreux capteurs de visibilité sont équipés de modules de contrôle automatique du chauffage, ce qui leur permet de fonctionner dans des environnements extrêmes, comme le froid.

Paramètres techniques du capteur de visibilité

Vue arrière

En termes d'applications, les capteurs de visibilité jouent un rôle important dans de nombreux domaines. En observation météorologique, ils permettent de surveiller en temps réel la visibilité atmosphérique, aidant ainsi les services météorologiques à prévoir et à alerter précocement en cas de brouillard, de brume sèche et d'autres phénomènes météorologiques. En surveillance environnementale, les capteurs de visibilité permettent d'évaluer des problématiques telles que la qualité de l'air, les niveaux de pollution et la consommation d'énergie. Enfin, en matière de sécurité routière, des capteurs de visibilité peuvent être installés sur les routes, les aéroports, les ports maritimes, etc., pour surveiller les conditions de visibilité en temps réel, fournissant ainsi aux conducteurs et aux régulateurs de la circulation des informations essentielles pour améliorer la sécurité routière.

Globalement, les capteurs de visibilité sont des dispositifs puissants et stables. Ils se caractérisent par leur précision et leur stabilité en temps réel, et permettent de surveiller en continu le niveau de visibilité de l'atmosphère afin de fournir des données d'aide à la décision dans des domaines connexes. En observation météorologique, ils peuvent fournir des données de visibilité précises pour aider les services météorologiques à prévoir les conditions météorologiques telles que la brume, la pluie et la neige, et à alerter le public en temps opportun. En surveillance environnementale, ils peuvent surveiller la concentration et la répartition des polluants, fournissant ainsi aux services de protection de l'environnement une base de gouvernance. En matière de sécurité routière, ils peuvent surveiller la visibilité de la route en temps réel, fournissant ainsi aux conducteurs des références pour une conduite sûre.
