Capteur de visibilité atmosphérique

Introduction au capteur de visibilité atmosphérique :

Le capteur de visibilité atmosphérique est un appareil de pointe conçu pour mesurer la visibilité météorologique. Il offre des capacités de surveillance avancées pour diverses applications telles que les stations météorologiques, les stations météorologiques automatiques à distance et les secteurs des transports, notamment les aéroports, les autoroutes, les voies navigables et les grands navires. Basé sur le principe de la diffusion des aérosols vers l'avant, ce capteur s'impose comme la solution de nouvelle génération pour la surveillance de la visibilité météorologique.

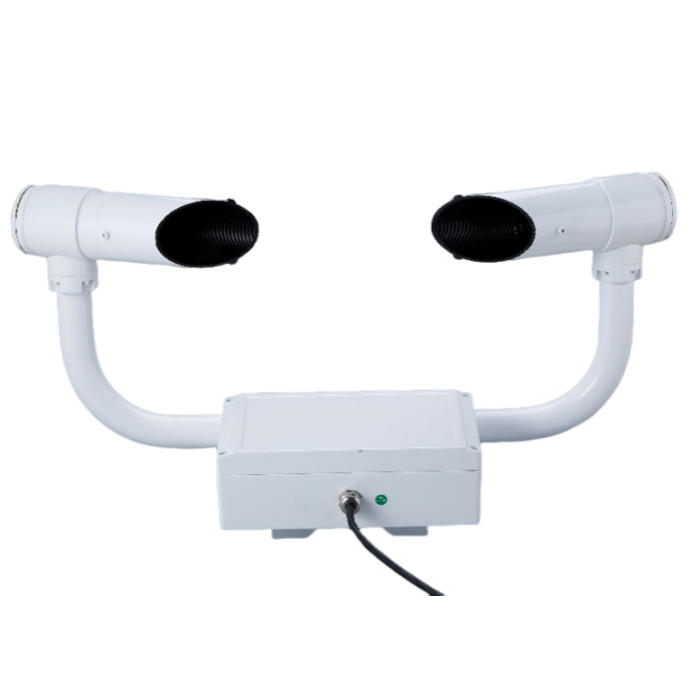

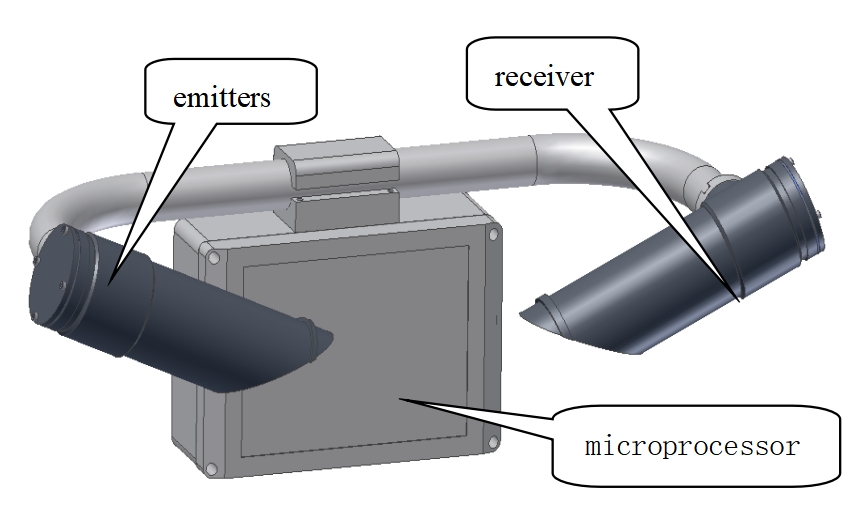

Vue de face

Paramètres techniques du capteur de visibilité

Principales caractéristiques du capteur de visibilité atmosphérique :

 Surveillance complète : le capteur de visibilité atmosphérique capture des mesures précises de la visibilité en analysant la diffusion vers l'avant de la lumière pulsée infrarouge des particules d'aérosol dans l'atmosphère.

 Algorithmes avancés : en utilisant des modèles mathématiques sophistiqués, le capteur convertit les données de mesure collectées en portée optique météorologique (MOR), fournissant des informations de visibilité fiables.

 Intégration facile : le capteur fonctionne sur une alimentation CC 12 V et communique via un câble RS485 à trois fils, facilitant une intégration transparente avec les systèmes de surveillance.

 Options de configuration : Grâce à plusieurs commandes intégrées, le capteur permet une configuration facile des paramètres du système et un contrôle sur diverses fonctions.

 Convivial : La présence d'un terminal d'affichage permet une vérification simple des paramètres du système et des ajustements potentiels des valeurs des paramètres lors du montage et de la maintenance.

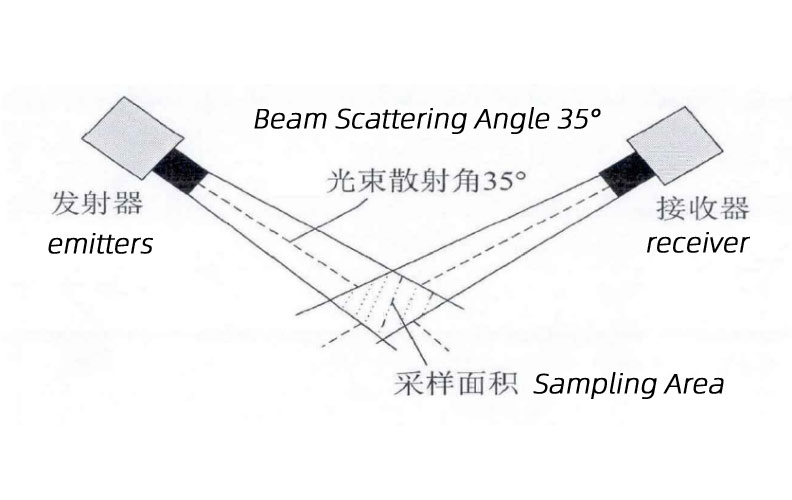

Principe de fonctionnement du capteur de visibilité atmosphérique :

Le capteur de visibilité atmosphérique utilise les caractéristiques des instruments de diffusion vers l'avant, mesurant le coefficient de diffusion dans une plage d'angles spécifique inférieure à 90 degrés. La zone d'échantillonnage est déterminée par l'intersection des trajets lumineux de l'émetteur et du récepteur. Cette méthode diffère du coefficient d'extinction totale mesuré par les instruments en perspective, car elle se concentre sur un angle de diffusion plus étroit dans la région centrale de diffusion vers l'avant.

Pour calculer la visibilité de jour comme de nuit, il est généralement admis que la mesure du coefficient d'extinction totale est nécessaire plutôt que celle du coefficient de diffusion d'un angle spécifique. Cependant, dans certaines conditions, il existe une relation proportionnelle déterminable entre le coefficient de diffusion à un angle donné et le coefficient d'extinction atmosphérique totale, qui inclut la somme de la diffusion et de l'absorption de la lumière sur toute la plage.

Pour les mesures de visibilité à moins de 100 km, des facteurs tels que le brouillard, la fumée, la brume sèche, la poussière, les tempêtes de sable et divers types de précipitations déterminent l'effet d'extinction sur la lumière visible et proche visible dans l'atmosphère. Au-delà de 100 km, la diffusion moléculaire devient le facteur dominant, tandis que les effets d'absorption des particules en suspension et des précipitations peuvent être négligés par rapport à la diffusion.

Le capteur de visibilité atmosphérique offre une solution fiable et efficace pour surveiller la visibilité météorologique. Il fournit des informations essentielles pour les prévisions météorologiques, la surveillance de la pollution atmosphérique et la sécurité des transports. Ses fonctionnalités avancées, son interface conviviale et son large éventail d'applications en font un outil précieux pour les secteurs modernes de la météorologie et des transports.

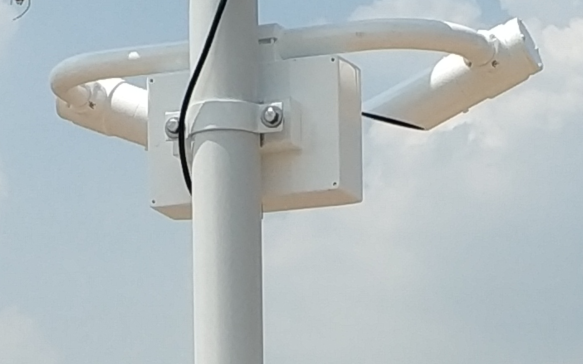

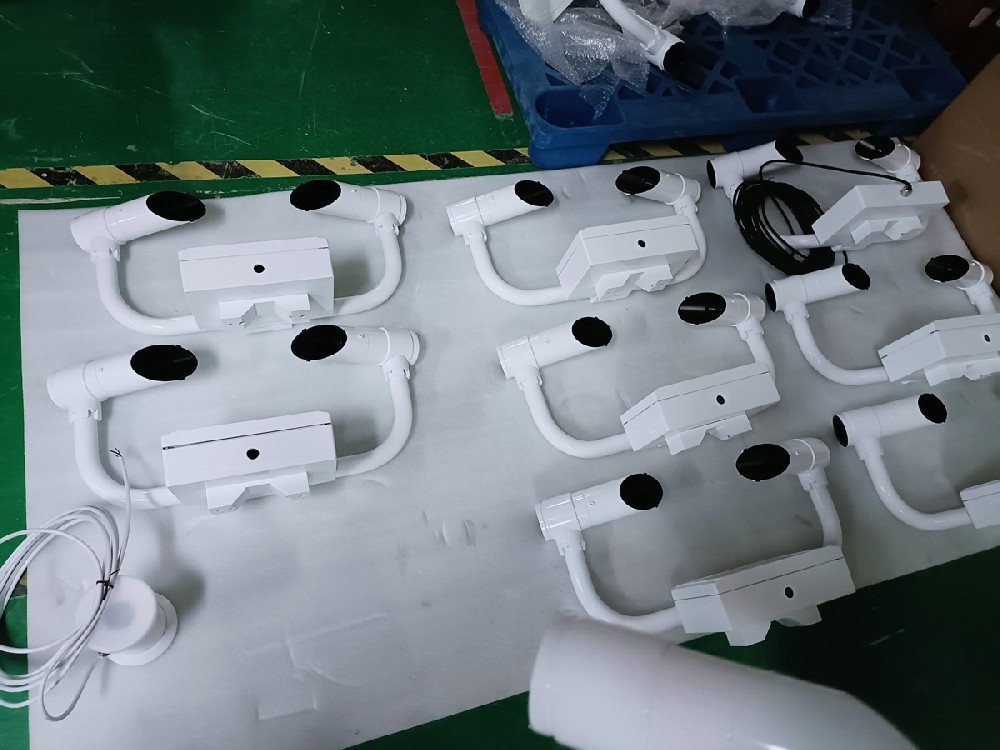

Vue arrière

Ce capteur de visibilité atmosphérique est utilisé dans une grande variété de scénarios d'application, voici une description détaillée de ses principaux domaines d'application :

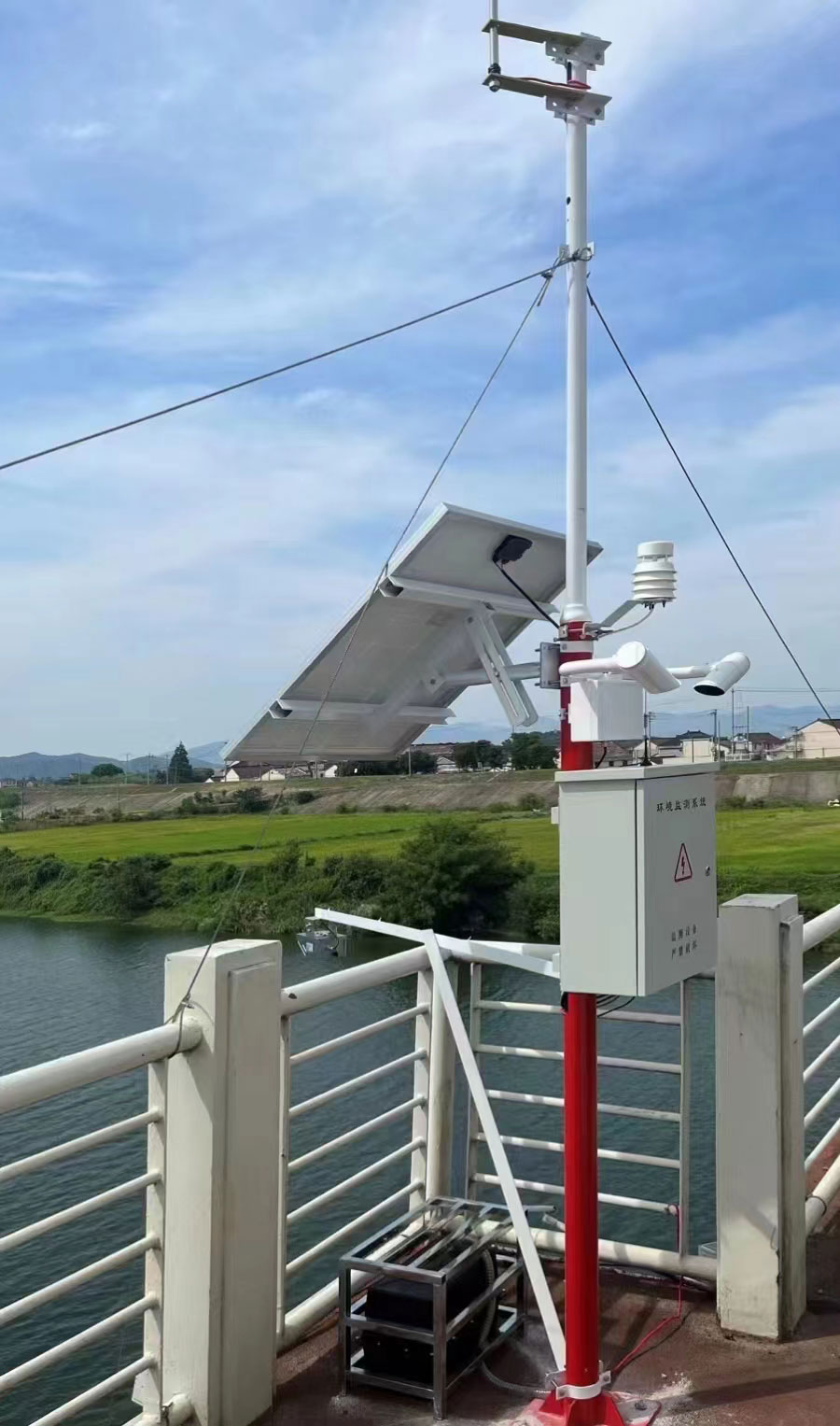

1. Stations météorologiques et stations météorologiques automatiques

Les stations météorologiques et les stations météorologiques automatiques constituent l'un des principaux domaines d'application des capteurs de visibilité atmosphérique . Ces capteurs peuvent surveiller et enregistrer les variations de visibilité atmosphérique en temps réel, fournissant ainsi des données essentielles aux prévisions météorologiques et à la recherche climatique. Grâce à l'observation continue de la visibilité atmosphérique, les services météorologiques peuvent prévoir avec plus de précision la brume, la pluie, le brouillard et d'autres phénomènes météorologiques, et diffuser rapidement des alertes précoces pour assurer la sécurité des déplacements.

2. Domaine aéroportuaire et aéronautique

Dans le domaine de l'aviation, les capteurs de visibilité atmosphérique jouent un rôle crucial. Les aéroports doivent généralement surveiller la visibilité de la piste et de ses environs en temps réel pour garantir la sécurité des décollages et des atterrissages. Les capteurs de visibilité atmosphérique peuvent fournir des données de visibilité précises pour aider les compagnies aériennes et les autorités aéroportuaires à élaborer des plans de décollage et d'atterrissage adaptés afin d'éviter les accidents aériens dus à une faible visibilité.

 3. Autoroutes et gestion du trafic

Les autoroutes jouent un rôle important dans le transport, et la visibilité atmosphérique est l'un des facteurs clés de la sécurité routière. Grâce à l'installation de capteurs de visibilité atmosphérique le long des autoroutes, le service de gestion du trafic est en mesure de comprendre la visibilité de la route en temps réel et de prendre des mesures de contrôle du trafic à temps pour prévenir les accidents de la route dus à la brume, à la pluie, au brouillard et autres intempéries.

 4. Voies navigables et transport maritime

Dans le domaine des voies navigables et du transport maritime, les capteurs de visibilité atmosphérique jouent également un rôle important. Ils permettent de surveiller la visibilité des voies navigables et des zones maritimes, assurant ainsi la sécurité de la navigation. En particulier par temps de brouillard ou de nuit, ils aident le capitaine et l'équipage à évaluer précisément l'environnement de navigation et à éviter les collisions.

 5. Grands navires et plates-formes offshore

Les grands navires et les plates-formes offshore doivent également prêter attention à la visibilité atmosphérique lorsqu'ils opèrent en mer. Le capteur de visibilité atmosphérique peut fournir des données de visibilité en temps réel pour aider l'équipage à évaluer l'environnement de navigation et d'exploitation, afin de garantir la sécurité et le bon fonctionnement des opérations maritimes.

En résumé, ce capteur de visibilité atmosphérique, performant, précis et fiable, offre un large éventail d'applications dans les stations météorologiques, les aéroports, les autoroutes, les voies aériennes, les grands navires et bien d'autres domaines. Face à la demande croissante en matière de surveillance environnementale et de services météorologiques, ce capteur jouera un rôle encore plus important à l'avenir, offrant davantage de confort et de sécurité dans notre vie quotidienne et professionnelle.
