Pluviomètre de 8 pouces Système de surveillance de la pluie très précis

Présentation du produit

Le pluviomètre de 8 pouces est un capteur de pluie de haute précision conçu pour une surveillance environnementale de haut niveau. Il respecte scrupuleusement les normes nationales SL61-2003, GB11831-89 et GB11832-89 afin de garantir l'exactitude et la fiabilité des données. Il est adapté à la météorologie, à l'hydrologie, à l'agriculture, à la gestion des ressources en eau urbaines et à d'autres domaines, fournissant des données essentielles pour la prévention et l'alerte aux inondations, la planification des réservoirs et la recherche environnementale.

Paramètres techniques du pluviomètre de 8 pouces

 Caractéristiques principales du pluviomètre de 8 pouces

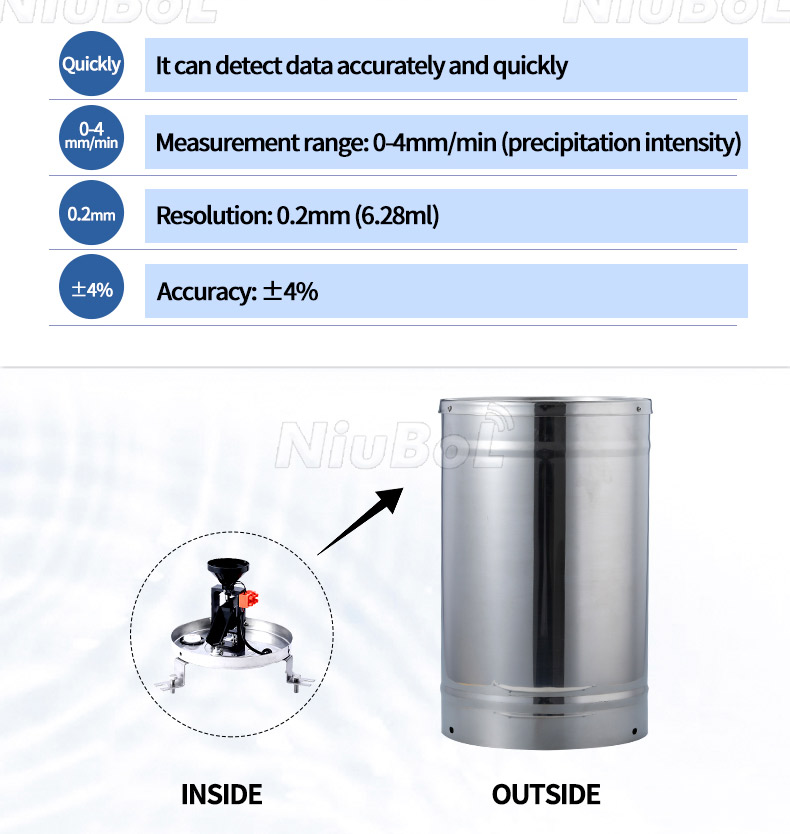

- Mesure précise : calibre aquifère Ф200 mm ± 0,6 mm (8 pouces), pour garantir une large gamme d'intensité de précipitations de capture précise, résolution de 0,2 mm (6,28 ml), pour garantir que chaque goutte de pluie est mesurée avec précision.

- Adaptation à large plage : prend en charge la mesure de l'intensité des précipitations de 0 à 4 mm/min, couvrant toute la gamme des conditions de précipitations, de la bruine aux fortes pluies.

- Haute précision et stabilité : précision de ± 4 % à une intensité de pluie de 2 mm/min lors d'un test statique en intérieur, garantissant la fiabilité des données.

- Sorties flexibles : fournit une variété de formes de sortie, y compris des signaux de commutation, des signaux de tension (0~2,5 V, 0~5 V) et une communication numérique RS485, s'adaptant aux différents besoins d'intégration du système.

- Installation et entretien faciles : le processus d'installation simple et intuitif garantit la précision de la mesure après la mise à niveau et réduit les coûts de maintenance quotidiens.

- Calibrage intelligent : l'auto-calibrage par injection d'eau quantitative garantit des données précises et simplifie le processus de maintenance.

- Service personnalisé : Fournir des configurations personnalisées telles que la longueur de ligne et la forme de sortie pour répondre aux exigences spécifiques du projet.

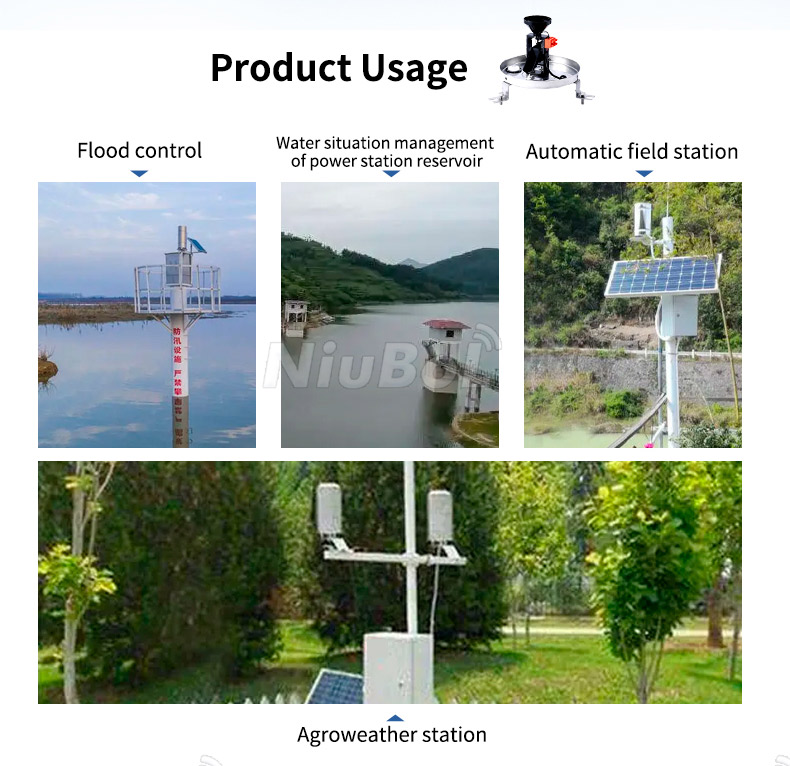

 Scénarios d'application du pluviomètre de 8 pouces

1. stations de surveillance météorologique : déployées dans les stations météorologiques nationales et locales, surveillance en temps réel des précipitations, fournissant une base de données pour les prévisions météorologiques.

2. Système de rapport automatique hydrologique : utilisé pour la surveillance de l'eau des rivières et des réservoirs, aidant à la prise de décision en matière d'alerte aux inondations et de gestion des ressources en eau.

3. Gestion de l’irrigation agricole : évaluer avec précision la demande en eau des terres agricoles, optimiser les plans d’irrigation et améliorer l’efficacité de l’utilisation des ressources en eau.

4. Système de drainage urbain : surveillance des précipitations urbaines, aide à la planification et à l'optimisation du système de drainage pour réduire le risque d'inondation.

5. recherche environnementale : surveillance à long terme des changements de précipitations, recherche sur l’impact du changement climatique sur les régimes de précipitations, fourniture de données à l’appui de la protection de l’environnement.

6. gestion agricole et forestière : surveillance des précipitations dans les zones agricoles et forestières, orientation de la production agricole et prévention des incendies de forêt.

7. Secteur de la défense : utilisé pour la surveillance environnementale autour des installations militaires afin de garantir le bon déroulement des opérations militaires.

 Instructions d'installation du pluviomètre

1. Sélection de l'emplacement d'installation : selon la demande réelle, le capteur peut être installé au sol, sur un grand cylindre fait maison, sur une bride de poteau en fer ou sur le toit de la maison.

2. Nivellement et fixation :

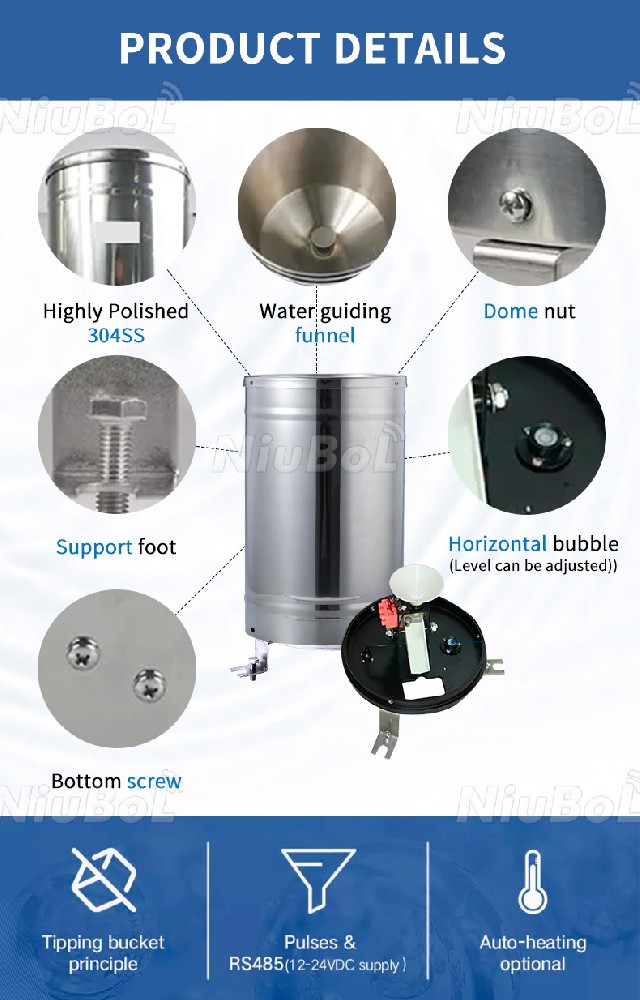

   - Réglez les trois vis de nivellement sur le châssis de sorte que la bulle de nivellement indique le niveau.

   - Serrez lentement les vis d'expansion pour la fixation afin de garantir la stabilité du capteur.

   - Si la bulle de nivellement change, un réajustement est nécessaire.

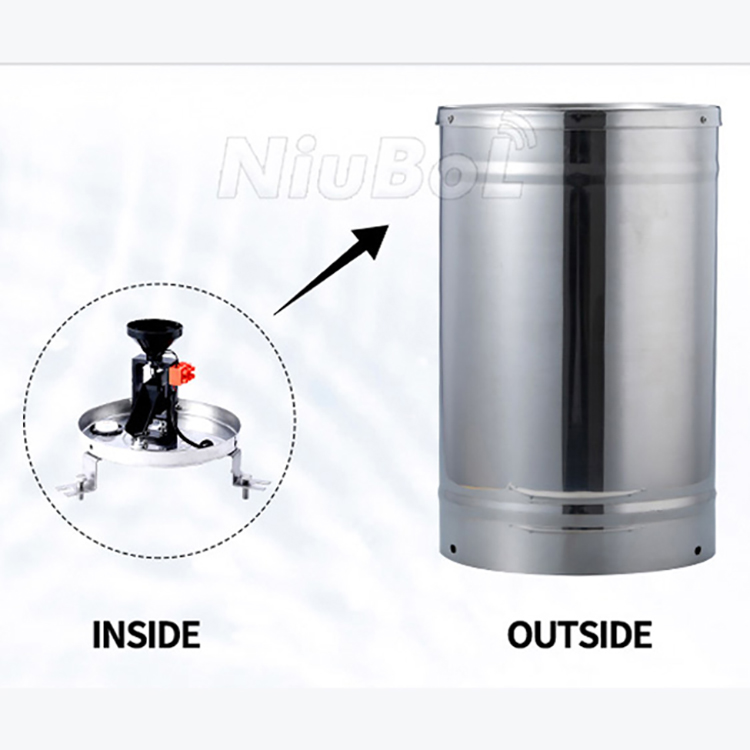

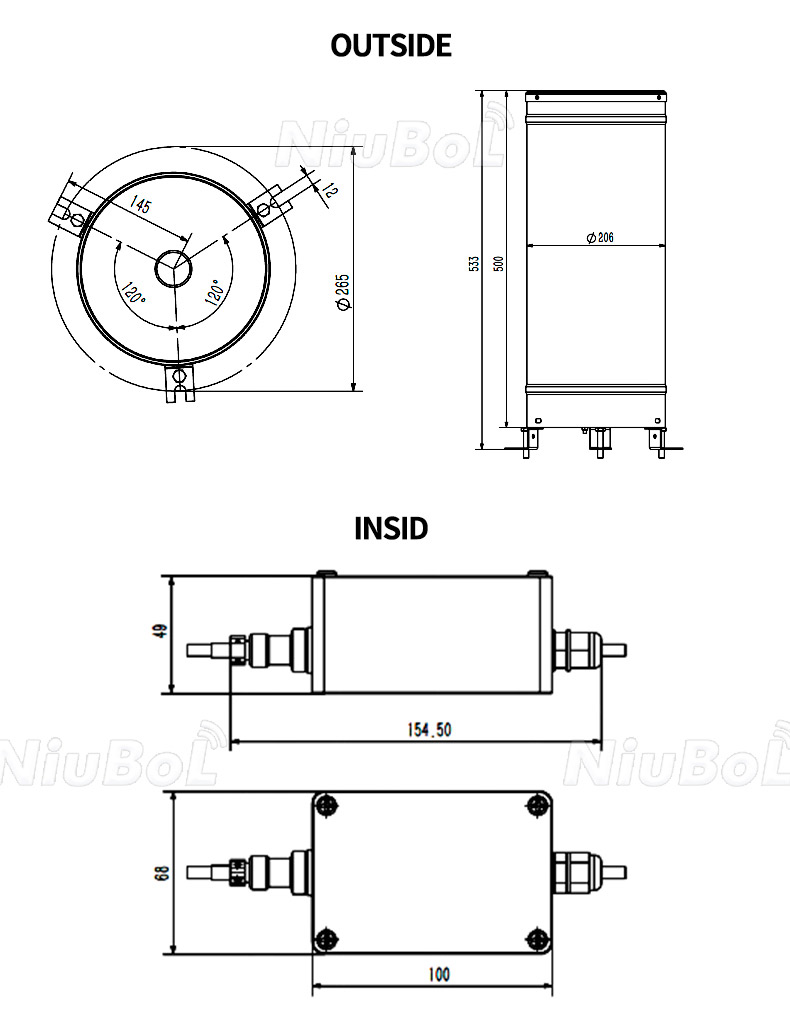

3. Assemblage du capteur : assemblez et fixez le capteur selon le schéma.

4. Test de fonctionnement : après la fixation, ouvrez le tonneau de pluie, coupez l'attache en nylon sur l'entonnoir, remplissez d'eau pour vérifier le basculement du seau et la réception des données de l'instrument de collecte.

5. Attention :

   - Évitez de démonter le capteur lors de l'installation pour garantir une installation correcte.

   - Ne connectez pas les fils à l'électricité et ne mettez pas l'électricité sous tension tant que le câblage n'est pas terminé et vérifié.

   - La longueur du fil du capteur affectera le signal de sortie du produit, ne modifiez pas les composants ou les fils soudés.

   - Vérifiez régulièrement le capteur, retirez la poussière, la boue, le sable et autres débris pour vous assurer que le canal d'écoulement de l'eau est lisse.

   - Lorsqu'il y a de la saleté sur la paroi intérieure du godet basculant, il peut être rincé à l'eau ou à l'alcool, et il est strictement interdit de l'essuyer avec les doigts ou d'autres objets.

   - En cas de gel hivernal, l'instrument doit être mis hors service et ramené à l'intérieur pour être stocké.

 Précautions d'emploi du pluviomètre

- Vérifiez l'emballage et le numéro de modèle : veuillez vérifier si l'emballage est intact et si le numéro de modèle du produit est cohérent avec la sélection.

- Câblage sécurisé : Ne pas câbler avec l'électricité, vérifier que le câblage est correct avant de mettre sous tension.

- Évitez toute modification : la longueur du fil du capteur affectera le signal de sortie du produit, ne modifiez pas les composants ou les fils soudés.

- Entretien régulier : vérifiez régulièrement le capteur, retirez la poussière, la boue, le sable et autres débris pour vous assurer que le canal d'écoulement de l'eau est lisse.

- Nettoyage du gobelet : lorsqu'il y a de la saleté sur la paroi intérieure du gobelet, celui-ci peut être rincé à l'eau ou à l'alcool, et il est strictement interdit de l'essuyer avec les doigts ou d'autres objets.

- Utilisation hivernale : En cas de gel hivernal, l'instrument doit être mis hors service et ramené à l'intérieur pour être stocké.

- Conserver les certificats : Veuillez conserver le certificat d'étalonnage et le certificat de conformité et les retourner avec le produit lors de la réparation.

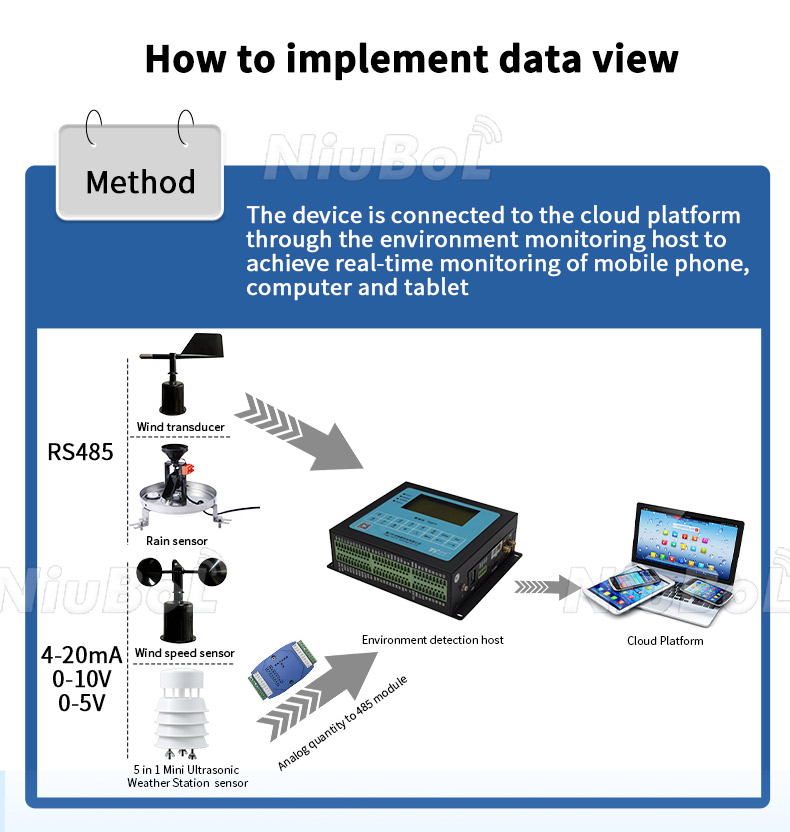

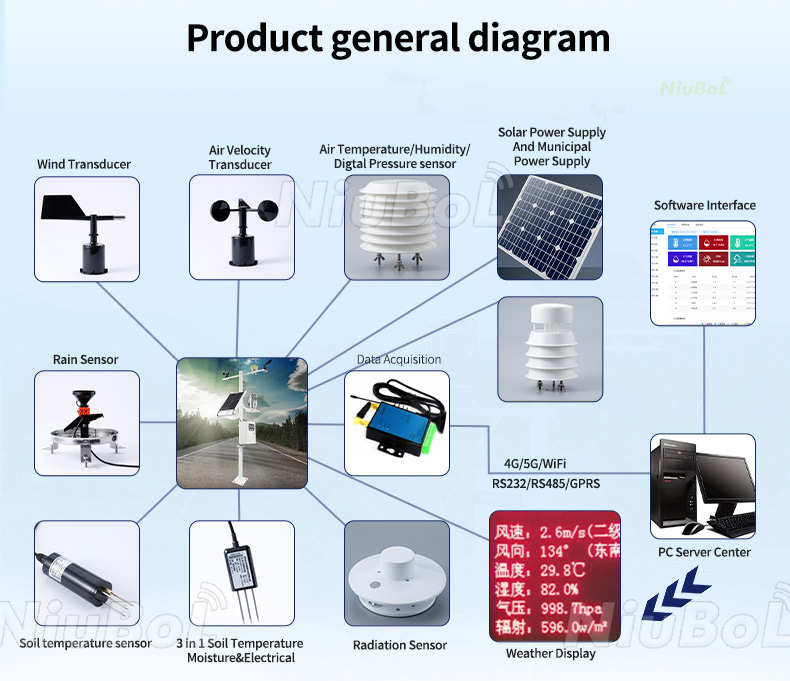

 Intégration du pluviomètre de 8 pouces avec d'autres appareils

L'intégration du pluviomètre de 8 pouces dans d'autres équipements ou systèmes implique généralement les étapes clés et les points techniques suivants :

1. Sélectionnez l’interface de communication appropriée :

   Le pluviomètre de 8 pouces offre une variété de formats de sortie, notamment des signaux de commutation, des signaux de tension (0~2,5 V, 0~5 V) et RS485. Selon les capacités de réception du système cible, sélectionnez le mode de communication le plus approprié. Par exemple, si le système cible prend en charge la communication numérique, le RS485 est un choix idéal, car il prend en charge la transmission longue distance et est résistant aux interférences.

2. Configurez le protocole de communication :

   Pour l'interface RS485, assurez-vous que le capteur et le récepteur utilisent le même protocole de communication et le même débit en bauds. RS485 adopte généralement le protocole Modbus RTU , qui doit être configuré côté système avec les commandes de lecture correspondantes pour obtenir les données.

3. Compatibilité de l'alimentation électrique :

   - Vérifiez que les besoins en énergie (DC 5V, 12V-24V) du pluviomètre de 8 pouces correspondent à la puissance de sortie du système intégré pour garantir une alimentation électrique stable.

4. Installation physique et câblage :

   - Suivez les instructions d'installation pour vous assurer que le pluviomètre est installé au bon endroit et correctement câblé. Pour une installation en extérieur, pensez également à protéger les points de connexion des intempéries.

5. Traitement et étalonnage des données :

   Après l'intégration, un code ou un logiciel de configuration doit être écrit côté système pour analyser correctement les données reçues du pluviomètre. Pour les applications exigeant une grande précision, un étalonnage sur site peut également être nécessaire pour garantir l'exactitude des données mesurées.

6. Tests d’intégration du système :

   Une fois l'intégration terminée, des tests système sont effectués pour simuler les précipitations et vérifier que les données sont correctement transférées et affichées dans le système, ou traitées ultérieurement. Cette étape comprend la vérification de l'exactitude et de la stabilité des données en temps réel.

7. Intégration et automatisation des logiciels :

   Pour les systèmes complexes tels que les réseaux de surveillance météorologique ou les systèmes d'irrigation automatisés, l'intégration logicielle est essentielle. Il faut s'assurer que les données pluviométriques peuvent déclencher des processus automatisés appropriés, tels que des alarmes, des analyses de données ou des actions de contrôle.

8. Surveillance et maintenance à long terme :

   - Après l'intégration, vérifiez régulièrement la stabilité de la connexion de communication et les performances du pluviomètre pour garantir une fiabilité opérationnelle à long terme.

 Conclusion

Le pluviomètre de 8 pouces est plus qu'un simple appareil technologique : c'est un outil puissant pour la surveillance environnementale. Avec ses excellentes performances, sa configuration flexible et sa facilité d'entretien, il est indispensable pour les professionnels, contribuant à la protection de l'environnement et à la sécurité des personnes. Choisir le pluviomètre de 8 pouces, c'est choisir la précision et la confiance.
