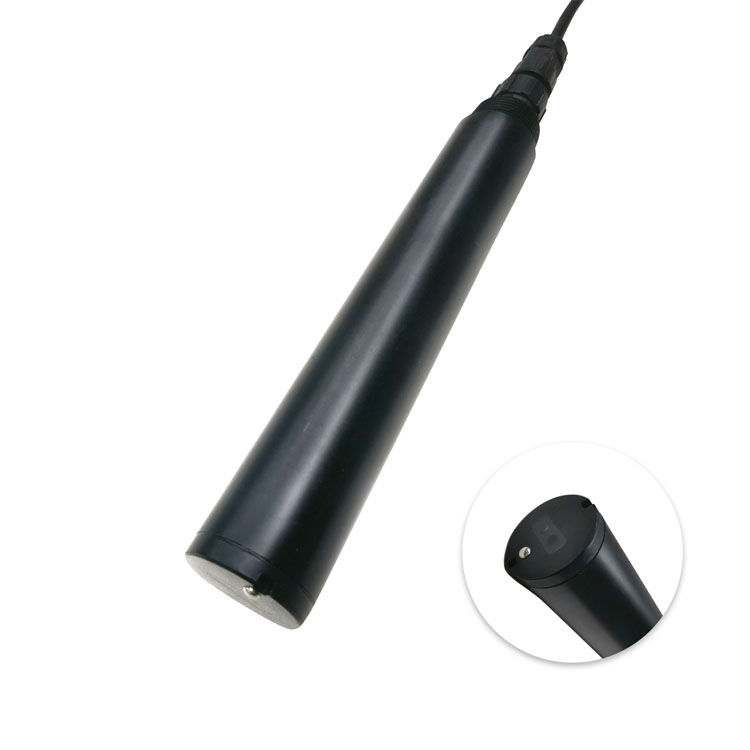

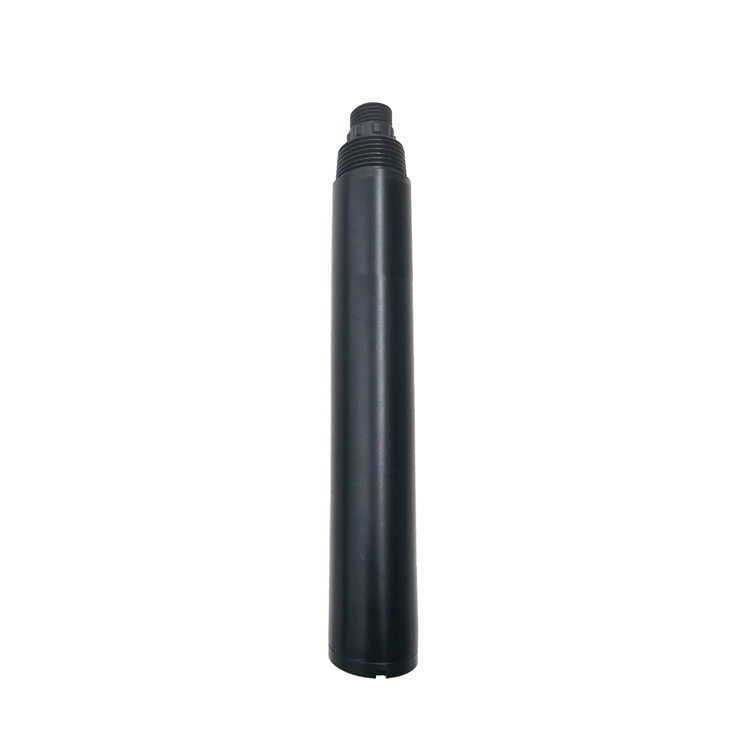

Capteur de turbidité et de qualité de l'eau en ligne NBL-ZS-206

Le capteur de turbidité en ligne intégré NBL-ZS-206 est conçu et fabriqué selon le principe de la mesure de la turbidité par lumière diffusée. Lorsqu'un faisceau lumineux frappe un échantillon d'eau, la lumière est diffusée par la substance turbulente présente dans l'échantillon. L'intensité de la lumière diffusée perpendiculairement à la lumière incidente est mesurée et comparée à la valeur d'étalonnage interne pour calculer la turbidité de l'échantillon. Degré, linéarisé pour la sortie de la valeur finale. Principe de la lumière diffusée à 90°, capteur de température intégré. Prise en charge des protocoles RS-485 et Modbus/ RTU. Structure en fibre optique, forte résistance aux interférences lumineuses externes. Source lumineuse LED infrarouge haute stabilité, indice de protection IP68, profondeur d'eau inférieure à 20 mètres. Pratique, rapide, stable et facile d'entretien.

Spécifications techniques du capteur de turbidité de l'eau en ligne NBL-ZS-206

1. Principe de fonctionnement du capteur de qualité de l'eau de turbidité

Le capteur de turbidité en ligne intégré NBL-ZS-206A est conçu et fabriqué selon le principe de la mesure de la turbidité par lumière diffusée. Lorsqu'un faisceau lumineux frappe un échantillon d'eau, la lumière est diffusée par la substance turbulente présente dans l'échantillon. L'intensité de la lumière diffusée perpendiculairement à la lumière incidente est mesurée et comparée à la valeur d'étalonnage interne pour calculer la turbidité de l'échantillon. La valeur finale est alors linéarisée.

Principe de diffusion de la lumière à un angle de 90°, capteur de température intégré

Prise en charge du protocole RS-485, Modbus/ RTU

Structure en fibre optique, forte résistance aux interférences lumineuses externes

Source de lumière LED infrarouge à haute stabilité

Protection IP68, profondeur d'eau jusqu'à 20 mètres

Pratique, rapide, stable et facile à entretenir

2、Installation et raccordement électrique

2.1.Install

Exigences de distance d'installation : maintenir une distance supérieure à 5 cm avec la paroi latérale et supérieure à 10 cm avec le fond.

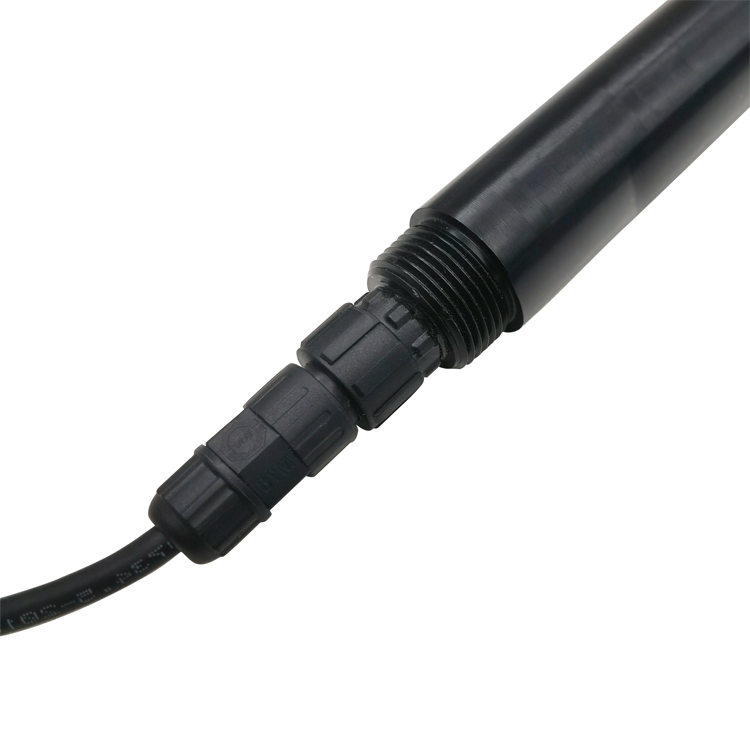

2.2.Raccordement électrique

a) Cordon d'alimentation à fil rouge (12 ~ 24 V)

b) Fil noir-fil de terre (GND)

c)Ligne bleue-485A

d)Ligne blanche-485B

Une fois le câblage terminé, il doit être soigneusement vérifié pour éviter une mauvaise connexion avant la mise sous tension.

Spécification du câble : Étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, tous les points de câblage doivent subir un traitement d'étanchéité, le câble utilisateur doit avoir une certaine résistance à la corrosion.

3、Entretien

3.1.Procédures et méthodes de maintenance

3.1.1 Calendrier d'entretien

La propreté de la fenêtre de mesure est très importante pour maintenir des lectures précises.

3.1.2 Méthode d'entretien

Surface extérieure du capteur : nettoyez la surface extérieure du capteur avec de l'eau du robinet, s'il y a encore des résidus de débris, essuyez avec un chiffon doux humide, pour certaines saletés tenaces, vous pouvez ajouter du liquide de lavage ménager à l'eau du robinet pour nettoyer.

Vérifiez le câble du capteur : le câble ne doit pas être serré lorsqu'il fonctionne correctement, sinon il est facile de casser le fil à l'intérieur du câble et de rendre le capteur incapable de fonctionner correctement.

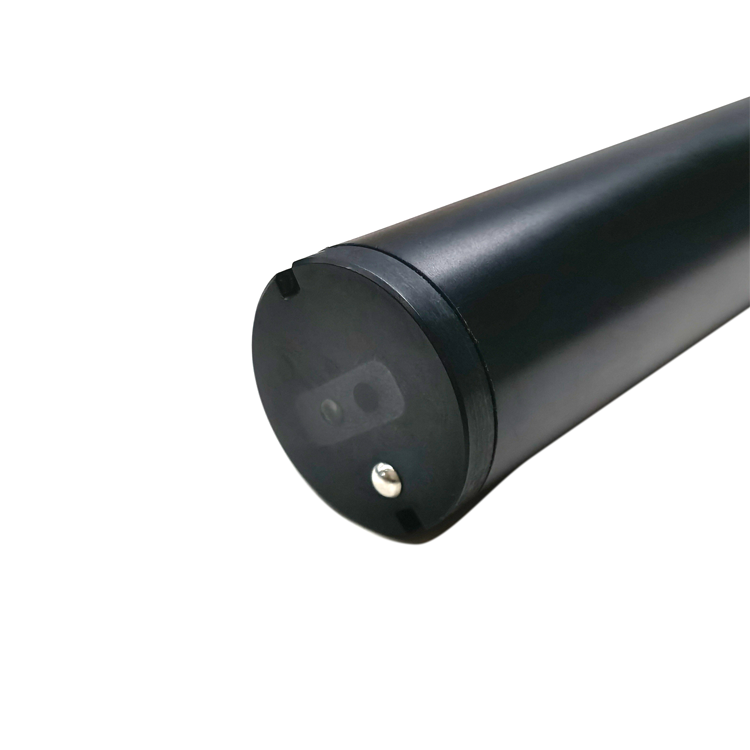

Vérifiez la fenêtre de mesure du capteur s'il y a de la saleté, une brosse de nettoyage est normale.

3.1.3 Remarque :

La sonde contient des composants optiques et électroniques sensibles. Assurez-vous qu'elle ne soit pas soumise à des chocs mécaniques importants. Aucun composant interne de la sonde ne nécessite d'entretien de la part de l'utilisateur.

4. Étalonnage des capteurs

a) Étalonnage du zéro : prélever la quantité appropriée de solution de turbidité zéro dans un grand bécher, placer le capteur verticalement dans la solution, l'extrémité avant du capteur étant à au moins 10 cm du fond du bécher, et l'étalonnage du zéro sera effectué après stabilisation de la valeur pendant 3 à 5 minutes. Les instructions se trouvent en annexe.

b) Étalonnage de la pente : la sonde du capteur est placée dans la solution étalon, l’extrémité avant du capteur se trouve à au moins 10 cm du fond du bécher, et l’étalonnage de la pente est effectué après 3 à 5 minutes de stabilité numérique. Les instructions se trouvent en annexe.
