Quel est le capteur de température pour le module PV ?

Introduction aux capteurs de température pour modules photovoltaïques et à leur valeur applicative

Qu'est-ce qu'un capteur de température de module PV ?

Un capteur de température pour module photovoltaïque, tel que le modèle NBL-W-PPT, est un appareil de mesure de température de haute précision spécialement conçu pour les systèmes d'énergie solaire. Il utilise des thermistances de haute précision comme éléments de détection, capables de mesurer avec précision les variations de température à la surface ou à l'intérieur des panneaux solaires et de convertir ces données en signaux de tension ou de courant à des fins de surveillance et de contrôle.

Ce capteur est largement utilisé dans des domaines tels que la météorologie, les environnements marins, la surveillance de l'environnement, les centrales photovoltaïques et les laboratoires, avec une importance particulière dans les systèmes de production d'énergie photovoltaïque.

Pourquoi un capteur de température de module PV est-il nécessaire dans les systèmes solaires ?

Bien que les panneaux solaires dépendent de la lumière du soleil pour produire de l'électricité, leur rendement est étroitement lié à leur température de fonctionnement. À mesure que la température augmente, la puissance de sortie des modules photovoltaïques diminue, ce qui affecte le rendement global de la production d'énergie. Par conséquent, la surveillance en temps réel de la température des modules photovoltaïques est essentielle pour optimiser les performances du système et améliorer le rendement de la conversion énergétique.

De plus, un fonctionnement prolongé à haute température peut accélérer le vieillissement des modules et réduire leur durée de vie. L'installation de capteurs de température permet de surveiller à distance les conditions de fonctionnement des modules, ce qui permet de détecter précocement les augmentations anormales de température, de prévenir les pannes potentielles et de garantir la stabilité du système.

Comment utiliser un capteur de température de module PV

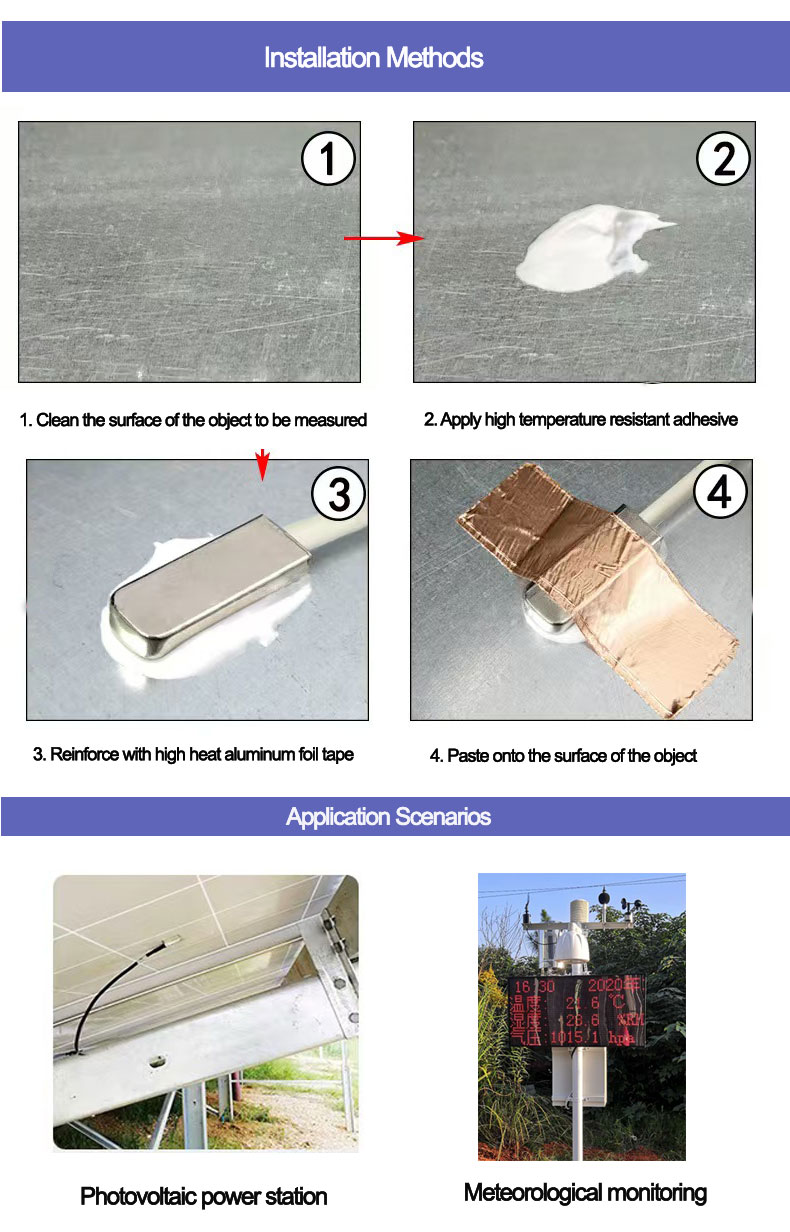

Voici les étapes d'installation du capteur de température NBL-W-PPT sur un module PV :

1. Localisation de la zone d'adhérence : installez le capteur au centre à l'arrière du panneau solaire, car cet emplacement reflète le mieux la température de fonctionnement réelle du module.

2. Application du gel conducteur thermique : utilisez le gel conducteur thermique fourni et appliquez-le sur une zone de 22 × 12 mm dans le sens du support pour assurer une bonne conductivité thermique.

3. Fixation du capteur : fixez rapidement le capteur de température sur la zone appliquée et maintenez-le en place pendant 5 à 10 minutes pour assurer une fixation ferme.

4. Câblage et fixation : une fois le capteur solidement fixé, fixez les fils du capteur dans le sens de câblage du panneau, en vous assurant qu'ils sont fixés au support pour éviter les dommages causés par le vent.

5. Réglage en fonction de l'environnement : les utilisateurs peuvent ajuster la méthode d'installation en fonction de l'environnement spécifique pour garantir que le capteur fonctionne de manière stable et fiable.

Spécifications techniques du capteur de température du module PV

Analyse de la valeur du capteur de température du module PV

1. Améliorer l'efficacité du système

   En surveillant la température des modules photovoltaïques en temps réel et en la combinant avec l'onduleur et d'autres systèmes de contrôle, l'état de fonctionnement peut être ajusté de manière dynamique pour maximiser l'efficacité de la production d'énergie.

2. Prolonger la durée de vie du module

   Des températures de fonctionnement élevées peuvent accélérer le vieillissement des matériaux des modules. La surveillance de la température permet de prendre des mesures de refroidissement rapides, prolongeant ainsi la durée de vie des modules.

3. Surveillance à distance et exploitation et maintenance intelligentes

   Le signal électrique du capteur peut être intégré dans des plates-formes de surveillance à distance via des systèmes PLC ou SCADA, permettant une gestion automatisée et améliorant l'efficacité de l'exploitation et de la maintenance.

4. Convient à divers environnements

   Que ce soit dans les déserts, les plateaux, les zones côtières ou les toits urbains, ce capteur peut fonctionner de manière stable dans des environnements complexes et est hautement adaptable.

Options pour les capteurs de température des modules PV et leurs applications d'installation

1. Choisir le bon capteur

   Précision et stabilité : Choisissez la plage de température et la précision appropriées en fonction des besoins spécifiques du projet. Par exemple, dans des environnements volatils à haute température, un capteur offrant une plage de température plus élevée et une meilleure stabilité peut être nécessaire.

   - Type de signal de sortie : Différents systèmes peuvent nécessiter différents types de signaux de sortie (par exemple, 4–20 mA, 0–5 V ou RS485). Il est essentiel de choisir le type de capteur adapté au système de surveillance actuel.

2. Choix de l'emplacement d'installation

   - Bien qu'il soit généralement recommandé d'installer le capteur au centre à l'arrière du panneau solaire, dans certains cas, pour mieux refléter la température de fonctionnement réelle, il peut être nécessaire de l'installer à proximité des cellules de la batterie ou à plusieurs endroits pour obtenir une température moyenne.

3. Maintenance et étalonnage

   - Vérifiez régulièrement l'état de fonctionnement du capteur afin de vous assurer qu'il est bien fixé et en bon état. Un étalonnage peut être nécessaire pour maintenir des données de mesure précises.

   - Nettoyez la surface du capteur pour éviter que la poussière et la saleté n'affectent la conductivité thermique.

4. Intégration avec d'autres appareils

   - Les données du capteur de température peuvent être intégrées aux stations météorologiques, aux onduleurs et à d'autres appareils pour analyse, fournissant des informations précieuses pour optimiser le fonctionnement de l'ensemble de la centrale photovoltaïque.

   - Grâce à la technologie IoT (Internet des objets), la surveillance à distance en temps réel de plusieurs sites solaires distribués peut être mise en œuvre, améliorant ainsi l'efficacité de la gestion.

Conclusion

Le capteur de température des modules photovoltaïques est un composant indispensable des systèmes solaires modernes. Il permet non seulement de surveiller avec précision le fonctionnement du système, mais fournit également des données fiables pour une exploitation scientifique et des économies d'énergie. Avec le développement continu de l'industrie photovoltaïque, ces capteurs joueront un rôle de plus en plus important dans les systèmes énergétiques intelligents.
