Qu'est-ce qu'un capteur de niveau d'eau ?

Qu'est-ce qu'un capteur de niveau d'eau

Un capteur de niveau d'eau est un appareil permettant de mesurer la hauteur d'un liquide. Il est couramment utilisé pour la surveillance et le contrôle du niveau d'eau dans diverses applications telles que les réservoirs, les étangs, les rivières, les lacs, etc. Il convertit les informations relatives au niveau d'eau en signaux électriques afin que le système de surveillance ou de contrôle automatique puisse fonctionner en conséquence.

Le processus de fonctionnement principal du capteur de niveau d'eau peut être résumé dans les étapes suivantes :

1. Percevoir le signal de niveau d'eau : le capteur de niveau d'eau est installé à l'intérieur du récipient, il peut détecter les changements de niveau d'eau dans le récipient en temps réel et convertir ces changements en signaux spécifiques.

2. Transmission du signal : le signal de niveau d'eau perçu est transmis au contrôleur. Ce dernier est généralement équipé d'un ordinateur pour traiter les signaux reçus.

3. Comparaison des signaux et calcul de l'écart : L'ordinateur du contrôleur compare les signaux de niveau d'eau mesurés avec les signaux prédéfinis et calcule l'écart entre les deux.

Selon les exigences de l'application, le type de capteur de niveau d'eau varie : à flotteur, à pression, à ultrasons, capacitif, à impédance, etc. Chacun de ces capteurs possède ses propres caractéristiques et son propre principe de fonctionnement, mais ils sont généralement conçus pour assurer une surveillance et un contrôle précis du niveau de liquide.

Les capteurs de niveau d'eau peuvent être divisés en types suivants :

1. capteur de niveau d'eau de type flotteur :

Ce type de capteur mesure la hauteur de l'eau grâce à la flottabilité du flotteur. Lorsque le niveau d'eau monte, le flotteur monte également, poussant le dispositif mécanique qui lui est connecté, convertissant ainsi le niveau d'eau en signal électrique.

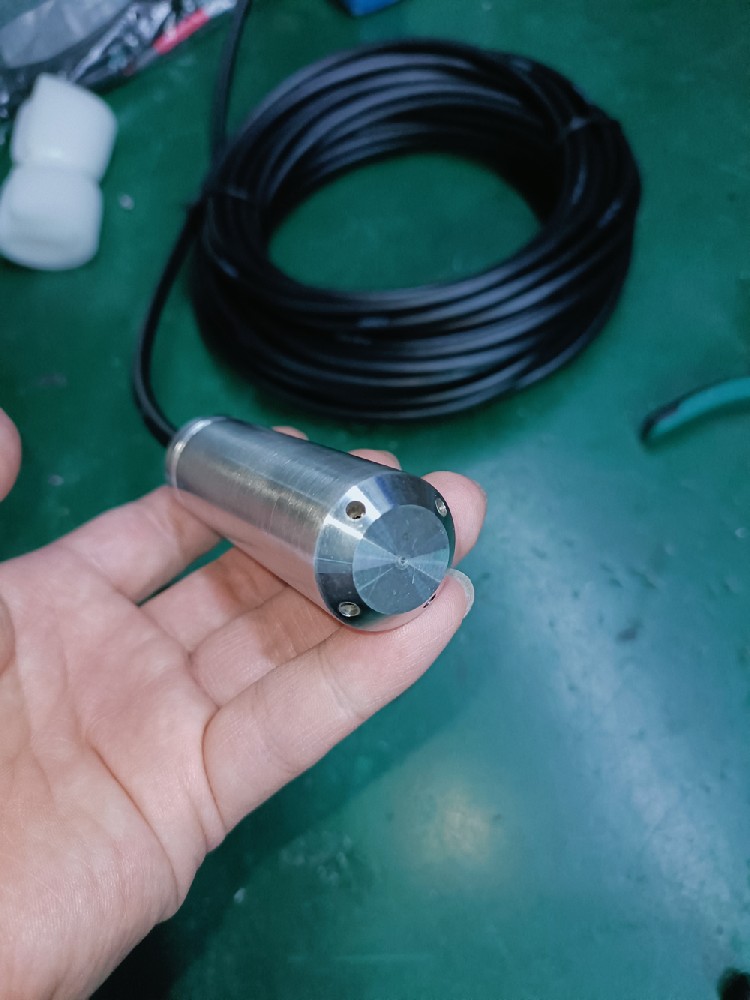

2. Capteur de niveau d'eau sous pression :

Ce type de capteur fonctionne selon le principe selon lequel la pression du liquide est directement proportionnelle à la hauteur du niveau d'eau. Il mesure la pression du liquide à l'intérieur du capteur et la convertit en signal électrique pour connaître le niveau d'eau actuel.

3. Capteur de niveau d'eau capacitif :

Les capteurs de niveau d'eau capacitifs utilisent le principe selon lequel la capacité d'un condensateur est inversement proportionnelle à la distance entre les plaques polaires. Lorsque le niveau d'eau varie, la distance entre la plaque polaire et le liquide varie, ce qui entraîne des variations de capacité. La mesure de ces variations permet d'obtenir des informations sur le niveau d'eau.

4. Capteur de niveau d'eau résistif :

Ce capteur utilise la conductivité du liquide pour mesurer la hauteur du niveau. Généralement, les électrodes du capteur de niveau sont installées à différentes hauteurs et le niveau est déterminé en mesurant la résistance du liquide aux électrodes.

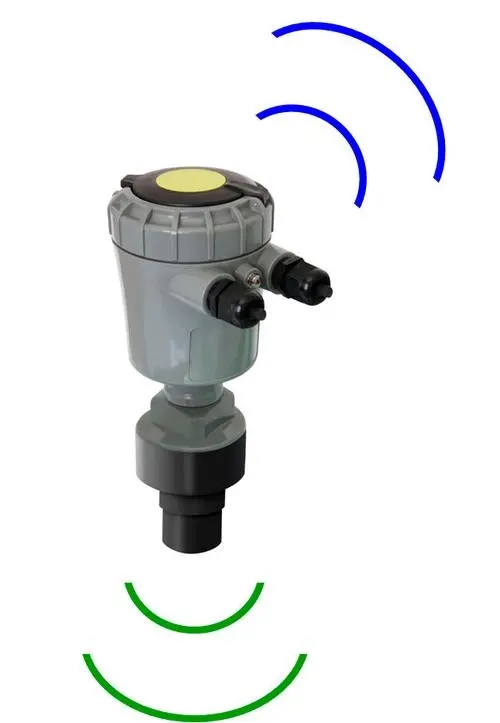

5. Capteur de niveau d'eau à ultrasons :

Les capteurs de niveau d'eau à ultrasons émettent des impulsions ultrasonores qui traversent le liquide et sont réfléchies à la surface de l'eau. Le capteur reçoit ces impulsions et calcule leur temps de propagation pour déterminer la hauteur du niveau d'eau.

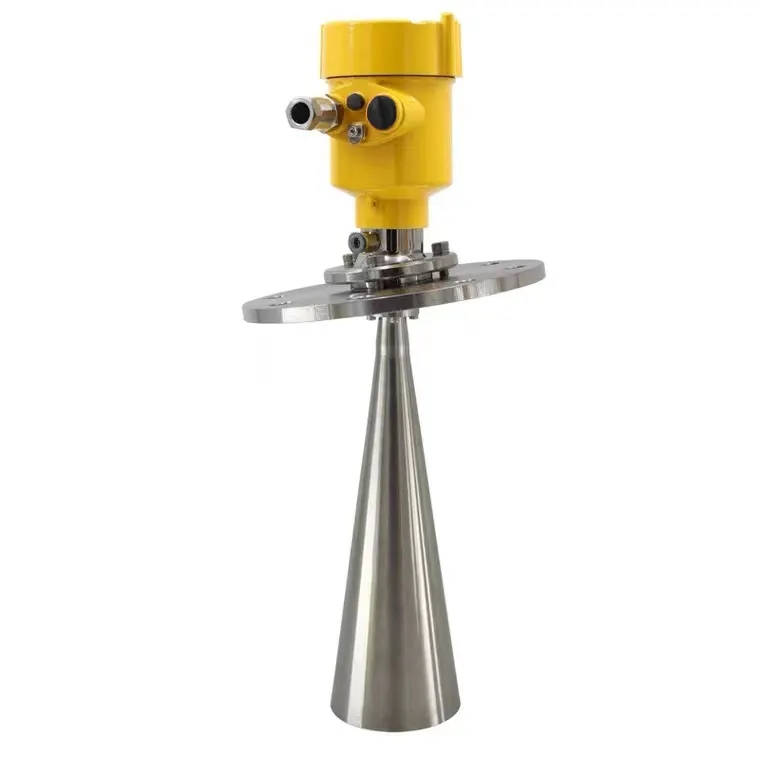

6. capteur de niveau d'eau de type radar :

Les capteurs de niveau d'eau de type radar émettent des impulsions micro-ondes et reçoivent les signaux réfléchis. Le temps de propagation des impulsions est lié à la hauteur du niveau d'eau, et les informations sur le niveau d'eau peuvent être obtenues en calculant le temps de vol des impulsions.

Différents types de capteurs de niveau d'eau conviennent à différents scénarios d'application. Le choix du capteur approprié dépend des besoins spécifiques, tels que la plage de mesure, les exigences de précision, les conditions environnementales, etc. Par exemple, les capteurs à ultrasons peuvent être plus adaptés aux applications contenant de grandes quantités de mousse ou de vapeur, tandis que les capteurs radar peuvent être un meilleur choix pour les applications exigeant une grande précision et des conditions environnementales stables.
