Appareil de mesure météorologique

Aperçu des appareils de mesure météorologique

Un appareil de mesure météorologique, également appelé équipement d'observation météorologique, est un ensemble d'instruments utilisés pour surveiller et enregistrer divers paramètres météorologiques atmosphériques. Ces appareils sont largement utilisés dans les stations météorologiques, la surveillance environnementale, l'agriculture, l'aviation, la navigation et d'autres domaines pour fournir des informations météorologiques précises. Voici une description détaillée de plusieurs appareils de mesure météorologique clés et de leurs fonctions :

 I. Appareil de mesure de la température

1. Capteur de température à résistance en platine

   - Fonction : Mesurer la température de l'air, du sol et d'autres objets.

   Fonction : La valeur de résistance du platine varie avec la température, et la température de l'objet mesuré est déduite de sa valeur de résistance. Les éléments de détection de température Pt100 les plus courants sont les éléments en céramique, en verre, en mica, etc.

2. thermomètre numérique

   - Rôle : Mesurer la température de l'air.

   - Fonction:

     - Affichage numérique : affiche une lecture précise en degrés Celsius ou Fahrenheit.

     - Enregistrement de température maximale / minimale : enregistre la température maximale et minimale dans une certaine période de temps.

 II. Appareils de mesure de l'humidité

1. capteur d'humidité capacitif sensible à l'humidité

   - Fonction : Mesurer l'humidité relative de l'atmosphère.

   Fonction : utilise un petit condensateur avec une membrane polymère organique comme diélectrique. En fonction des variations d'humidité relative externe, la constante diélectrique ε de la membrane polymère, sensible à l'humidité, varie, entraînant des variations de capacité et de tension. La mesure de la tension de sortie permet d'obtenir l'humidité relative.

2. Humidimètre (hygromètre)

   - Fonction : Mesurer l'humidité relative dans l'air.

   - Fonction:

     - Affichage numérique : Fournit une lecture visuelle du pourcentage d'humidité.

     - Indication de la température du point de rosée : indique la température à laquelle l'air devient saturé et commence à se condenser.

 III. Appareils de mesure du vent

1. Capteur de vitesse du vent à coupe-vent

   - Fonction : Mesure la vitesse du vent.

   - Fonction : Adoptant un capteur à trois coupelles, lorsque la coupelle à vent tourne, il entraîne le disque de coupe multi-dents coaxial à tourner et obtient le signal d'impulsion proportionnel à la vitesse de rotation de la coupelle à vent, puis il peut obtenir la valeur réelle de la vitesse du vent après conversion par le compteur.

2. Capteur de direction du vent

   - Fonction : Mesurer la direction du vent.

   Fonction : Détecte la direction du vent grâce à la rotation de la flèche et la transmet au disque de code coaxial pour générer la valeur correspondante. Le principe de fonctionnement du détecteur est le suivant : photoélectrique, tension et boussole.

3. capteur de vitesse et de direction du vent à ultrasons

   - Fonction : Mesurer la vitesse et la direction du vent en même temps.

   - Fonction : Calculer la vitesse et la direction du vent en mesurant la différence de temps de propagation des ondes sonores dans l'air, qui se caractérise par l'absence d'usure mécanique et une vitesse de réponse rapide.

 IV. Appareil de mesure de la pression atmosphérique

1. Capteur de pression capacitif à membrane en silicone

   - Fonction : Mesure de la pression atmosphérique.

   - Fonction : Utiliser une feuille de film mince de silicium monocristallin constituée d'une boîte à membrane sous vide, grâce à la déformation des diaphragmes supérieur et inférieur de la boîte à membrane, entraînant un déplacement de la plaque polaire de capacité et une modification de la capacité, puis grâce à la mesure des changements de capacité pour mesurer la pression de l'air.

2. Capteur de pression barométrique numérique intelligent entièrement compensé

   - Fonction : Mesurer la pression atmosphérique avec une grande précision.

   - Fonction : L'élément de détection est un condensateur en silicium, installé dans le châssis du collecteur, via le tube de connexion de pression hydrostatique avec l'atmosphère extérieure, peut détecter avec précision et rapidité la pression atmosphérique.

 V. Appareil de mesure des précipitations

1. Pluviomètre à auget basculant

   - Fonction : Mesurer les précipitations.

   Fonctionnement : la partie sensible est constituée de deux seaux d'eau triangulaires, rotatifs autour de l'axe central. À chaque rotation, l'aimant de l'interrupteur à lames effectue un balayage, absorbant les deux électrodes pour produire une impulsion électrique. Les précipitations sont enregistrées en fonction du nombre de retournements de la trémie.

2. Pluviomètre (Pluviomètre)

   - Fonction : Mesurer la quantité de précipitations.

   - Fonction:

     - Précipitations accumulées : enregistre les précipitations totales sur une période donnée.

     - Intensité des précipitations : mesure la quantité de précipitations par unité de temps.

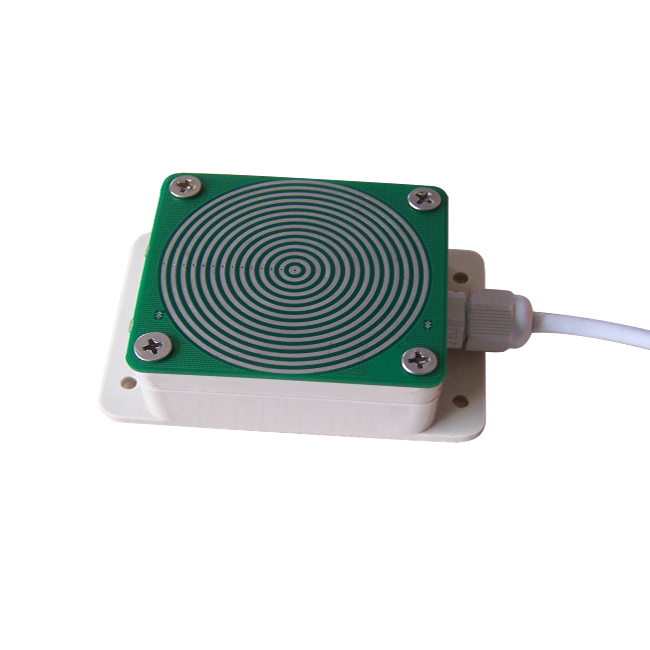

3. Capteur de pluie et de neige

   - Fonction : Distingue et mesure la quantité de pluie et de neige.

   - Fonction : Distinguer avec précision les types de précipitations dans des conditions climatiques variables, utile pour la gestion du trafic et les projets d'irrigation agricole.

 VI. Appareils de mesure du rayonnement solaire

1. Capteur de rayonnement solaire

   - Fonction : Mesure du rayonnement solaire total ou du rayonnement dans des bandes spécifiques.

   - Fonction : À l'aide de piles thermoélectriques ou d'éléments photoélectriques, l'énergie de rayonnement est convertie en un signal électrique, ce qui est d'une grande valeur pour la production d'énergie solaire et la recherche climatique.

2. Capteur ultraviolet (compteur d'indice UV)

   - Fonction : Mesurer l'intensité des rayons ultraviolets.

   - Fonction:

     - Indice UV : Fournit une valeur numérique de l'intensité UV pour aider à évaluer les besoins de protection solaire.

     - Planification d'activités de plein air : pour des conseils sur la protection de la peau, la planification d'activités de plein air et des recherches sur les niveaux d'UV environnementaux.

 VII. Appareils de mesure de la visibilité

1. Visiomètre à diffusion vers l'avant ( capteur de visibilité )

   - Fonction : Mesure de la visibilité atmosphérique.

   Fonction : L'émetteur et le récepteur sont situés à deux endroits, à un certain angle et à une certaine distance. Le récepteur reçoit la lumière diffusée vers l'avant par l'atmosphère. La mesure de l'intensité de la lumière diffusée permet d'en déduire le coefficient de diffusion, d'estimer le coefficient d'extinction et de calculer la visibilité.

2. Visiomètre de transmission

   - Fonction : Mesure de la visibilité atmosphérique.

   - Fonction : Calculer la visibilité en mesurant le coefficient d'extinction moyen de la colonne d'air horizontale entre l'émetteur et le récepteur.

 VIII. Appareils de mesure des phénomènes météorologiques

1. Compteur de phénomènes météorologiques

   - Fonction : Déterminer les phénomènes météorologiques.

   - Fonction : Il s'agit d'un capteur multivarié intelligent composé d'un dispositif de mesure de la visibilité par diffusion , d'un capteur de surveillance des précipitations et de capteurs de température, d'humidité, de direction et de vitesse du vent. Il détermine les phénomènes météorologiques en analysant logiquement ces variables de données.

2. Localisateur de foudre

   - Fonction : Localiser la foudre et mesurer ses paramètres.

   - Fonction : Utiliser les caractéristiques du son, de la lumière et du champ électromagnétique du rayonnement de la foudre pour mesurer à distance les paramètres de la décharge de foudre et envoyer les données de foudre prétraitées en temps réel via le système de communication à la station centrale de traitement des données en temps réel pour le traitement d'intersection, qui peut enregistrer l'heure d'apparition de la foudre, l'emplacement, l'intensité et la polarité et d'autres indicateurs.

 IX. Station météo intégrée

1. station météo intégrée

   - Rôle : Surveillance intégrée d'une variété de données météorologiques.

   - Fonction:

     - Surveillance multiparamètres : comprend généralement la température, l'humidité, la vitesse du vent, la direction du vent, la pression atmosphérique, les précipitations, etc.

     - Enregistrement et transmission des données : enregistrez les données historiques et transmettez-les à un ordinateur ou à d'autres appareils par des moyens sans fil ou filaires.

     - Collecte automatisée de données : La collecte et la transmission continues des données sont réalisées grâce à une technologie d'automatisation pour garantir le temps réel et l'exactitude des données.

 X. Équipement météorologique à applications spéciales

1. Système automatique d'observation météorologique agricole

   - Fonction : observation en temps réel des cultures et de l'environnement extérieur (terre agricole et sol) dont elles dépendent.

   - Fonction : Selon les exigences de l'entreprise, il collecte principalement des données sur le microclimat, les données sur le sol, les paramètres de croissance des cultures et les images et la vidéo de surveillance en direct des terres agricoles, peut être alimenté par divers modes d'alimentation et interagit avec le logiciel de l'ordinateur supérieur pour les données via divers modes de communication.

2. Station d'observation météorologique du trafic

   - Fonction : Surveillance précise et ponctuelle des conditions environnementales routières.

   - Fonction : Il peut être combiné avec d'autres sous-systèmes de surveillance du département de gestion du trafic pour réaliser un système de réseau de sécurité du trafic intelligent, et il peut effectuer une surveillance en temps réel de divers éléments de surveillance requis pour les autoroutes, tels que le brouillard, le givrage de la surface de la route et la neige.

 Résumer

Il existe une grande variété d'appareils de mesure météorologique aux fonctions variées. Ensemble, ils constituent la base du système d'observation météorologique et fournissent des données indispensables aux prévisions météorologiques, à la recherche climatique et à de nombreux secteurs d'activité qui dépendent des conditions météorologiques. Non seulement ces appareils jouent un rôle clé dans la recherche scientifique et les services météorologiques, mais ils ont également un impact profond dans de nombreux domaines, notamment l'agriculture, les transports et l'énergie, permettant à la société humaine de mieux s'adapter à l'environnement naturel et d'en tirer parti. Grâce à l'intégration d'un large éventail de capteurs et de technologies, les systèmes d'observation météorologique modernes sont capables de fournir des informations météorologiques complètes et précises pour aider les citoyens à prendre des décisions plus éclairées.
