Types de capteurs de pluie

INTRODUCTION

Les capteurs de pluie sont des outils essentiels pour la surveillance météorologique, la gestion agricole et la lutte contre les inondations. Il en existe différents types, chacun ayant ses propres principes de fonctionnement, avantages, inconvénients et applications. Dans cet article, nous examinerons en détail les principaux types de capteurs de pluie, notamment le pluviomètre à auget basculant, le pluviomètre capacitif, le pluviomètre optique, le pluviomètre piézoélectrique, le pluviomètre à ultrasons, le pluviomètre radar et le pluviomètre à pesée.

 1. Pluviomètre à auget basculant (capteur de pluie à auget basculant)

 Principe de fonctionnement du pluviomètre à auget basculant

Le pluviomètre à auget basculant utilise un entonnoir pour recueillir l'eau de pluie. Lorsqu'une certaine quantité d'eau s'est accumulée (généralement 0,2 mm), l'entonnoir incline un petit auget, déclenchant un signal électronique. Chaque basculement enregistre une précipitation.

 Avantages du pluviomètre à auget basculant

- Conception simple : structure simple, facile à fabriquer et à entretenir.

- Haute fiabilité : largement utilisé dans les observations météorologiques standard avec une bonne stabilité à long terme.

- Faible coût : prix économique par rapport aux autres types de capteurs.

 Inconvénients du pluviomètre à auget basculant

- Effets du vent : En cas de vent fort, l'eau de pluie peut être emportée ou éclaboussée, ce qui affecte la précision des mesures.

- Exigences d'entretien : Un nettoyage et une inspection réguliers sont nécessaires pour éviter le colmatage par des débris.

- Erreurs en cas de fortes pluies : En cas de fortes pluies, une fréquence de basculement excessive peut entraîner une perte de données ou un retard.

 Rôle et valeur du pluviomètre à augets basculants

- Prévisions météorologiques : Fournit des données de mesure précises pour les prévisions météorologiques et les études hydrologiques.

- Surveillance hydrologique : utilisée pour la surveillance de la quantité d'eau des rivières, des lacs et d'autres plans d'eau afin de soutenir les systèmes d'alerte aux inondations.

 Scénarios d'application du pluviomètre à auget basculant

- Station météo : Largement utilisée dans les stations météorologiques nationales et locales.

- Terres agricoles : utilisées pour la gestion de l’irrigation agricole et l’optimisation de l’utilisation des ressources en eau.

- Stations de surveillance hydrologique : suivi des précipitations dans le bassin versant, appui à la gestion des ressources en eau.

 2. Capteur de pluie capacitif (capteur de pluie capacitif)

 Principe de fonctionnement du capteur de pluie capacitif

Le capteur de pluie capacitif exploite la constante diélectrique de l'eau, supérieure à celle de l'air. Lorsque l'eau s'accumule à la surface du capteur, sa capacité change et le capteur détermine la quantité de pluie en mesurant cette variation.

 Avantages du capteur de pluie capacitif

- Mesure sans contact : aucun contact direct avec l'eau de pluie n'est nécessaire, réduisant ainsi l'usure mécanique et les besoins d'entretien.

- Haute sensibilité : sensible aux petites quantités de pluie, adapté à la surveillance continue.

- Temps de réponse rapide : capable de détecter rapidement les événements pluvieux, adapté à la surveillance en temps réel.

 Inconvénients du capteur de pluie capacitif

- Influence des facteurs environnementaux : Sensible aux facteurs environnementaux tels que la température et l'humidité, peut nécessiter un étalonnage périodique.

- Erreur de faible pluviométrie : la précision des mesures peut être affectée lors de très faibles précipitations.

 Rôle et valeur du capteur de pluie capacitif

- Agriculture de précision : utilisée dans les systèmes d'irrigation intelligents pour optimiser l'environnement de croissance des cultures.

- Surveillance météorologique en temps réel : fournit des données de précipitations de haute précision aux stations météorologiques pour soutenir les prévisions météorologiques.

 Scénarios d'application du capteur de pluie capacitif

- Agriculture intelligente : contrôlez automatiquement le système d'irrigation pour garantir que les cultures reçoivent la bonne quantité d'eau.

- Système d'automatisation : Utilisé pour contrôler l'interrupteur d'automatisation des stores, fenêtres et autres équipements.

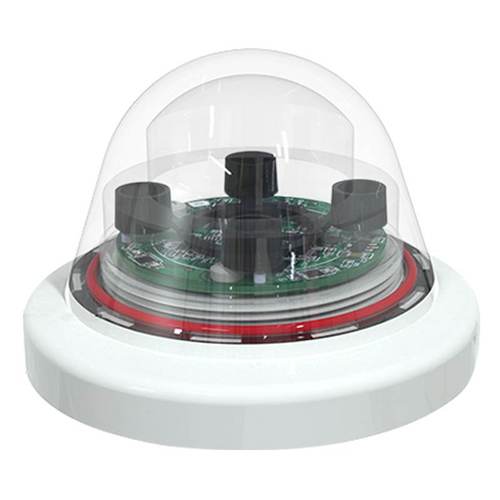

 3. Capteur de pluie optique

Principe de fonctionnement du capteur de pluie optique

Le capteur optique de pluie utilise un faisceau lumineux pour détecter la présence de gouttes de pluie. Lorsqu'une goutte traverse le faisceau lumineux, elle modifie le faisceau lumineux et le capteur mesure la quantité et l'intensité des précipitations en analysant les variations de luminosité.

Avantages du capteur de pluie optique

- Aucune pièce mobile : aucune pièce mécanique mobile, ce qui réduit les taux de défaillance et les besoins de maintenance.

- Très précis : capable de mesurer avec précision l'intensité des précipitations et même de distinguer différentes formes de précipitations telles que la pluie et la neige.

- Temps de réponse rapide : capable de détecter rapidement les événements pluvieux, adapté à la surveillance en temps réel.

 Inconvénients du capteur de pluie optique

- Interférence provenant de sources lumineuses externes : peut être affecté par des sources lumineuses externes (par exemple, la lumière du soleil, les lumières), ce qui peut entraîner une erreur de jugement.

- Impact des débris : La poussière, les insectes et autres débris peuvent affecter le faisceau lumineux, entraînant des erreurs de mesure.

 Rôle et valeur du capteur de pluie optique

- Systèmes de transport intelligents : fournir des données de précipitations en temps réel aux systèmes de contrôle du trafic afin d'optimiser la gestion du flux de trafic.

- Gestion des activités de plein air : Utilisé pour les avertissements météorologiques des activités de plein air afin de garantir la sécurité des activités.

Scénarios d'application du capteur de pluie optique

- Système de contrôle du trafic : ajustez automatiquement les feux de circulation pour réduire les accidents de la circulation.

- Gestion des activités de plein air : Fournir des alertes météo pour les événements sportifs, concerts et autres activités afin d'assurer le bon déroulement des activités.

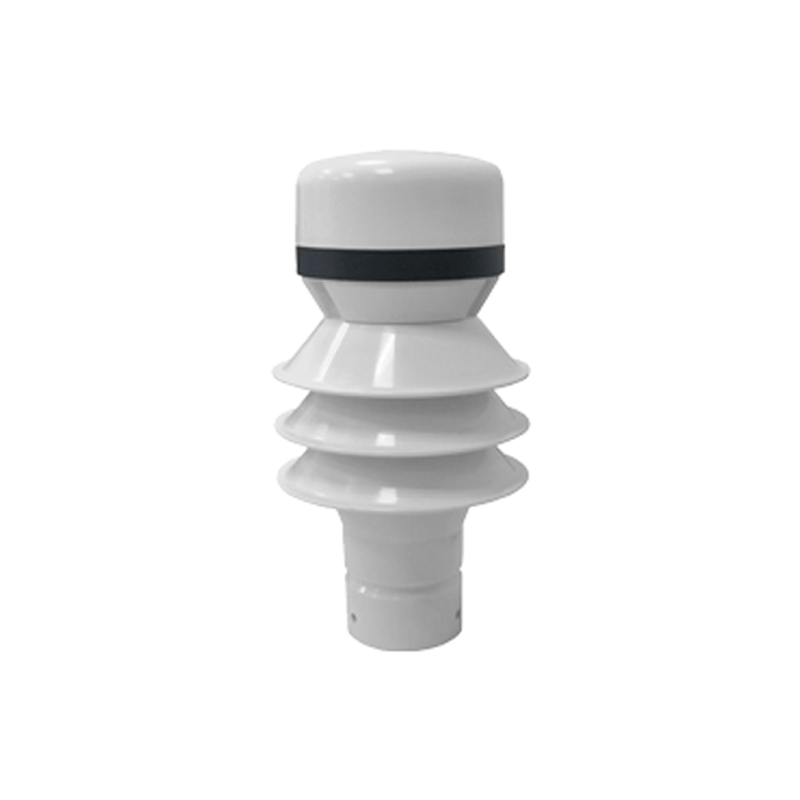

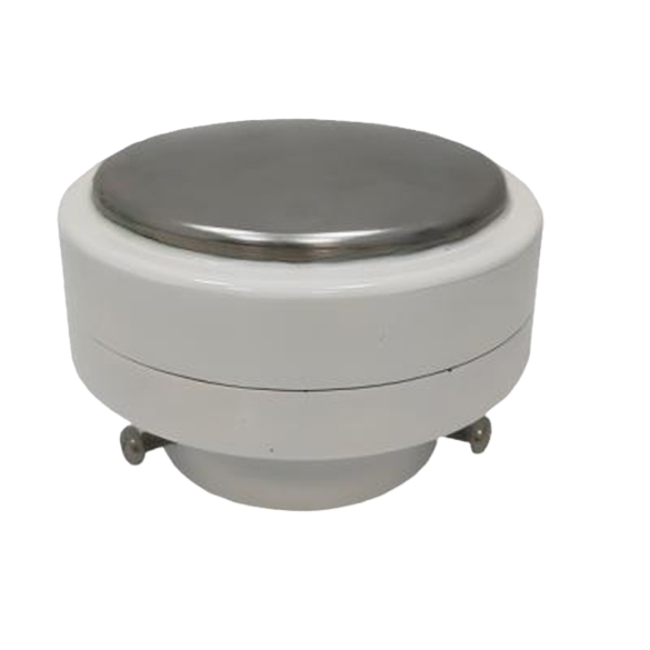

 4. Capteur de pluie piézoélectrique (Pluviomètre piézoélectrique)

 Principe de fonctionnement du capteur de pluie piézoélectrique

Le capteur de pluie piézoélectrique exploite les propriétés des matériaux piézoélectriques. Lorsqu'une goutte de pluie heurte la surface du capteur, le matériau piézoélectrique produit une légère déformation, générant un signal électrique. L'analyse de ces signaux permet de mesurer la taille des gouttes et l'intensité des précipitations.

 Avantages du capteur de pluie piézoélectrique

- Réponse rapide : Réagit rapidement à l'impact des gouttes de pluie, ce qui le rend adapté aux mesures dynamiques.

- Haute précision de mesure : mesure précise de la taille des gouttes de pluie et de l'intensité des précipitations, adaptée à la recherche scientifique.

- Aucune pièce mobile : aucune pièce mécanique mobile, réduisant les taux de défaillance et les besoins de maintenance.

 Inconvénients du capteur de pluie piézoélectrique

- Vieillissement des matériaux : les performances des matériaux piézoélectriques peuvent se détériorer avec le temps et les changements de température, affectant la précision des mesures.

- Effets de la température : les changements de température peuvent affecter les performances du matériau piézoélectrique, entraînant des erreurs de mesure.

Rôle et valeur du capteur de pluie piézoélectrique

- Modélisation des précipitations : Utilisée pour étudier la distribution temporelle et spatiale et les changements d'intensité des précipitations, soutenant l'établissement de modèles climatiques.

- Suivi environnemental : pour suivre l’impact des précipitations sur l’environnement et soutenir la protection et la restauration écologiques.

 Scénarios d'application du capteur de pluie piézoélectrique

- Institutions de recherche scientifique : pour la recherche sur le changement climatique, l'analyse des changements dans les régimes de précipitations.

- Stations de surveillance environnementale : suivi de l'impact des précipitations sur l'écosystème, soutien à la protection de l'environnement.

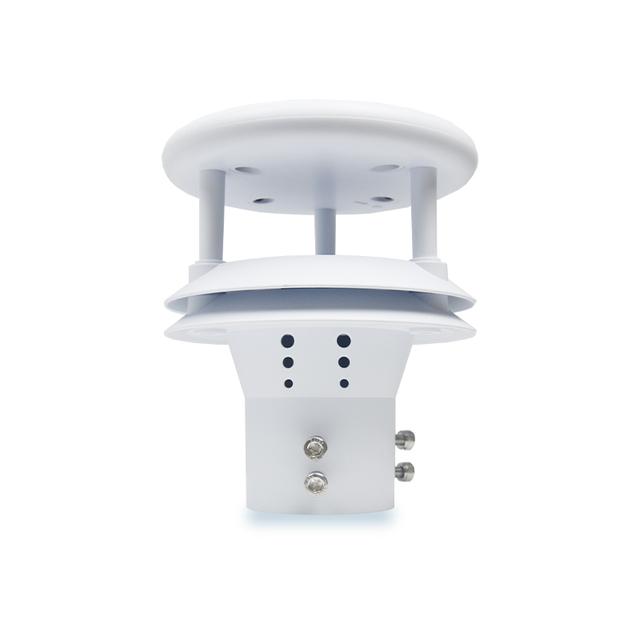

 5. Capteur de pluie à ultrasons (pluviomètre à ultrasons)

Principe de fonctionnement du capteur de pluie à ultrasons

Le capteur de pluie à ultrasons calcule la distance et la vitesse des gouttes de pluie en envoyant des impulsions ultrasoniques et en mesurant le temps nécessaire à ces impulsions pour atteindre les gouttes et revenir. L'analyse de ces données permet de calculer la quantité de pluie tombée.

 Avantages du capteur de pluie à ultrasons

- Mesure sans contact : aucun contact direct avec la pluie n'est requis, ce qui réduit le besoin d'entretien.

- Mesure à longue distance : les précipitations peuvent être mesurées à longue distance, ce qui convient à la surveillance de grandes surfaces.

- Adaptable : peut fonctionner dans des environnements difficiles, adapté à la surveillance à distance.

 Inconvénients du capteur de pluie à ultrasons

- Effets du vent : sensible au vent et aux autres particules en suspension dans l'air, ce qui peut entraîner des erreurs de mesure.

- Environnement complexe : la précision des mesures peut être dégradée dans des conditions météorologiques extrêmes telles que des tempêtes ou des tempêtes de sable.

 Rôle et valeur du capteur de pluie à ultrasons

- Surveillance à distance : utilisée dans les stations météorologiques distantes pour fournir des données de précipitations en continu.

- Surveillance des forêts : Suivi des précipitations dans les forêts pour soutenir la protection et la gestion des écosystèmes.

 Scénarios d'application du capteur de pluie à ultrasons

- Station météo à distance : utilisée pour la surveillance météorologique dans les zones reculées afin de soutenir les prévisions météorologiques.

- Station de surveillance forestière : suivi des précipitations en forêt, soutien à la prévention des incendies et à la protection des écosystèmes.

 6. Pluviomètre radar (capteur de pluie radar)

 Principe de fonctionnement du pluviomètre radar

Le pluviomètre radar utilise un faisceau radar pour détecter les particules de précipitations dans l'atmosphère. Lorsque le faisceau radar rencontre des gouttes de pluie, une diffusion se produit. Le système radar reçoit ces signaux diffusés et obtient des informations sur l'intensité, la répartition et la direction des précipitations.

 Avantages du pluviomètre radar

- Grande zone de couverture : il peut surveiller les précipitations sur une grande zone et convient aux prévisions météorologiques régionales.

- Haute précision : il peut mesurer avec précision l'intensité et la répartition des précipitations, prenant en charge des prévisions météorologiques précises.

- Surveillance à plusieurs niveaux : peut détecter les précipitations à différentes hauteurs et fournir des informations pluviométriques en trois dimensions.

 Inconvénients du pluviomètre radar

- Coût élevé : équipements et technologies complexes, investissements initiaux et coûts de maintenance élevés.

- Exigences techniques élevées : un personnel d'exploitation et de maintenance professionnel est requis et le seuil technique est élevé.

 Rôle et valeur du pluviomètre radar

- Prévisions météorologiques : fournir des données de précipitations de haute précision pour les services météorologiques, prenant en charge les prévisions météorologiques à court et moyen et long terme.

- Alerte précoce en cas de catastrophe : utilisée dans les systèmes d'alerte précoce en cas d'inondations, de tempêtes de pluie et d'autres catastrophes, pour prendre des contre-mesures à l'avance.

 Scénarios d'application du pluviomètre radar

- Services météorologiques : Largement utilisés dans les services météorologiques nationaux et locaux.

- Industrie aéronautique : Fournir des prévisions météorologiques aux compagnies aériennes pour assurer la sécurité des vols.

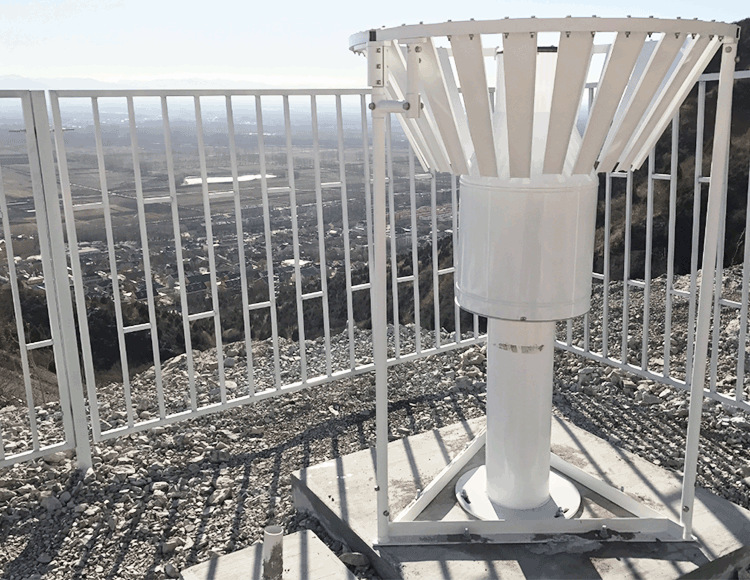

 7. Pluviomètre de pesée (capteur de pluie de pesée)

 Principe de fonctionnement du capteur de pluie de pesée

Le pluviomètre à pesée détermine la quantité de précipitations en mesurant le poids de l'eau de pluie collectée. Il mesure les précipitations solides et liquides et enregistre les heures de début et de fin des précipitations.

 Avantages du capteur de pluie à pesée

- Haute précision : capable de mesurer les précipitations avec précision, particulièrement adapté à la mesure des chutes de neige.

- Surveillance à long terme : Convient pour surveiller les précipitations sur de longues périodes, fournissant un enregistrement de données stable.

- Insensible à l'environnement : Insensible aux facteurs externes tels que le vent, la température, etc., ce qui rend les résultats de mesure plus fiables.

 Peser les inconvénients du capteur de pluie

- Problèmes de dérive : le capteur peut dériver au fil du temps et nécessite un étalonnage régulier.

- Exigences d'entretien : Un nettoyage et un entretien réguliers sont nécessaires pour éviter que des débris n'affectent la précision des mesures.

- Coût plus élevé : cher par rapport aux autres types de capteurs.

 Rôle et valeur du capteur de pluie à pesée

- Recherche hydrologique : Fournit des données de précipitations très précises pour la recherche hydrologique afin de soutenir la gestion des ressources en eau.

- Institutions de recherche : utilisées dans les études sur les changements climatiques pour analyser les tendances des précipitations à long terme.

Scénarios d'application du capteur  de pluie de pesée

- Institutions de recherche : pour les études sur le changement climatique, analysant les tendances des précipitations à long terme.

- Gestion des ressources en eau : Surveillance des variations du volume d’eau dans les rivières, les lacs et autres plans d’eau pour soutenir la gestion des ressources en eau.

 Conclusion

Les capteurs de pluie sont disponibles dans une grande variété de modèles et d'applications, chaque type répondant à des besoins spécifiques en matière de surveillance environnementale, de prévisions météorologiques et de gestion des ressources. Bien que chacun ait ses avantages et ses inconvénients, ils peuvent, ensemble, nous aider à comprendre, prévoir et gérer l'impact des précipitations sur tous les aspects de notre vie. Choisir le bon type de capteur de pluie est essentiel pour garantir des données précises et fiables, favorisant ainsi une prise de décision éclairée et des pratiques durables dans divers secteurs d'activité.

 Résumer les points clés

- Pluviomètres à benne basculante : de construction simple, très fiables et largement utilisés dans les stations météorologiques et la surveillance hydrologique.

- Capteur de pluie capacitif : mesure sans contact à haute sensibilité, adapté à l'agriculture de précision et à la surveillance météorologique en temps réel.

- Capteur de pluie optique : aucune pièce mobile, haute précision, adapté aux systèmes de transport intelligents et à la gestion des activités de plein air.

- Capteur de pluie piézoélectrique : réponse rapide, adapté à la mesure dynamique, adapté à la recherche scientifique et à la surveillance environnementale.

- Capteur de pluie à ultrasons : mesure sans contact, surveillance longue distance, adapté à la surveillance à distance et aux environnements difficiles.

- Pluviomètre radar : grande zone de couverture, haute précision, adapté aux prévisions météorologiques et aux alertes en cas de catastrophe.

- Pluviomètre de pesée : précision extrêmement élevée, adapté à la surveillance à long terme, largement utilisé dans la recherche scientifique et la gestion des ressources en eau.

Grâce à la sélection et à l’application raisonnables de différents types de capteurs de pluie, nous pouvons mieux répondre au changement climatique, optimiser l’utilisation des ressources en eau et apporter un soutien solide au développement durable de la société.
