Mesure de l'encrassement des panneaux solaires

Exploitation et maintenance efficaces des centrales photovoltaïques : analyse complète du système de surveillance de l'encrassement des panneaux solaires

Face à la demande mondiale croissante en énergies renouvelables, l'efficacité énergétique des centrales photovoltaïques (PV) est devenue un enjeu majeur pour le secteur. Cependant, la présence de contaminants à la surface des panneaux solaires, tels que la poussière, les fientes d'oiseaux ou le pollen, peut réduire considérablement leur efficacité, impactant directement le chiffre d'affaires de la centrale. Pour relever ce défi, un système de surveillance de l'encrassement des panneaux solaires (système de mesure de l'encrassement) a été développé. Cet article présente en détail les fonctionnalités, les spécifications techniques, les principes de fonctionnement et les méthodes d'utilisation du système, aidant ainsi les exploitants de centrales photovoltaïques à optimiser leurs décisions d'exploitation et de maintenance et à améliorer leurs retombées économiques.

Pourquoi un système de surveillance des salissures est-il nécessaire ?

La propreté des panneaux solaires a un impact direct sur la capacité de production d'électricité des centrales photovoltaïques. Des études montrent que la contamination de surface peut entraîner une perte de production d'électricité allant jusqu'à 20 %, voire plus, notamment dans les régions arides, poussiéreuses ou très polluées, où ce problème est particulièrement important. Les stratégies de nettoyage traditionnelles reposent souvent sur des calendriers fixes ou des inspections manuelles, ce qui rend difficile de déterminer précisément quand un nettoyage est nécessaire. Cela peut entraîner un nettoyage excessif, augmentant les coûts, ou un nettoyage retardé, entraînant des pertes de production d'électricité.

Le système de surveillance de l'encrassement mesure en temps réel le pourcentage de contamination à la surface des panneaux solaires (taux d'encrassement, SR), calculant ainsi avec précision l'impact de la contamination sur la production d'électricité. Les exploitants peuvent utiliser ces données pour déterminer le moment optimal de nettoyage, évitant ainsi des coûts de maintenance inutiles et garantissant le bon fonctionnement de la centrale.

Principaux avantages du système de surveillance des salissures

Ce système utilise une technologie innovante de mesure optique en boucle fermée des polluants de la lumière bleue et offre les avantages significatifs suivants :

- Installation facile : Convient aux panneaux photovoltaïques nouveaux et existants, il peut être monté directement sur le cadre du panneau solaire et parfaitement intégré au système de gestion de l'installation.

- Mesure précise : surveille en permanence le taux de contamination et le convertit en données sur les pertes de production d'énergie, aidant les opérateurs à prendre des décisions rapides.

- Conception sans entretien : aucun entretien supplémentaire requis, il suffit d'essuyer le capteur lors du nettoyage du panneau solaire.

- Haute adaptabilité : prend en charge le protocole MODBUS standard, le rendant compatible avec divers systèmes de gestion d'installations, idéal pour les projets photovoltaïques mondiaux.

Spécifications techniques du capteur du système de surveillance de la salissure :

- Tension d'alimentation : DC 12V

- Sortie de signal : RS485

- Protocole de communication : Protocole MODBUS standard

- Débit en bauds : 9600 bps

- Consommation électrique moyenne : seulement 1 W, économe en énergie

- Plage de mesure de la contamination : 50 % à 100 %

- Précision de mesure :

  - ±1 % (plage de 90 % à 100 %)

  - ± 3 % (plage de 80 % à 90 %)

  - ± 5 % (plage de 50 % à 80 %)

- Mesure de température (en option) : -50°C à +100°C, précision ±0,5°C (à 25°C)

Ces paramètres garantissent que le système fournit un support de données fiable dans diverses conditions environnementales.

Principe de fonctionnement du capteur de salissure : technologie optique pour une surveillance précise

Le cœur du système de surveillance de l'encrassement repose sur sa technologie de photodiode infrarouge optique. Le capteur émet de la lumière et détecte les signaux réfléchis par la surface du panneau solaire, analysant ainsi la relation entre l'intensité de la réflexion et la propreté de la surface. Le processus spécifique est le suivant :

1. Détection du signal lumineux : la photodiode infrarouge optique capture en continu la lumière réfléchie par la surface du panneau solaire.

2. Traitement des données : le microcontrôleur reçoit et traite les données du signal lumineux, calculant la propreté sur la base d'un modèle d'étalonnage prédéfini.

3. Rapport de contamination Sortie : L'intensité lumineuse réfléchie est convertie en rapport de contamination (SR), qui est ensuite utilisé pour estimer la perte de production d'énergie.

Cette technologie assure une surveillance de haute précision de la salissure, la rendant adaptée à différents climats et types de pollution.

Méthode d'installation du capteur de salissure

1. Installer l'équipement :

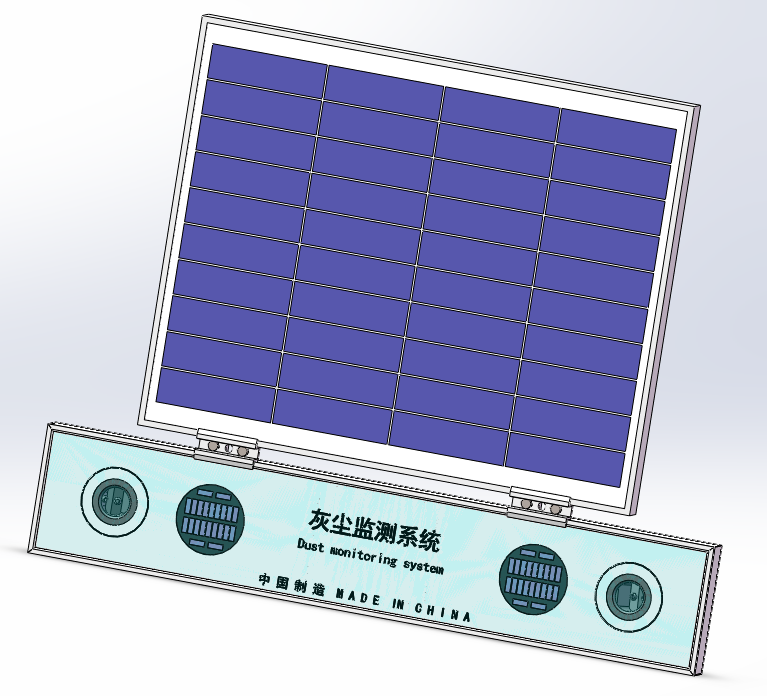

   - Utilisez des pinces spéciales pour fixer le capteur en haut ou sur le côté du panneau solaire, en vous assurant qu'il est au même niveau que le panneau.

   - Assurez-vous que la surface du miroir du capteur fait face au panneau pour détecter avec précision la contamination de surface.

2. Connectez les fils :

   - Connectez la ligne de communication RS485 et la ligne d'alimentation DC 12V.

   - Si seule une alimentation CA est disponible sur place, un convertisseur de puissance CA-CC 12 V extérieur peut être utilisé.

3. Calibrer l'équipement :

   - Effectuez l'étalonnage entre 12h00 et 14h00 par temps clair et ensoleillé.

   - Nettoyez la surface du miroir du capteur, puis appuyez sur le bouton d'étalonnage et maintenez-le enfoncé pendant 10 secondes, puis relâchez-le pour terminer l'étalonnage.

4. Nettoyage de routine :

   - Lors de chaque nettoyage des panneaux solaires, essuyez la sonde du capteur pour garantir des mesures précises.

5. Précautions :

   - Environnement d'étalonnage : l'étalonnage doit être effectué sous un fort ensoleillement, sans couverture nuageuse, pour garantir des données précises.

   - Nettoyage régulier : la sonde du capteur doit être nettoyée en même temps que le panneau solaire pour éviter les divergences de données dues à la contamination de la sonde.

   - Stabilité de l'alimentation : Assurez une alimentation DC 12 V stable pour éviter les fluctuations de tension qui peuvent affecter le fonctionnement de l'appareil.

Pourquoi choisir notre système de surveillance des salissures ?

Sur un marché mondial du photovoltaïque de plus en plus concurrentiel, les gestionnaires d'installations ont besoin d'outils plus intelligents pour optimiser leurs coûts d'exploitation et l'efficacité de leur production d'électricité. Notre système de surveillance de l'encrassement, grâce à sa grande précision, sa simplicité d'utilisation et ses faibles coûts de maintenance, répond parfaitement à cette demande. Qu'il s'agisse de grandes centrales photovoltaïques en zones désertiques ou de petites installations sur toiture urbaine, ce produit offre une assistance fiable.

De plus, le système prend en charge le protocole standard MODBUS, ce qui facilite son intégration aux systèmes de gestion de centrale existants et fournit aux utilisateurs des données en temps réel et des capacités de surveillance à distance. Cela améliore non seulement l'efficacité opérationnelle, mais garantit également la rentabilité à long terme de la centrale.

Conclusion

Le système de surveillance de l'encrassement des panneaux solaires constitue une étape importante vers l'exploitation et la maintenance intelligentes des centrales photovoltaïques. Grâce à la surveillance continue du taux de contamination, les exploitants peuvent prendre des décisions éclairées quant au moment opportun pour le nettoyage, minimiser les pertes de production d'électricité et réduire les coûts de maintenance inutiles. Grâce à sa technologie optique avancée et à sa conception intuitive, ce système est un choix idéal pour les gestionnaires de centrales photovoltaïques du monde entier.

Si vous souhaitez améliorer l'efficacité et la rentabilité de votre centrale photovoltaïque, pensez à intégrer notre système de surveillance des salissures. Contactez-nous dès aujourd'hui pour bénéficier d'une assistance technique et de solutions personnalisées !

Fiche technique du capteur de température du module PV

NBL-W-PPT-SMD-Capteurs-de-température-pour-panneaux-solaires.pdf

Fiche technique du capteur de salissure NBL-W-PSS

Fiche technique du capteur de salissure NBL-W-PSS pour la surveillance des poussières photovoltaïques.pdf
