Principe de fonctionnement du capteur de visibilité 5-10 km

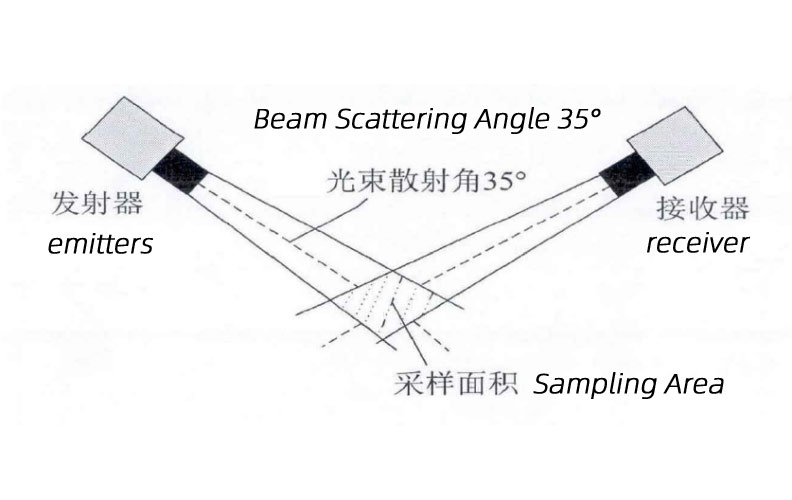

Les capteurs de visibilité sont généralement des instruments qui mesurent les conditions de visibilité à proximité immédiate de l'emplacement. Un visiomètre se compose de composants principaux tels qu'un émetteur de lumière, un récepteur de lumière et un microprocesseur. L'émetteur émet une lumière infrarouge pulsée, tandis que le récepteur détecte la diffusion directe de l'intensité lumineuse pulsée par les particules d'aérosols présentes dans l'atmosphère. Toutes les informations de mesure sont collectées par le microprocesseur et converties en portée optique météorologique (MOR) grâce à des modèles et algorithmes mathématiques spécifiques. Ces données permettent de mesurer divers paramètres atmosphériques, tels que le brouillard, la fumée, la poussière de sable et autres particules en suspension, et d'en déduire les conditions de visibilité.

Concernant l'interprétation du capteur de visibilité de 5 à 10 km , nous pouvons l'expliquer à partir des aspects suivants :

1. Capteur de visibilité d'environ 5 à 10 km

Un « capteur de visibilité de 5 à 10 km » désigne la distance horizontale maximale qu'un capteur peut mesurer, atteignant 5 à 10 kilomètres. La visibilité désigne la distance horizontale maximale à laquelle un objet peut être vu à l'œil nu, laquelle est affectée par les particules en suspension dans l'atmosphère, telles que la poussière, la fumée et les gouttelettes de brouillard. Par conséquent, ces capteurs sont d'une importance capitale dans des domaines tels que l'observation météorologique, la gestion du trafic et la navigation aérienne, car ils permettent de comprendre les conditions de visibilité à un endroit précis et de prendre des décisions en conséquence à temps.

2. Valeur des données de test : position actuelle ou autre position

Les capteurs de visibilité testent principalement les conditions de visibilité autour du lieu d'installation. Ils mesurent et calculent l'intensité et l'angle de diffusion de la lumière dans l'atmosphère afin d'estimer la distance de visibilité maximale dans les conditions atmosphériques actuelles.

La portée de 5 à 10 km de la mesure d'un capteur de visibilité correspond à la distance de visibilité horizontale maximale que le capteur peut mesurer, jusqu'à 10 kilomètres de sa position actuelle. Cependant, il est important de noter que cela ne signifie pas que le capteur peut « voir directement » ou « tester » la visibilité à un point précis situé à 10 kilomètres. Le capteur mesure et calcule les propriétés de la lumière diffusée dans l'atmosphère pour estimer la valeur de visibilité moyenne ou représentative sur l'ensemble de la plage de mesure. Cette valeur est basée sur la position du capteur et les conditions atmosphériques environnantes, et non sur une mesure précise d'un point distant spécifique.

De plus, les mesures réelles peuvent être affectées par divers facteurs tels que la stabilité atmosphérique, la précision du capteur et les facteurs environnementaux (tels que le terrain et les obstructions des bâtiments), qui peuvent influencer la précision des résultats de mesure.

Par conséquent, bien que la plage de mesure des capteurs de visibilité soit de 5 à 10 km, nous devons comprendre que ces données sont une estimation d'une plage relative, et non une mesure précise de la visibilité à un point spécifique situé à 10 kilomètres.

3. Comment déterminer les conditions à 10 km de distance

Cependant, pour répondre à la question de « comment déterminer les conditions à 10 km de distance », il est important de noter que les capteurs de visibilité eux-mêmes ne peuvent pas juger directement les conditions à 10 km de distance.

Néanmoins, dans les applications pratiques, nous pouvons déduire indirectement les conditions de visibilité à 10 km grâce aux méthodes suivantes :

1. Consultez les données historiques : si la zone dispose de données d’observation météorologique à long terme, l’analyse des données de visibilité historiques peut aider à estimer les tendances ou les changements actuels de visibilité sur une période donnée.

2. Observer les phénomènes météorologiques : L’observation de l’intensité et de l’étendue des phénomènes météorologiques actuels (tels que le brouillard, la brume, la pluie, la neige, etc.) combinée aux prévisions météorologiques peut fournir un jugement initial sur la question de savoir si la visibilité à 10 km sera affectée.

3. Utiliser un équipement de mesure de niveau supérieur : comme mentionné précédemment, les équipements de mesure plus avancés tels que le LiDAR et la télédétection par satellite ont une distance de détection plus longue et une précision de mesure plus élevée, fournissant des données de visibilité plus précises.

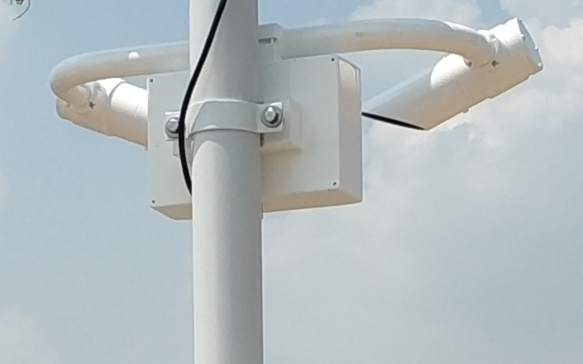

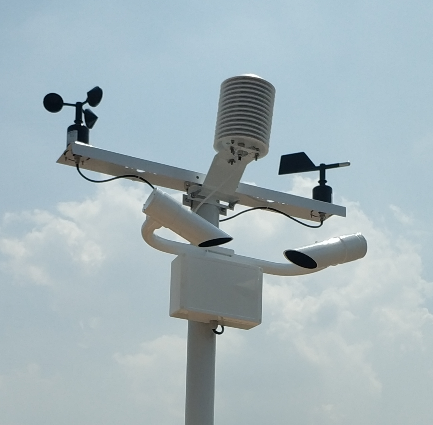

4. Exigences de hauteur d'installation pour les capteurs de visibilité :

Concernant la hauteur d'installation, bien qu'il soit théoriquement avantageux d'avoir une hauteur d'installation élevée pour réduire l'impact des obstacles au sol et des interférences sur les résultats de mesure, cette hauteur n'est pas forcément optimale. D'une part, une installation trop élevée du capteur peut augmenter sa vulnérabilité au vent et à d'autres facteurs naturels, affectant ainsi sa stabilité et sa durée de vie. D'autre part, les exigences en matière de hauteur d'installation varient selon les modèles et types de capteurs de visibilité, et doivent être choisies en fonction des circonstances.

Par conséquent, lors du choix de la hauteur d'installation d'un capteur de visibilité, il est nécessaire de prendre en compte plusieurs facteurs. En règle générale, la hauteur d'installation doit être conforme aux recommandations du fabricant et ajustée en fonction de la situation réelle. Il est également important d'éviter les obstacles et les interférences afin de garantir un fonctionnement précis et stable du capteur.

En résumé, la précision des capteurs de visibilité est affectée par divers facteurs, notamment les performances du capteur, le principe de mesure, les facteurs environnementaux et la méthode d'installation.

Premièrement, du point de vue du principe de mesure, les capteurs de visibilité détectent généralement les particules en suspension dans l'air au moyen de lasers, de rayons infrarouges, etc., afin d'en déduire la visibilité. La taille, la forme, la densité et la répartition de ces particules dans l'atmosphère influencent les résultats de mesure du capteur. Par conséquent, la précision d'un capteur dépend en premier lieu de ses propres capacités de mesure et de ses algorithmes de traitement des données.

Deuxièmement, les facteurs environnementaux influencent également la précision du capteur. Par exemple, des conditions telles que la température, l'humidité et la vitesse du vent peuvent influencer les résultats de mesure. De plus, le capteur doit être installé dans un endroit à l'abri de l'ombre et des interférences afin de garantir la précision des données mesurées.

Lors de la sélection et de l'installation des capteurs, divers facteurs doivent être pris en compte et sélectionnés et ajustés en fonction de la situation réelle.
