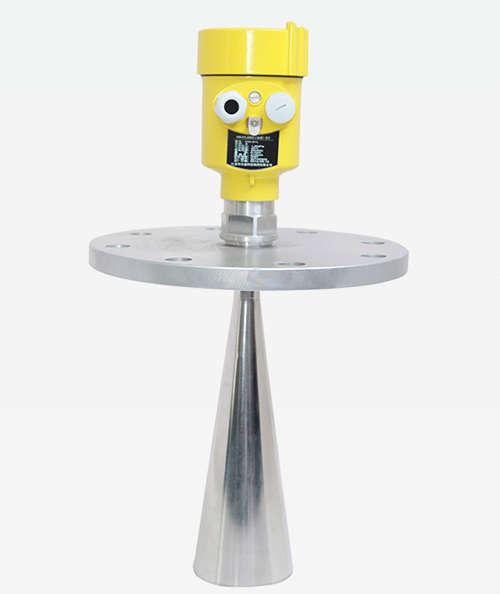

Jauge de niveau d’eau radar : outil essentiel sans contact pour la surveillance hydraulique & alerte aux inondations

1. Jauge de niveau d’eau radar : définition & caractéristiques irremplaçables

La jauge de niveau d’eau radar, également connue sous le nom de radar de niveau d’eau, est un appareil électronique qui utilise des ondes électromagnétiques haute fréquence pour détecter la distance à la cible et la hauteur du niveau liquide. Par rapport à la mesure de contact traditionnelle (ex. type flotteur) ou à la mesure de pression différentielle, la jauge de niveau d’eau radar occupe une position irremplaçable dans la surveillance hydraulique grâce à sa méthode de mesure sans contact unique.

1.1 Définition essentielle de la jauge de niveau d’eau radar

La jauge de niveau d’eau radar émet des ondes électromagnétiques (impulsions micro-ondes) vers la surface de l’eau, reçoit le signal réfléchi par la surface de l’eau et calcule la distance entre le capteur et la surface de l’eau en utilisant le temps de propagation des ondes électromagnétiques, obtenant ainsi indirectement le niveau d’eau réel.

1.2 Avantages uniques de la jauge de niveau d’eau radar

La caractéristique sans contact de la jauge de niveau d’eau radar lui confère d’excellentes performances et stabilité dans les environnements aquatiques extérieurs complexes :

• Forte résistance aux interférences environnementales : non affectée par la température atmosphérique, la pression, la densité de l’air, le vent, la pluie ou l’humidité relative.

• Haute tolérance à la qualité de l’eau : non affectée par les polluants, sédiments, débris flottants (ex. plantes aquatiques, déchets) dans l’eau, aucun besoin de puits de protection contre les vagues.

• Haute précision & grande plage de mesure : précision de mesure pouvant atteindre le millimètre (mm), large plage de mesure, ex. jusqu’à 30 mètres, même les produits haut de gamme comme NiuBoL jusqu’à 65 mètres, répondant aux besoins de surveillance de grands réservoirs et rivières.

• Faible entretien & longue durée de vie : mesure sans contact signifie que la sonde ne contacte pas le corps d’eau, faible usure, coût d’entretien extrêmement bas, longue durée de service.

• Intégration facile : acquisition continue possible, avec ajout de système d’alimentation solaire, très pratique pour la gestion sans surveillance et la surveillance en temps réel à distance.

2. Principe & innovation technologique de la jauge de niveau d’eau radar (FMCW)

La technologie essentielle de la jauge de niveau d’eau radar réside dans la manière dont elle mesure précisément le temps « aller-retour » des ondes électromagnétiques jusqu’à la surface de l’eau et convertit les minuscules différences de temps au niveau nanoseconde en données de distance précises.

2.1 Principe de télémétrie radar traditionnel (simplifié)

Impulsion radar émise par l’antenne, réfléchie par la surface de l’eau, reçue par la même antenne.

Distance (D) = Vitesse de propagation des ondes électromagnétiques (C) * Temps aller-retour (T)/2

Comme la vitesse de propagation C des ondes électromagnétiques est constante (vitesse de la lumière), mesurer le temps aller-retour précis T permet d’obtenir la distance D à la surface de l’eau.

2.2 Principe de la technologie à onde continue modulée en fréquence (FMCW)

Les jauges de niveau d’eau radar modernes comme celles de NiuBoL adoptent principalement la technologie à onde continue modulée en fréquence (FMCW), opérant particulièrement dans la bande radar millimétrique haute fréquence 77 GHz~79 GHz.

Étapes de fonctionnement :

• Signal d’émission : l’antenne émet des impulsions micro-ondes extrêmement étroites dont la fréquence change linéairement dans le temps (modulation de fréquence).

• Signal de réception : reçoit le signal d’impulsion réfléchi par la surface de l’eau.

• Calcul de différence de temps : en raison du minuscule intervalle de temps entre émission et réception, mélanger le signal émis actuel avec le signal reçu à l’extrémité réceptrice pour produire un signal de fréquence différence.

• Conversion de distance : ce signal de fréquence différence fb est proportionnel à la distance radar D. En mesurant fb au niveau milliseconde, le temps T au niveau nanoseconde peut être calculé avec haute précision, obtenant ainsi la distance D.

Avantages FMCW : comparé au radar à impulsion traditionnel, le radar FMCW a une plus grande bande passante de fonctionnement, résultant en une résolution et précision de mesure plus élevées, tout en réalisant une architecture RF plus compacte et une zone aveugle de mesure plus petite.

3. Caractéristiques produit & indicateurs de la jauge de niveau d’eau radar NiuBoL (77 GHz)

La jauge de niveau radar NiuBoL utilise la technologie à onde continue modulée en fréquence 77 GHz~79 GHz pour réaliser une surveillance de niveau d’eau haute performance.

3.1 Caractéristiques fonctionnelles exceptionnelles

• Bande passante haute fréquence : basée sur une puce RF millimétrique CMOS auto-développée, haute fréquence de fonctionnement, grande bande passante, garantissant une précision de mesure au millimètre.

• Angle de faisceau étroit : angle de faisceau d’antenne le plus étroit seulement 8°, énergie concentrée, forte anti-interférence. Moins affecté par les interférents environnementaux (ex. berges de rivière, tuyaux) lors de l’installation.

• Plage & zone aveugle : plage maximale jusqu’à 65 mètres, zone aveugle dans les 15 cm, forte applicabilité pour les grands réservoirs.

• Sécurité : puissance d’émission extrêmement faible, sans danger pour le corps humain et l’environnement.

• Intelligent : fonction de filtrage d’échos faux, améliorant la fiabilité de mesure.

• Design intégré : design de lentille intégré, taille compacte, installation rapide facile.

3.2 Principaux indicateurs techniques de la jauge de niveau d’eau radar NiuBoL

4. Scénarios d’application de la jauge de niveau d’eau radar NiuBoL & guide d’installation

4.1 Scénarios d’application étendus de la jauge de niveau d’eau radar NiuBoL

La jauge de niveau d’eau radar joue un rôle clé dans plusieurs domaines grâce à sa haute précision et forte adaptabilité environnementale :

• Surveillance & alerte aux engorgements urbains : l’une des applications les plus répandues. Surveillance en temps réel des changements de niveau d’eau dans les ponceaux de ponts, routes basses, canalisations de drainage, rivières et lacs urbains, fournissant des données dynamiques réelles au backend de gestion urbaine, émettant des alertes aux engorgements en temps opportun, garantissant la sécurité des biens et des personnes.

• Relevé hydrologique & contrôle des inondations : utilisée pour la surveillance du niveau d’eau et du stockage dans rivières, lacs, réservoirs, fournissant une base de décision pour la planification des ressources en eau, le contrôle des inondations et la résistance à la sécheresse.

• Irrigation agricole : surveille le niveau d’eau des canaux et zones d’irrigation, réalisant une allocation précise des ressources en eau et une utilisation efficace.

• Domaine industriel : appliquée à la surveillance de niveau liquide/niveau d’eau dans le pétrole, la chimie, les centrales électriques, le drainage urbain et autres environnements industriels.

4.2 Méthode d’installation de la jauge de niveau d’eau radar NiuBoL & précautions

L’installation de la jauge de niveau d’eau radar est relativement simple, mais pour garantir la précision de mesure, noter strictement les deux points suivants :

Garantie de perpendicularité :
Assurer que la jauge de niveau d’eau est installée perpendiculairement à la surface de l’eau. Si inclinée, l’amplitude du signal réfléchi s’affaiblit, affectant la télémétrie normale et la précision.

Évitement des interférences :
Éviter que le faisceau d’émission frappe des interférents tels que les bords de berges de rivière, tuyaux, supports, boulons d’installation, etc., qui peuvent produire de faux échos interférant avec le signal réel de la surface de l’eau.

Un angle de faisceau plus étroit (ex. 8° de NiuBoL) facilite l’évitement des interférents lors de l’installation.

Recommander l’installation au-dessus d’une surface d’eau ouverte ; si installation obligatoire dans un puits de protection contre les vagues, assurer que la paroi intérieure du puits est lisse et éloignée de l’angle de faisceau.

Questions courantes (FAQ)

Q : La jauge de niveau d’eau radar peut-elle vraiment atteindre une précision de mesure au millimètre ?
R : Oui. Grâce à l’onde millimétrique haute fréquence (77 GHz~79 GHz) et à la haute résolution de la technologie FMCW, la jauge de niveau d’eau radar moderne peut atteindre une précision de ±1 mm à courte distance et en environnement standard.

Q : La mesure de la jauge de niveau d’eau radar est-elle affectée par de fortes pluies ou un brouillard dense ?
R : Comparée à l’ultrasonique, l’onde radar est peu affectée par l’environnement atmosphérique (ex. pluie, brouillard). Le signal radar a une forte pénétration, maintenant une précision de mesure stable.

Q : Les débris flottants sur la surface de l’eau (ex. plantes aquatiques, bouteilles en plastique) affectent-ils la mesure radar ?
R : Le faisceau radar couvre généralement une grande surface d’eau, recevant la moyenne d’un grand nombre de signaux réfléchis. Un ou quelques objets flottants n’affectent pas significativement la mesure globale, et sa mesure sans contact est intrinsèquement non affectée par les débris flottants.

Q : Quelle est la plage maximale de la jauge de niveau d’eau radar NiuBoL ? Adaptée à l’utilisation en réservoir ?
R : La plage maximale de la jauge de niveau radar NiuBoL atteint 65 mètres, répondant pleinement aux besoins d’application à grande plage pour grandes rivières, réservoirs, puits profonds ou hubs hydrauliques.

Q : Pourquoi la jauge de niveau d’eau radar nécessite-t-elle un angle de faisceau extrêmement étroit ?
R : Un angle de faisceau étroit (ex. 8°) concentre l’énergie, améliorant le rapport signal/bruit ; plus important, réduit au maximum le faisceau d’émission frappant les interférents environnementaux d’installation (ex. structure de pont, berge de rivière, paroi de tuyau), évitant les faux échos.

Q : Comment assurer la perpendicularité lors de l’installation de la jauge de niveau d’eau radar ?
R : Utiliser un niveau ou un support d’installation professionnel pour l’ajustement. Après installation, il est préférable de visualiser la courbe d’écho via le backend du système pour assurer une qualité de signal stable.

Q : La jauge de niveau d’eau radar nécessite-t-elle un étalonnage régulier ? Fréquence d’entretien élevée ?
R : La jauge de niveau d’eau radar est une mesure sans contact, généralement aucun étalonnage fréquent nécessaire. Aucune pièce mobile, coût d’entretien très bas, seulement vérifier régulièrement la surface pour saleté ou condensation, confirmer la stabilité d’installation.

Q : Quelle est la consommation d’énergie de la jauge de niveau d’eau radar ? Peut-elle utiliser l’alimentation solaire ?
R : La jauge de niveau d’eau radar moderne (ex. NiuBoL, consommation maximale 0,6 W) met l’accent sur la faible consommation, très adaptée au système d’alimentation solaire et à l’utilisation de batterie, réalisant une surveillance extérieure sans surveillance fiable à long terme.

Q : La jauge de niveau d’eau radar présente-t-elle un risque de radiation pour le corps humain ?
R : La puissance d’émission de la jauge de niveau radar NiuBoL est extrêmement faible,
