Qu'est-ce qu'un capteur de dioxyde de carbone ?

Explication du capteur de dioxyde de carbone

 Définition du capteur de dioxyde de carbone

Un capteur de dioxyde de carbone est un appareil utilisé pour détecter la concentration de dioxyde de carbone (CO2) dans l'air. Il utilise un principe de fonctionnement spécifique pour mesurer avec précision la quantité de dioxyde de carbone dans l'environnement, fournissant ainsi des données environnementales essentielles pour divers scénarios d'application.

 Principe de fonctionnement du capteur de CO2

Le principe de fonctionnement des capteurs de CO2 repose sur les technologies suivantes, dont la plus courante est la technologie infrarouge non dispersive (NDIR).

1. Technologie infrarouge non dispersive (NDIR) :

   Principe : Le capteur NDIR contient une source de lumière infrarouge, une chambre d'échantillon, un filtre d'une longueur d'onde spécifique et un détecteur infrarouge. Lorsque la lumière infrarouge traverse la chambre d'échantillon contenant de l'air, les molécules de CO2 absorbent la lumière infrarouge à une longueur d'onde spécifique (par exemple, 4,26 µm). Le détecteur mesure l'intensité de la lumière après son passage et calcule la concentration en CO2 due à l'augmentation de l'absorption lumineuse induite par cette augmentation.

   - Avantages : Haute précision, sélectivité et stabilité, largement utilisé dans divers scénarios de surveillance et de contrôle de l'environnement.

2. Capteurs électrochimiques :

   Principe : Les capteurs électrochimiques détectent la concentration de CO2 par une réaction chimique. Le capteur contient un électrolyte qui réagit avec le CO2, et le signal électrique généré par cette réaction est proportionnel à la concentration de CO2.

   - Avantages : Coût inférieur, adapté aux applications portables et à faible coût.

3. Capteurs à semi-conducteurs :

   - Principe : Les capteurs à semi-conducteurs détectent le CO2 en utilisant la propriété selon laquelle la résistance du matériau semi-conducteur varie avec la concentration de CO2. Lorsque la concentration de CO2 varie, la résistance du semi-conducteur varie en conséquence, et la concentration de CO2 peut être déterminée en mesurant le changement de résistance.

   - Avantages : Temps de réponse rapide, adapté aux environnements en évolution rapide.

4. Capteur de conductivité thermique :

   - Principe : Les capteurs de conductivité thermique détectent le CO2 en mesurant la conductivité thermique du gaz. La conductivité thermique du CO2 est différente de celle des autres gaz, de sorte que la concentration en CO2 peut être déduite du changement de conductivité thermique.

   - Avantages : Structure simple, adaptée à certaines applications spécifiques.

 Troisièmement, le rôle et la valeur des capteurs de dioxyde de carbone

1. Surveillance environnementale :

   - Contrôle de la qualité de l'air intérieur : les capteurs de CO2 aident à maintenir un environnement respiratoire approprié et à prévenir une concentration excessive de CO2, qui peut affecter la santé humaine.

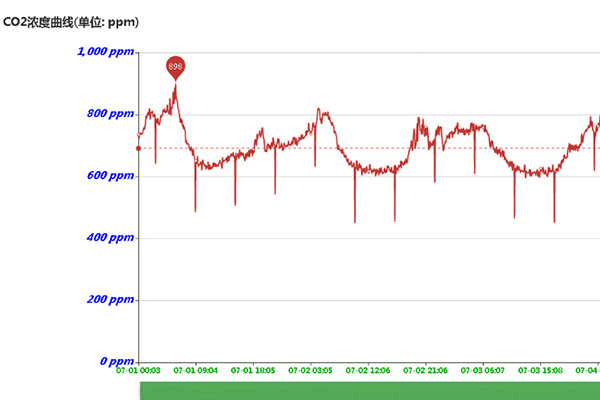

   - Évaluation de la qualité de l'air : surveillance en temps réel de la concentration en dioxyde de carbone dans l'environnement, pour fournir des données à l'appui de l'évaluation de la qualité de l'air afin de prévenir la pollution atmosphérique.

2. Contrôle industriel :

   - Sécurité de production : Dans des environnements tels que les usines et les mines, la concentration de CO2 est surveillée pour assurer la sécurité des travailleurs et éviter les risques d'asphyxie.

   - Surveillance du processus de production : Surveiller la concentration de gaz pendant la production pour garantir la sécurité et la stabilité de l'environnement de production.

3. Applications agricoles :

   - Culture en serre : Favorise la croissance des cultures et améliore le rendement et la qualité en régulant la concentration en CO2.

   - Gestion de l'agriculture de précision : Surveiller la concentration de CO2 dans les terres agricoles pour optimiser les programmes d'irrigation et de fertilisation.

4. Protection de la santé :

   - Qualité de l'air intérieur : Dans les bureaux, les écoles, les hôpitaux et autres lieux publics, les capteurs de CO2 peuvent surveiller la qualité de l'air intérieur et prévenir les problèmes de santé causés par une concentration élevée de CO2.

5. efficacité énergétique :

   - Système CVC : Dans les systèmes CVC, la ventilation est automatiquement ajustée en fonction de la concentration en CO2 pour améliorer l'efficacité énergétique et réduire la consommation d'énergie.

6. Applications médicales :

   - Surveillance du ventilateur et de l'anesthésie : surveillance des niveaux de CO2 dans la respiration du patient pour garantir un traitement sûr.

7. transport :

   - Surveillance des émissions des véhicules : évaluer la qualité de l'air et surveiller la concentration de CO2 dans les émissions des véhicules.

8. recherche scientifique :

   - Recherche sur le changement climatique : surveillance des changements de concentration de CO2 dans l'atmosphère, fournissant des données à l'appui de l'étude du changement climatique mondial.

 Quatrièmement, les scénarios d’application du capteur de dioxyde de carbone

1. Capteur de CO2 pour environnement intérieur :

   - Famille : surveillance et contrôle de la qualité de l'air intérieur pour assurer santé et confort.

   - Bureau : Assurer un environnement confortable et efficace pour les occupants.

   - Écoles : Maintenir un bon environnement d’apprentissage et améliorer l’efficacité de l’apprentissage des élèves.

   - Hôpitaux : Maintenir un environnement de soins de santé de haute qualité pour préserver la santé des patients.

2. Les capteurs de CO2 sont utilisés en agriculture :

   - Serres : Optimiser les conditions de croissance des plantes et augmenter les rendements des cultures.

   - Serres agricoles : surveiller la concentration en dioxyde de carbone à l'intérieur de la serre pour fournir un environnement gazeux adapté à la croissance des cultures.

3. Les capteurs de dioxyde de carbone sont utilisés dans l’industrie :

   - Usines chimiques : surveiller la concentration de gaz pendant le processus de production pour garantir la sécurité de la production.

   - Mines : Assurer la sécurité des travailleurs et éviter les risques d’asphyxie.

   - Parkings souterrains : surveiller la qualité de l'air pour assurer la sécurité des véhicules entrant et sortant.

4. Les capteurs de dioxyde de carbone sont utilisés dans les transports :

   - Surveillance des émissions des véhicules : évaluation de la qualité de l'air et suivi de la concentration en CO2 émise par les véhicules.

5. Capteurs de CO2 pour maisons intelligentes :

   - Intégration dans des systèmes intelligents : régulation automatique de l'environnement intérieur pour une meilleure qualité de vie et une meilleure efficacité énergétique.

6. Capteurs de CO2 pour la recherche environnementale :

   - Recherche sur le changement climatique : études de terrain et collecte de données liées aux niveaux de CO2 atmosphérique.

 V. Guide d'installation du capteur de CO2

L'installation d'un capteur de CO2 se fait généralement selon les étapes décrites ci-dessous. Veuillez noter que les étapes d'installation spécifiques peuvent varier selon le modèle de capteur et les instructions du fabricant. Voici les consignes d'installation générales :

1. Sélectionnez l'emplacement de montage du capteur de dioxyde de carbone (capteur de CO2) :

   - Représentatif : Assurez-vous que l'emplacement d'installation est représentatif du niveau moyen de CO2 dans la zone à surveiller.

   - Évitez les interférences : évitez d'installer le capteur dans un endroit où il sera directement exposé au soleil, au vent, à la pluie ou à la chaleur.

   - Loin des sources : Assurez-vous que le capteur est situé loin des sources susceptibles de produire du CO2, telles que les équipements de combustion ou les évents, pour éviter des lectures erronées.

   - Hauteur intérieure : Pour les installations intérieures, le capteur doit être situé à la hauteur de la zone d'activité de la personne, généralement entre 1,5 et 2 mètres.

2. Préparez les outils et le matériel :

   - Outils : Assurez-vous d'avoir les bons outils, tels que des tournevis, des perceuses, des coupe-fils, etc.

   - Accessoires : Préparez les accessoires d'installation nécessaires tels que des vis, des supports, du ruban adhésif ou des boulons d'ancrage.

3. Installer le capteur de CO2 :

   - Montage mural : marquez la position de montage sur le mur, percez des trous et installez des vis de fixation ou des boulons d'ancrage pour fixer le capteur sur le mur, assurez-vous qu'il est stable et de niveau.

   - Type de suspension : Suspendez-le à une hauteur appropriée à l'aide d'une perche ou d'un câble.

4. Connectez les câbles d'alimentation et de signal :

   - Alimentation : Selon les besoins en énergie du capteur (par exemple DC 12V-24V), connectez le câble d'alimentation au capteur et assurez-vous que l'alimentation est stable et fiable.

   - Ligne de signal : si le capteur prend en charge la transmission de données à distance (par exemple RS485, sortie 4-20 mA), connectez la ligne de signal correspondante.

   - Vérifiez les connexions : assurez-vous que toutes les connexions sont fermes et correctes, et que les câbles ont été correctement fixés pour éviter tout dommage éventuel.

5. Calibrez le capteur (si nécessaire) :

   - Outil d'étalonnage : étalonnez le capteur à l'aide d'un outil ou d'une procédure d'étalonnage conformément aux instructions du fabricant.

   - L'étalonnage garantit : que le capteur fournit des lectures précises.

6. tester le capteur :

   - Test de fonctionnalité : une fois l'installation terminée, testez le capteur pour vous assurer qu'il fonctionne correctement.

   - Vérification du signal : vérifiez que le signal de sortie correct est présent et que les lectures sont raisonnables.

7. Terminez l'installation :

   - Organiser les câbles : après avoir confirmé que le capteur fonctionne correctement, organisez tous les câbles pour vous assurer qu'ils ne présentent pas de risque de trébuchement pour les déplacements du personnel.

   - Protection : Si le capteur nécessite une protection (par exemple, un blindage), installez-le correctement.

8. Registres et documentation :

   - Informations d'enregistrement : enregistrez la date d'installation du capteur, son emplacement et toute information d'étalonnage pertinente pour la maintenance et l'étalonnage futurs.

Résumé

Le capteur de dioxyde de carbone (CO2), en tant qu'important dispositif de surveillance environnementale, offre de nombreuses applications et une valeur sociale importante. Grâce à sa capacité de surveillance précise, il améliore non seulement la qualité de vie des personnes, mais démontre également son importance pour la protection de l'environnement, l'amélioration de la productivité et la recherche scientifique. Grâce au développement continu de la science et de la technologie, les performances des capteurs de dioxyde de carbone continueront de s'améliorer, apportant plus de confort et de protection au quotidien et au travail.

Fiche technique du capteur de dioxyde de carbone ( capteur de CO2 ) :

Manuel d'instructions du capteur de dioxyde de carbone NBL-W-CO2-2000ppm.pdf

Manuel d'instructions du capteur de dioxyde de carbone NBL-W-CO2 5 000 ppm.pdf
