Qu'est-ce qu'un capteur de précipitations ?

Présentation des capteurs de précipitations

Un capteur de précipitations , également appelé pluviomètre, est un instrument hydrométéorologique utilisé pour mesurer la quantité de pluie dans la nature. Il est capable de convertir la quantité de pluie collectée en un signal numérique facilitant la transmission, le traitement, l'enregistrement et l'affichage des données. Ces capteurs sont essentiels pour la recherche météorologique, la gestion des ressources en eau, la planification agricole, l'alerte aux inondations et la surveillance environnementale.

Il existe plusieurs types de capteurs de précipitations sur le marché, chacun ayant des principes de fonctionnement et des caractéristiques d'application différents. Voici quelques-uns des types les plus courants :

1. Rain gauge (Pluviometer):

   - Type : désigne généralement différents types de capteurs de pluie.

   - Caractéristiques : Structure simple, fonctionne en collectant et en mesurant la quantité totale de précipitations.

2. Capteur de pluie optique :

   Principe de fonctionnement : détecte les précipitations grâce à un faisceau lumineux. Lorsqu'une goutte de pluie traverse le faisceau lumineux, l'intensité ou la trajectoire de la lumière change, détectant ainsi les précipitations.

   - Caractéristiques : Il peut détecter la taille et la vitesse des gouttes de pluie et convient aux occasions où des mesures de haute précision sont requises.

3. Capteur de pluie de type pesée :

   - Principe de fonctionnement : Mesure le poids des précipitations collectées par pesée.

   - Caractéristiques : capable de fournir des données de précipitations très précises, adaptées à la recherche scientifique et à la surveillance de haute précision.

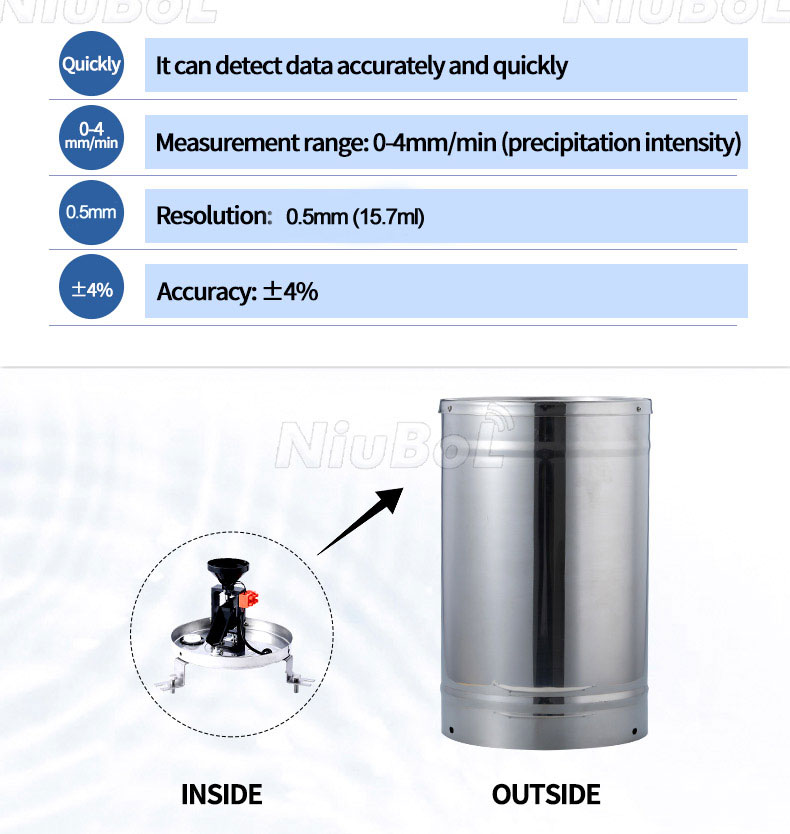

4. Capteur de pluie à auget basculant

Le pluviomètre à auget est un capteur de précipitations important, qui convertit les précipitations en informations numériques quantifiables grâce à une structure mécanique spécifique. Il se compose principalement d'un pluviomètre, d'un auget basculant, d'un interrupteur à lames et d'autres composants. Son principe de fonctionnement est le suivant :

L'eau de pluie est d'abord collectée par le générateur de pluie et s'écoule dans l'auget basculant à travers l'entonnoir filtrant.

Lorsque la quantité d'eau à l'intérieur du godet basculant atteint une certaine hauteur (par exemple 0,1 mm, 0,2 mm ou 0,5 mm), le godet basculant perd son équilibre et se retourne, évacuant l'eau.

Chaque basculement du godet basculant génère un signal d'impulsion via le commutateur à lames, qui est ensuite transmis au système d'acquisition de données.

Le système d’acquisition de données calcule les précipitations réelles en fonction du nombre de signaux d’impulsion reçus.

Chaque type de capteur de précipitations possède ses propres applications et avantages. Le choix du type de capteur à utiliser dépend généralement de facteurs tels que la précision de mesure requise, les conditions environnementales, le coût et les exigences de maintenance.

Caractéristiques fonctionnelles des capteurs de pluie à augets basculants

Le capteur de pluie à auget basculant présente les caractéristiques fonctionnelles importantes suivantes :

1. Mesure de haute précision : Grâce à sa structure mécanique et à ses composants électroniques précis, le capteur de pluie à auget basculant permet une mesure de haute précision des précipitations. Sa résolution peut atteindre 0,1 mm ou 0,2 mm, ce qui répond aux besoins de différents scénarios d'application.

2. Haut degré d'automatisation : le capteur peut terminer automatiquement le processus de collecte des précipitations, de mesure et de transmission des données, sans intervention humaine, améliorant considérablement l'efficacité et la précision.

3. Facilité d'installation et d'entretien : l'installation du capteur de pluie à auget basculant est relativement simple, il suffit de suivre les instructions. De plus, ses faibles coûts d'entretien permettent une utilisation à long terme sur le terrain.

4. Transmission de données pratique : le capteur prend en charge une variété de systèmes d'acquisition de données prenant en charge l'utilisation de la transmission de données filaire ou sans fil, ce qui permet aux utilisateurs d'obtenir des données de précipitations à tout moment.

5. Adaptable : avec une conception extérieure entièrement environnementale, peut résister aux intempéries et dispose d'une fonction de chauffage pour s'adapter à l'environnement à basse température.

6. Faible consommation d'énergie et durabilité : convient à un environnement de travail sur le terrain sans surveillance à long terme, faibles besoins de maintenance.

7. Facile à numériser : le signal numérique de sortie est facile à combiner avec la technologie de l'information moderne, adapté aux stations météorologiques automatiques et aux systèmes de mesure et de rapport hydrologiques automatiques.

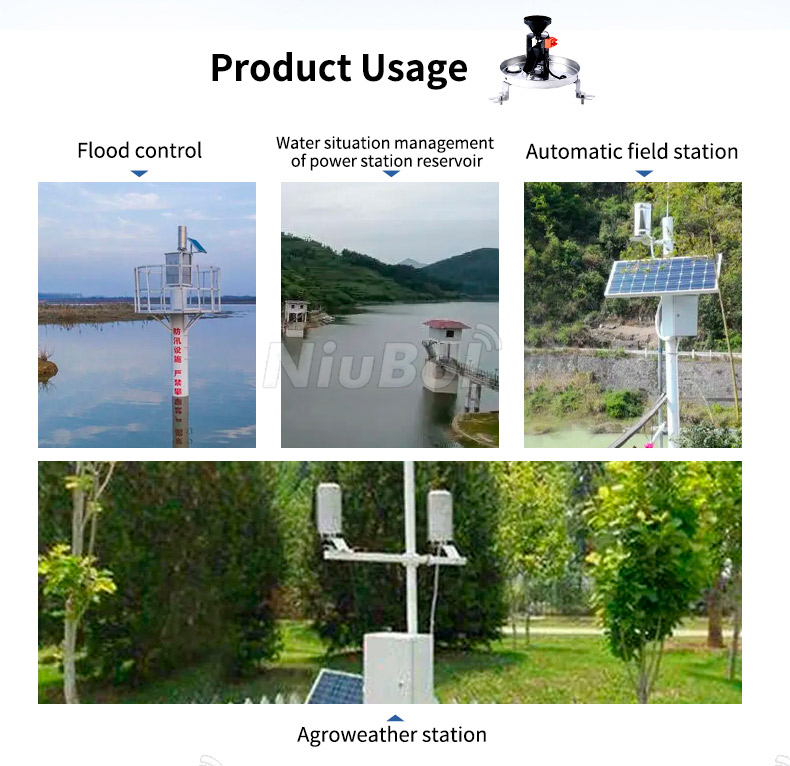

Scénarios d'application des capteurs de précipitations

Les capteurs de pluie sont largement utilisés dans les scénarios suivants en raison de leurs caractéristiques fonctionnelles uniques :

1. Stations d'observation météorologique : Dans les stations d'observation météorologique, des capteurs de précipitations sont utilisés pour surveiller et enregistrer les données de précipitations en temps réel, fournissant une base importante pour les prévisions météorologiques et la recherche climatique.

2. Stations de surveillance hydrologique : Dans les stations de surveillance hydrologique, le capteur est utilisé pour surveiller la situation des précipitations des rivières, des lacs et d'autres plans d'eau, fournissant une aide à la décision pour la prévention des inondations, la lutte contre la sécheresse et la gestion des ressources en eau.

3. Domaine agricole : Dans la production agricole, le capteur de précipitations peut être utilisé pour surveiller les précipitations des terres agricoles, aidant les agriculteurs à organiser rationnellement les travaux d'irrigation et de drainage et à améliorer le rendement et la qualité des cultures.

4. Protection de l'environnement : dans le domaine de la protection de l'environnement, le capteur peut être utilisé pour surveiller l'impact des précipitations sur l'érosion des sols, la pollution de l'eau et d'autres problèmes environnementaux, afin de fournir un support de données pour la prise de décision environnementale.

5. Prévention des inondations et alerte précoce : installé dans les zones sujettes aux inondations, surveillance en temps réel des précipitations, alerte rapide pour réduire les pertes dues aux catastrophes.

6. Trafic et planification urbaine : fournir une base de données pour la gestion des chemins de fer, de la sécurité aérienne et du système de drainage urbain.

7. Recherche scientifique et éducation : utilisé comme équipement expérimental en météorologie, recherche hydrologique et enseignement.

8. Surveillance des catastrophes géologiques : dans les zones sujettes aux glissements de terrain et aux coulées de boue, par la surveillance des précipitations pour avertir des catastrophes géologiques potentielles.

En résumé, le capteur de précipitations en tant qu'instrument de mesure des précipitations de haute précision et à haut degré d'automatisation, dans les domaines de la météorologie, de l'hydrologie, de l'agriculture et de la protection de l'environnement et d'autres domaines, offre un large éventail de perspectives d'application.
