Introduction au capteur de niveau d'eau à ultrasons et au capteur de niveau d'eau radar

Introduction au capteur de niveau d'eau à ultrasons et au capteur de niveau d'eau radar

Les capteurs de niveau d'eau à ultrasons et les capteurs de niveau d'eau radar sont des dispositifs de mesure de niveau sans contact, ils fonctionnent selon des principes différents et conviennent à différents scénarios d'application et besoins.

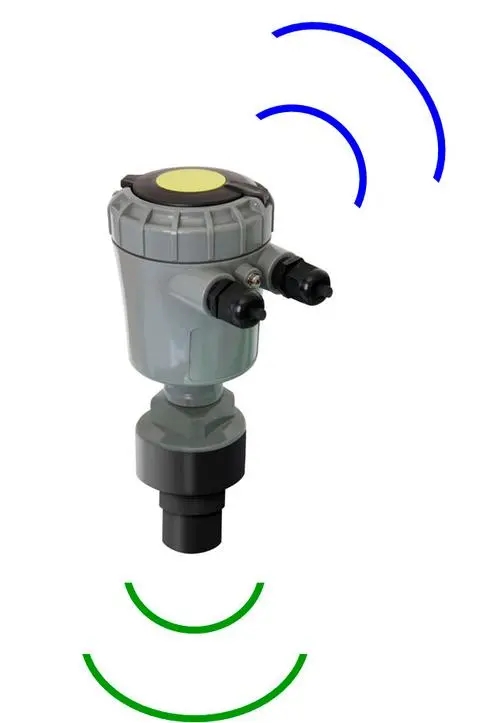

 Capteur de niveau d'eau à ultrasons

Principe de fonctionnement du capteur de niveau d'eau à ultrasons :

1. Le capteur à ultrasons envoie des ondes sonores à haute fréquence (généralement de l'ordre de plusieurs kilohertz à plusieurs mégahertz).

2. Les ondes sonores sont partiellement réfléchies lorsqu’elles rencontrent la surface du liquide.

3. Le capteur reçoit les ondes sonores réfléchies.

4. la différence de temps entre l'émission et la réception de l'onde sonore est calculée.

5. en fonction de la vitesse de propagation des ondes sonores dans l'air (environ 340 m/s), la distance de propagation des ondes sonores est calculée, c'est-à-dire la hauteur du niveau du liquide.

Caractéristiques du capteur de niveau d'eau à ultrasons :

- Convient aux environnements avec mousse, vapeur, milieux corrosifs.

- Fortement affecté par la température et l'humidité, un étalonnage est nécessaire.

- Résolution relativement faible.

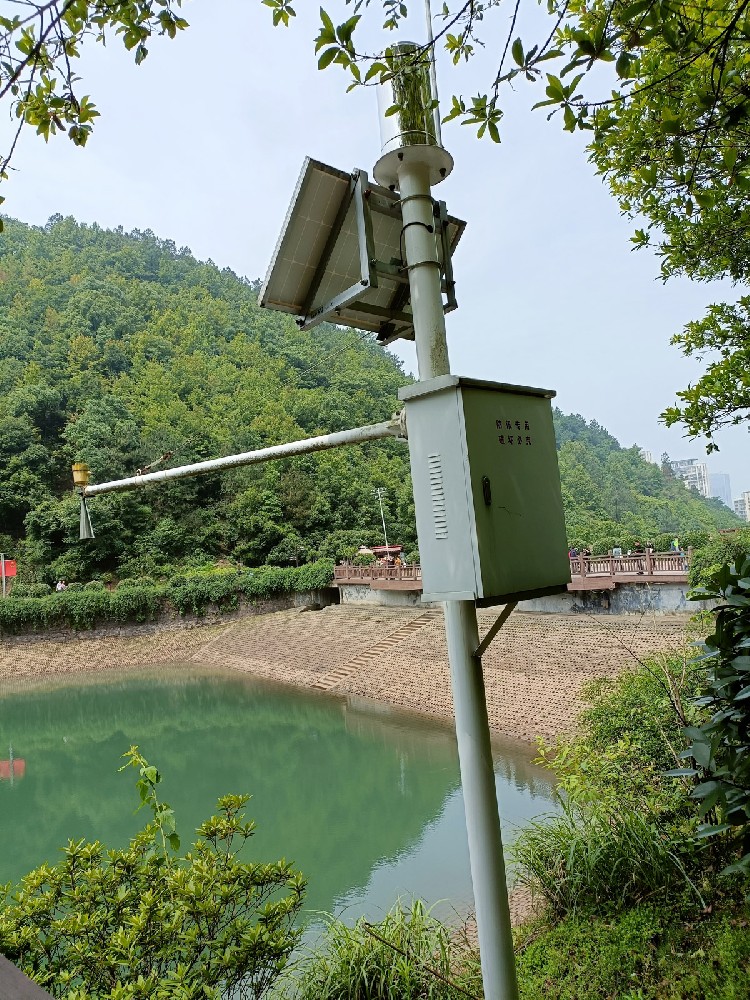

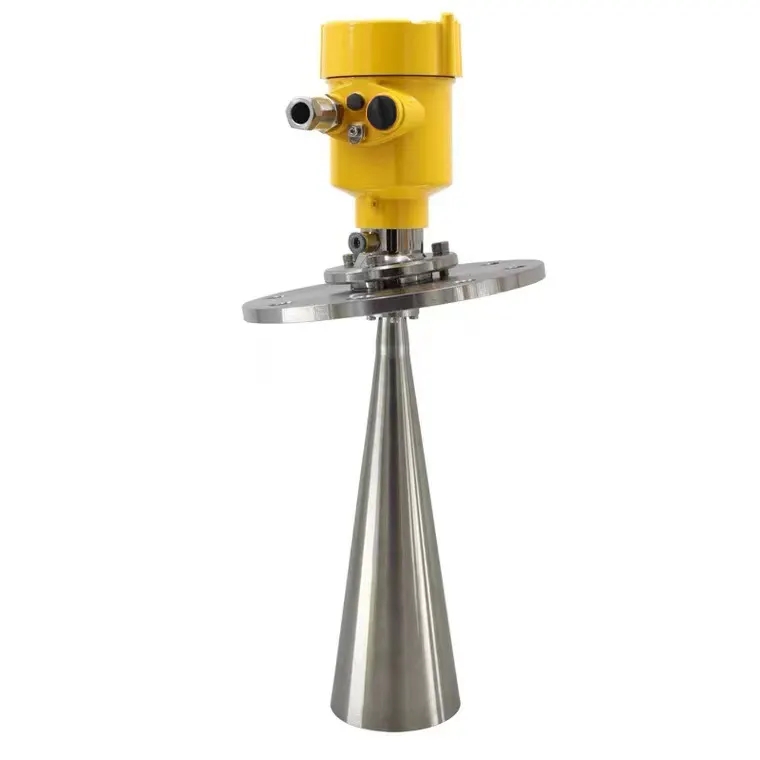

 Capteur de niveau d'eau radar

Principe de fonctionnement du capteur de niveau d'eau à ultrasons :

1. Le capteur radar émet des impulsions micro-ondes (généralement de l’ordre des ondes centimétriques ou millimétriques).

2. L'impulsion micro-onde rencontre la surface du liquide et est réfléchie.

3. Le capteur reçoit les micro-ondes réfléchies.

4. le temps de vol de l'impulsion est analysé.

5. Sur la base de la vitesse de propagation des micro-ondes dans l'air (environ 300 m/s), la hauteur du niveau de liquide est calculée.

Caractéristiques du capteur de niveau d'eau à ultrasons :

- Convient aux environnements contenant de la mousse, de la vapeur et des milieux corrosifs.

- Moins affecté par la température et l'humidité.

- Une résolution plus élevée permet une mesure précise.

- Peut être installé dans un espace restreint, ne nécessite pas nécessairement de chemin de propagation en ligne de mire.

En résumé, les capteurs de niveau d'eau à ultrasons et les capteurs radar déterminent la hauteur du liquide en mesurant le temps de propagation des ondes sonores ou des micro-ondes. Les capteurs à ultrasons sont plus sensibles à la température et à l'humidité, tandis que les capteurs radar offrent une précision et une stabilité supérieures. Pour choisir le capteur adapté, il est important de tenir compte de l'environnement d'application et des exigences de mesure spécifiques.

Avantages et inconvénients des capteurs de niveau d'eau à ultrasons et des capteurs de niveau d'eau radar

Les capteurs de niveau d'eau à ultrasons et les capteurs de niveau d'eau radar dans l'application pratique de chacun présentent certains avantages et limites, ces caractéristiques déterminent leur applicabilité dans un environnement particulier.

 Avantages et limites du capteur de niveau d'eau à ultrasons

Avantages du capteur de niveau d'eau à ultrasons :

1. Bonne adaptabilité : les capteurs à ultrasons peuvent être adaptés à une variété d'environnements industriels complexes, tels que ceux contenant de la mousse, de la vapeur, des milieux corrosifs, etc.

2. Installation flexible : les capteurs à ultrasons peuvent être installés à distance du niveau de liquide et ne sont pas affectés par la lumière, la couleur et d'autres facteurs.

3. Rentable : Comparés aux capteurs radar, les capteurs à ultrasons sont moins chers à fabriquer, ce qui en fait un choix économique pour certaines applications où les exigences ne sont pas très élevées.

Limitations du capteur de niveau d'eau à ultrasons :

1. Problèmes de précision : la précision de mesure des capteurs à ultrasons est grandement affectée par la température et l'humidité et doit être étalonnée dans des conditions spécifiques pour maintenir la précision.

2. Limitations de distance : les capteurs à ultrasons ont une distance de travail relativement limitée, généralement comprise entre quelques mètres et une douzaine de mètres, pour les réservoirs plus petits ou les espaces limités.

3. Sensibilité aux interférences : les capteurs à ultrasons peuvent être affectés par le bruit et les interférences, en particulier dans les environnements bruyants.

 Avantages et limites du capteur de niveau d'eau radar

Avantages du capteur de niveau d'eau radar :

1. haute précision : les capteurs radar peuvent fournir une précision de mesure élevée et conviennent aux applications avec des exigences de contrôle de haut niveau.

2. Adaptabilité environnementale : les capteurs radar sont moins affectés par la température et l'humidité et peuvent fonctionner de manière stable dans des environnements extrêmes.

3. Installation pratique : les capteurs radar ne nécessitent pas de chemins de propagation en ligne de mire, adaptés à une installation dans des environnements à espace restreint.

Limitations du capteur de niveau d'eau radar :

1. Problèmes de coût : les capteurs radar sont généralement plus chers à fabriquer que les capteurs à ultrasons, ce qui peut augmenter le coût global du système.

2. Limitations matérielles : les capteurs radar peuvent ne pas convenir à tous les matériaux, et certains matériaux peuvent réfléchir ou absorber les micro-ondes, ce qui affecte la précision des mesures.

3. Exigences de maintenance : les capteurs radar peuvent nécessiter une maintenance régulière pour garantir leurs performances, en particulier dans des environnements d'exploitation difficiles.

Lors du choix d'un capteur, des facteurs tels que la complexité de l'environnement d'application, les exigences de précision des mesures, le budget et la facilité de maintenance doivent être pris en compte. Par exemple, les capteurs à ultrasons peuvent être plus adaptés aux applications contenant de grandes quantités de mousse ou de vapeur, tandis que les capteurs radar peuvent constituer un meilleur choix lorsqu'une grande précision est requise et que les conditions environnementales sont stables.
