Différences entre les pluviomètres à augets basculants simples et à augets basculants doubles

Le pluviomètre à augets basculants est un équipement indispensable à la surveillance météorologique et hydrologique. La mesure des précipitations permet une gestion scientifique et une utilisation rationnelle des ressources météorologiques et terrestres.

Par exemple, dans les prévisions météorologiques et les alertes aux catastrophes, des données pluviométriques précises peuvent constituer un soutien essentiel. En matière de surveillance hydrologique, elles peuvent aider les scientifiques à comprendre leur impact sur l'environnement et les ressources en eaux souterraines, afin de mieux gérer les ressources en eau.

Les pluviomètres à augets basculants se divisent en deux types : simple et double. Ces deux types utilisent le principe de l'auget basculant pour mesurer les précipitations. Leurs principales différences résident dans le nombre d'augets basculants, la conception structurelle et les différences de précision de mesure et d'application.

1. Principe de fonctionnement du pluviomètre à auget basculant :

1.1 Pluviomètre à auget basculant simple

L'eau de pluie collectée par la sortie d'eau, via le cylindre supérieur (entonnoir), est injectée dans l'auget basculant. Ce dernier est moulé par injection en plastique technique et comporte une cloison intermédiaire divisée en deux chambres triangulaires de volume égal. Sa structure mécanique bistable permet à l'une des trémies de recevoir l'eau, tandis que l'autre trémie est en attente. Lorsque le volume d'eau atteint une valeur prédéterminée de 0,1 mm/0,2 mm/0,5 mm, son propre renversement par gravité provoque son propre renversement. L'autre chambre est alors en attente. Lorsque le volume d'eau atteint une valeur prédéterminée, son propre renversement provoque son propre renversement. La paroi latérale de la trémie est équipée d'aimants qui basculent avec le commutateur à lames sèches, ce qui active et désactive l'interrupteur à lames sèches. Ainsi, à chaque basculement de l'auget basculant, le commutateur à lames sèches est activé une fois pour envoyer un signal de commutation (impulsion).

1.2 Pluviomètre à auget basculant double

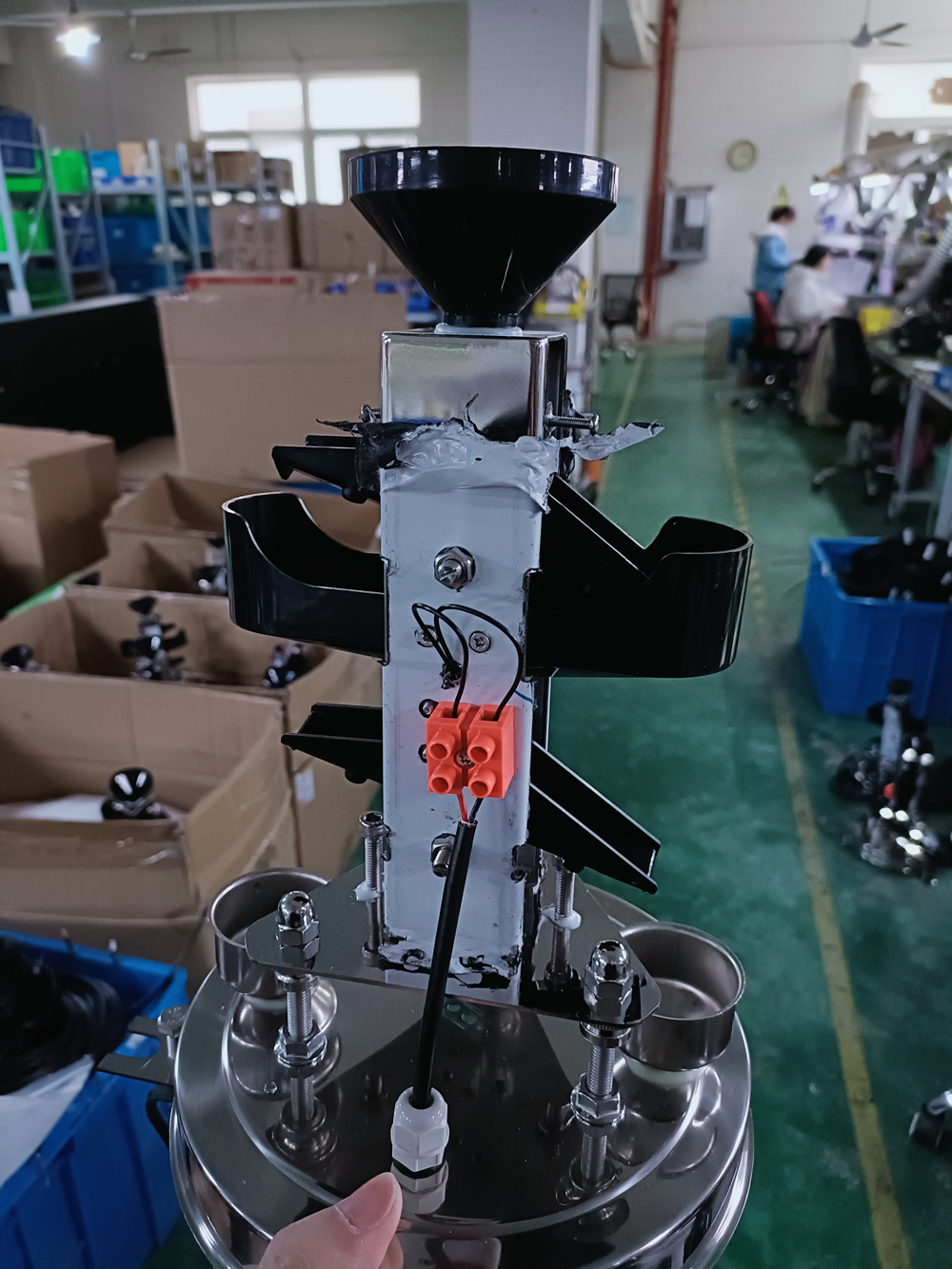

L'eau de pluie pénètre dans l'orifice de déversement par l'entonnoir et pénètre dans l'auget basculant supérieur. La trémie supérieure, chargée de recueillir la quantité d'eau nécessaire pour atteindre la limite supérieure (0,2 mm/0,5 mm), bascule ensuite, via l'entonnoir et le tube d'étranglement, dans la trémie de mesure, permettant d'ajuster l'intensité des précipitations naturelles à une intensité moyenne plus uniforme. La trémie de mesure bascule une fois pour des précipitations de 0,1 mm/0,2 mm/0,5 mm, puis l'eau de pluie de la trémie de mesure vers la trémie de comptage située au milieu de la trémie de comptage. Cette dernière est équipée d'un petit aimant. Le haut de l'aimant est équipé d'un interrupteur à lames. Après un basculement, l'interrupteur à lames se ferme une fois, générant un signal d'impulsion vers le collecteur du compteur pour le comptage, chaque comptage représentant 0,1 mm/0,2 mm de précipitations. Chaque comptage représente 0,1 mm/0,2 mm/0,5 mm de précipitations.

2. Différences entre la structure des pluviomètres à augets basculants simples et à augets basculants doubles :

2.1 Structure du pluviomètre à trémie unique

Le pluviomètre à auget basculant est principalement composé d'un réservoir, d'un entonnoir filtrant, d'un auget basculant et d'une base. Les précipitations passent par le réservoir, puis par un entonnoir filtrant dans l'auget basculant. Lorsque l'auget bascule, il bascule et se vide de son eau. L'autre tête de l'auget bascule et commence à recevoir l'eau. Chaque basculement de l'auget bascule, via l'interrupteur à lames, produit un signal d'impulsion transmis au collecteur.

2.2 Structure du pluviomètre à double auget

    Le capteur pluviométrique à double plongeur est principalement composé d'un réservoir d'eau, d'une trémie supérieure, d'un entonnoir de collecte, d'une trémie de mesure et d'un interrupteur à lames. Les précipitations collectées par le réservoir d'eau sont transmises au collecteur via la trémie supérieure. Les précipitations collectées par le réservoir pénètrent dans la trémie supérieure par l'entonnoir. Lorsqu'elles atteignent une certaine quantité, la trémie supérieure se retourne et l'eau pénètre dans l'entonnoir de collecte. Lorsque l'eau est injectée dans la trémie de dosage, les précipitations naturelles d'intensité variable sont ajustées pour obtenir une intensité plus uniforme afin de réduire l'erreur de mesure due à ces variations. Lorsque le tambour de dosage est soumis à une faible intensité de précipitations, il déverse les précipitations dans le tambour de comptage, ce qui provoque un retournement de ce dernier. Lors de ce retournement, l'aimant associé balaie le commutateur à lames, qui se ferme instantanément sous l'effet de la magnétisation. Ainsi, chaque fois que les précipitations atteignent une certaine quantité, un signal de commutation est envoyé automatiquement.

3. Plage de mesure du pluviomètre à auget basculant :

  Pluviomètre à auget basculant simple : sa plage de mesure est généralement petite, adaptée à la mesure de précipitations à plus petite échelle, telles que les averses.

  Pluviomètre à double godet : grâce à sa conception structurelle, il peut gérer une plus grande plage de précipitations, une applicabilité plus large et peut mesurer les précipitations allant des fortes aux fortes pluies.

4. Précision du pluviomètre à auget basculant :

  Pluviomètre à un seul godet : Comme il n'y a qu'un seul godet, si la réinitialisation du godet n'est pas complète pendant les précipitations ou si d'autres facteurs l'affectent, cela peut entraîner une augmentation de l'erreur de mesure.

  Pluviomètre à double auget : L'utilisation alternée de deux augets permet une correction mutuelle, augmentant ainsi la précision et la fiabilité de la mesure. Les précipitations peuvent être mesurées avec plus de précision, même dans des conditions météorologiques extrêmes.

Capteur de pluie à double godet d'autre part, les deux godets sont inclinés de manière symétrique, lorsque l'un des godets est rempli d'eau de pluie et retourné, l'autre godet commence à s'incliner et attend le prochain retournement, donc le capteur de pluie à double godet est plus précis.

5. Prix du pluviomètre à augets basculants :

Le prix des pluviomètres à augets basculants simples et doubles varie selon la marque, le modèle, les spécifications et le fournisseur. En général, le prix d'un pluviomètre à augets basculants simples varie de 100 à 500 $, et celui d'un auget basculant double est légèrement plus élevé que celui d'un auget basculant simple, mais dans les zones où une précision et une stabilité des données élevées sont requises.

6. Scénarios d’application du pluviomètre :

  Pluviomètre à une seule louche : principalement utilisé pour l'observation des précipitations à petite échelle, comme l'observation de base des stations météorologiques, la surveillance des précipitations dans l'agriculture et la foresterie.

  Pluviomètre à double godet : adapté à une large gamme de surveillance des précipitations, telles que les projets de conservation de l'eau, la gestion des eaux pluviales urbaines, l'alerte aux inondations et d'autres occasions nécessitant une mesure de haute précision des précipitations.

En résumé, le pluviomètre à double auget est plus puissant, sa plage de mesure et sa précision présentent des avantages évidents, ce qui le rend plus adapté aux exigences les plus élevées. Le pluviomètre à auget simple, quant à lui, conserve son intérêt pour la surveillance des précipitations à petite échelle grâce à sa structure simple et son coût réduit. Lors du choix d'un pluviomètre, il est important de déterminer le type à utiliser en fonction des besoins et des conditions de mesure spécifiques.
