Comment fonctionne le capteur PM 2,5 ?

Aperçu des PM2,5

Les PM2,5 sont des particules fines présentes dans l'air ambiant dont le diamètre aérodynamique est inférieur ou égal à 2,5 microns. Elles sont également appelées particules fines ou particules pénétrables par les poumons. Leur diamètre est très faible, inférieur à 1/20 de l'épaisseur d'un cheveu humain, ce qui leur permet de rester en suspension dans l'air pendant une longue période et de pénétrer directement dans les poumons, entraînant ainsi un impact majeur sur la santé humaine. Les principales sources de PM2,5 sont les résidus émis par la combustion lors des processus de production d'électricité, la production industrielle, les émissions de gaz d'échappement des automobiles, la poussière et les sous-produits de diverses réactions chimiques, qui contiennent des substances toxiques comme des métaux lourds. La plupart de ces résidus contiennent des métaux lourds et d'autres substances toxiques.

En raison de leur petite taille, les PM2,5 peuvent pénétrer dans les poumons humains et même entrer dans la circulation sanguine, ce qui constitue une menace sérieuse pour la santé humaine, notamment en déclenchant des maladies respiratoires et cardiovasculaires.

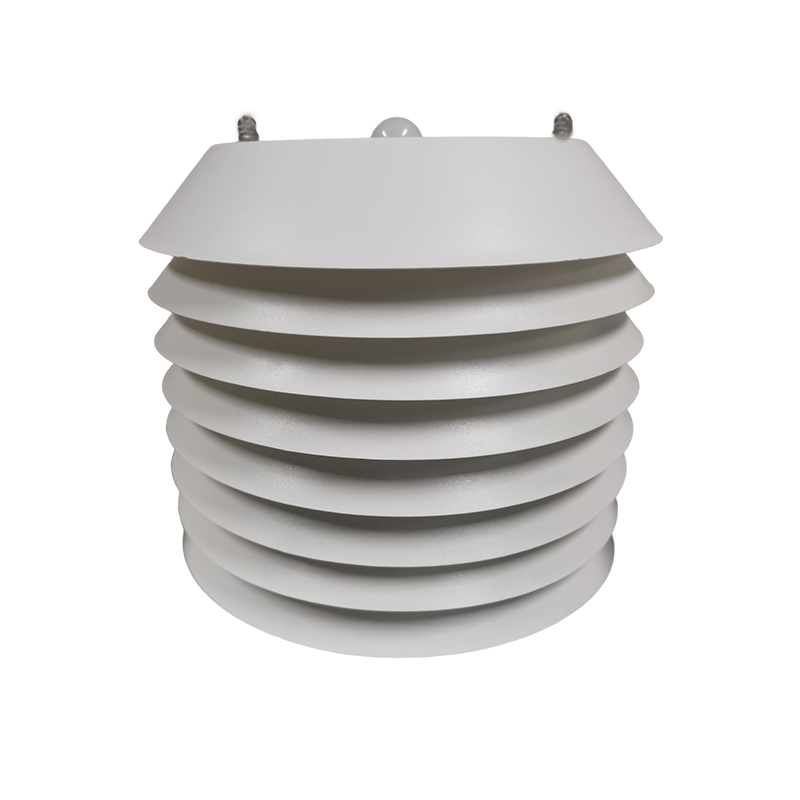

Présentation du capteur PM2.5

Un capteur PM2,5 est un capteur utilisé pour mesurer la concentration de PM2,5 dans l'air. Il est généralement composé de composants optiques ou électroniques capables de détecter et de mesurer la concentration de particules PM2,5 dans l'air en temps réel et avec précision. Ces capteurs ont de nombreuses applications dans la surveillance de la qualité de l'air, la surveillance environnementale, le contrôle industriel et d'autres domaines.

Principe de fonctionnement du capteur PM2.5

1. Méthode de détection optique : C'est la méthode la plus courante. Le capteur est équipé d'une source lumineuse et d'un élément photosensible. Lorsque l'air traverse le capteur, la source lumineuse irradie les particules présentes dans l'air, et l'élément photosensible détecte la variation d'intensité lumineuse après leur passage. Les particules PM2,5 diffusant et absorbant la lumière, la diminution de l'intensité lumineuse est proportionnelle à la concentration de particules.

2. Détection gravimétrique : cette méthode calcule la concentration de particules en collectant un certain volume d'échantillons d'air et en déposant les particules dans les échantillons sur un morceau de papier filtre, et en pesant la différence de poids avant et après avoir pesé le papier filtre.

3. Méthode de détection de capacité : ce capteur détecte la concentration de PM2,5 en utilisant le principe selon lequel la valeur de capacité change lorsque des particules passent entre les pôles d'un condensateur.

Le principe de fonctionnement des capteurs PM2,5 repose principalement sur la méthode de diffusion de la lumière ou de turbidité laser. Voici le déroulement du processus basé sur la méthode de diffusion de la lumière :

1. Échantillonnage : À l'intérieur du capteur se trouve un ventilateur miniature qui sert à aspirer l'air extérieur afin que les particules en suspension dans l'air pénètrent dans le capteur.

2. Diffusion de la lumière : Le capteur est équipé d'une source lumineuse laser qui diffuse la lumière des particules en suspension dans l'air lorsqu'elles traversent le faisceau laser. L'intensité de la lumière diffusée est proportionnelle à la concentration de particules.

3. Détection : Un récepteur à photodiode collecte cette lumière diffusée et la convertit en un signal électrique.

4. Calcul : Le circuit interne du capteur convertit le signal électrique en une valeur de concentration de particules.

5. Sortie : Enfin, le capteur transmet les résultats à l'écran de l'appareil ou sans fil à d'autres appareils.

Résumé

Les PM2,5 sont des particules fines présentes dans l'air, nocives pour la santé humaine. Leur concentration reflète directement la qualité de l'air. Le capteur PM2,5 est un appareil capable de mesurer précisément la concentration de PM2,5 dans l'air en temps réel. Son principe de fonctionnement repose principalement sur la méthode de diffusion de la lumière. Grâce à ce capteur, nous pouvons comprendre et surveiller la qualité de l'air en temps réel, afin de prendre les mesures appropriées pour protéger notre santé et l'environnement. Les capteurs PM2,5 jouent un rôle important dans la surveillance de la qualité de l'air, la surveillance environnementale, le contrôle industriel et d'autres domaines.
