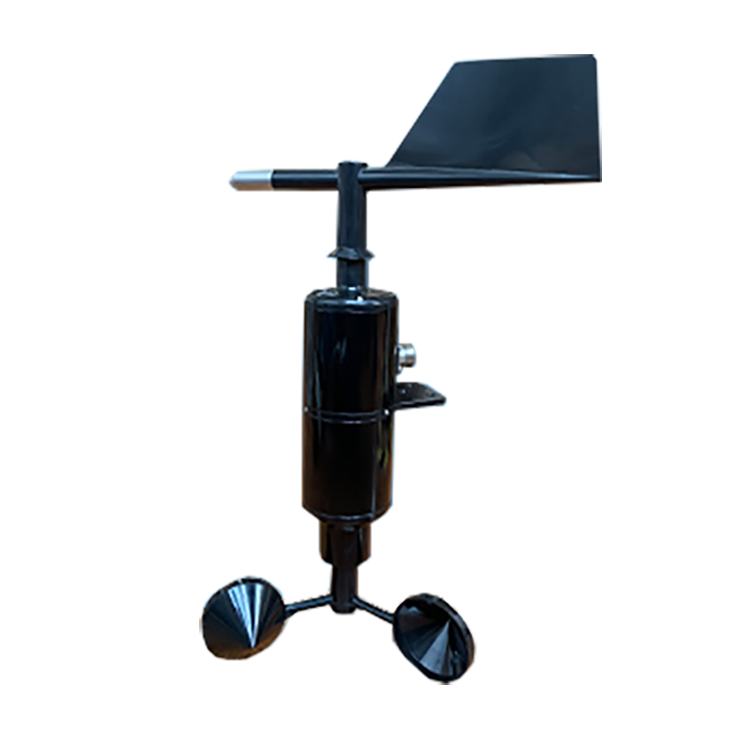

Capteur de vitesse et de direction du vent 4-20 mA

Le capteur de vitesse et de direction du vent est un instrument utilisé pour mesurer la vitesse et la direction du vent. Ce capteur se compose généralement de deux parties principales : la vitesse et la direction du vent.  Ce produit présente les avantages suivants : une large plage de mesure, une bonne linéarité, une forte résistance à la foudre, une observation aisée, une stabilité et une fiabilité optimales, etc. Il est largement utilisé en météorologie, marine, environnement, aéroports, ports, laboratoires, industrie, agriculture et transport.

Paramètres techniques du capteur intégré de vitesse et de direction du vent :

Les capteurs de vitesse et de direction du vent émettant un signal de 4 à 20 mA constituent une méthode simple et largement utilisée pour transmettre des signaux analogiques sur de longues distances avec une dégradation minimale du signal. Ce type de capteur est particulièrement utile dans les applications industrielles où les câbles longs sont fréquents et dans les environnements à fort bruit électrique. La boucle de courant de 4 à 20 mA est une norme pour la transmission des informations des capteurs, où la sortie du capteur varie linéairement avec le paramètre mesuré (dans ce cas, la vitesse ou la direction du vent). Voici une présentation détaillée de ces capteurs :

1. Principe de base du capteur de vitesse et de direction du vent 4-20 mA

Signal 4-20 mA : Le capteur produit un courant compris entre 4 mA et 20 mA. 4 mA représente généralement la limite inférieure de la plage de mesure (par exemple, 0 m/s pour la vitesse du vent) et 20 mA la limite supérieure (par exemple, 30 m/s). Pour la direction du vent, 4 mA peut correspondre à 0 degré et 20 mA à 360 degrés.

- Avantages : Cette méthode de signalisation est moins sensible à la perte de signal et aux interférences sur de longues distances par rapport aux signaux de tension, ce qui la rend idéale pour les environnements industriels.

2. Mesure de la vitesse du vent

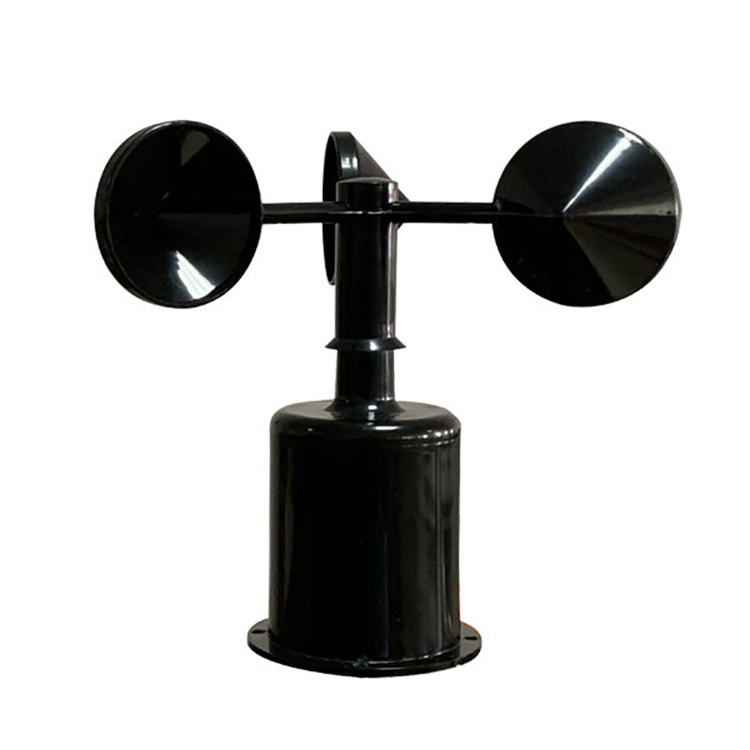

- Type d'anémomètre : la plupart des capteurs de vitesse du vent 4-20 mA utilisent un mécanisme d'anémomètre à coupelle , où des coupelles rotatives entraînent un générateur ou une résistance variable dont la sortie est convertie en un signal de courant proportionnel à la vitesse du vent.

3. Mesure de la direction du vent

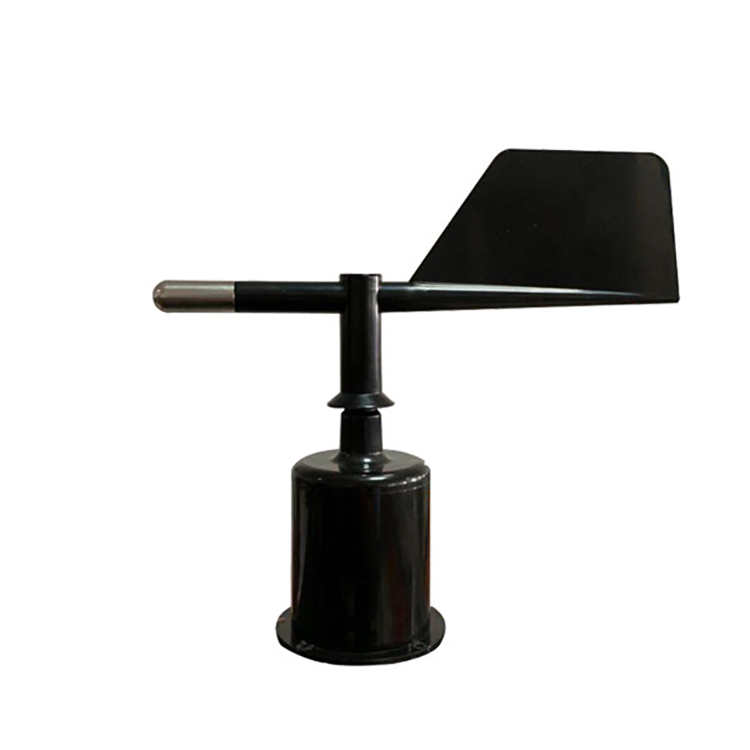

- Girouette : La direction du vent est généralement mesurée à l'aide d'une girouette. L'orientation de la girouette modifie un potentiomètre ou un dispositif similaire à résistance variable, qui est ensuite converti en un signal de courant de 4 à 20 mA correspondant à la direction du vent.

4. Intégration et traitement des données

Conversion du signal : Pour interagir avec des systèmes de surveillance ou de contrôle numériques, le signal 4-20 mA peut être converti en numérique à l'aide d'un convertisseur analogique-numérique (CAN). De nombreux contrôleurs et enregistreurs de données industriels intègrent des CAN compatibles avec les entrées 4-20 mA.

- Alimentation en boucle : Ces capteurs sont souvent alimentés par la boucle de courant 4-20 mA elle-même, ce qui simplifie le câblage et l'installation, car seuls deux fils sont nécessaires pour l'alimentation et la transmission du signal.

5. Considérations d'installation du capteur de vitesse et de direction du vent 4-20 mA

- Câblage : Des câbles blindés peuvent être utilisés pour réduire davantage l'impact des interférences électromagnétiques, en particulier dans les environnements avec des machines lourdes ou des lignes électriques.

- Montage : Comme les autres capteurs de vent , ils doivent être montés à une hauteur appropriée (souvent 10 mètres) et dans une zone ouverte exempte d'obstacles susceptibles d'affecter le flux du vent.

6. Capteur de vitesse et de direction du vent 4-20 mA Applications

Ces capteurs sont adaptés à diverses applications, notamment :

- Surveillance environnementale

- Systèmes de contrôle industriel

- Automatisation des bâtiments (pour contrôler les systèmes CVC en fonction des conditions de vent)

- Agriculture (suivi des conditions de gestion des cultures et de l'élevage)

- Systèmes d'énergie renouvelable (contrôle des éoliennes)

7. Choisir un capteur de vitesse et de direction du vent 4-20 mA

Lors de la sélection d'un capteur de vitesse et de direction du vent avec une sortie 4-20 mA, tenez compte des éléments suivants :

- Plage de mesure et résolution : assurez-vous que le capteur couvre la plage de vitesses et de directions du vent que vous prévoyez de rencontrer, avec une résolution suffisante pour vos besoins.

- Durabilité : recherchez des capteurs conçus pour résister aux conditions environnementales de votre application (par exemple, étanches, résistants à la corrosion).

- Précision : Vérifiez que le capteur répond à vos exigences de précision, en tenant compte des sources d'erreur potentielles.

Conclusion

Les capteurs de vitesse et de direction du vent avec sorties 4-20 mA offrent une solution fiable et simple pour surveiller les conditions de vent dans divers environnements. Leur résistance aux interférences et leur simplicité d'intégration en font un excellent choix pour de nombreuses applications industrielles et environnementales.
