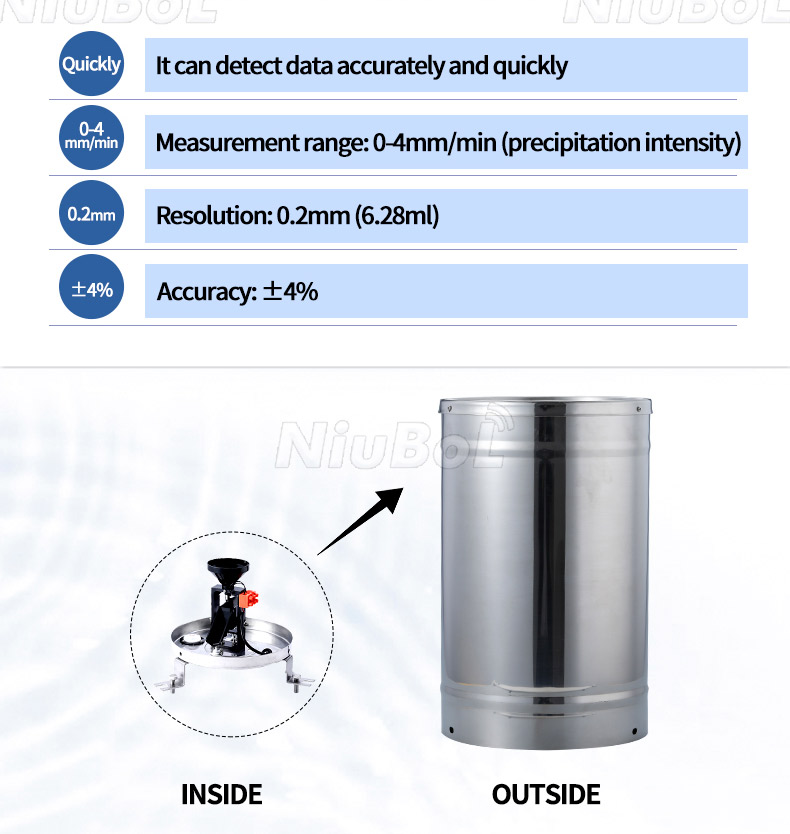

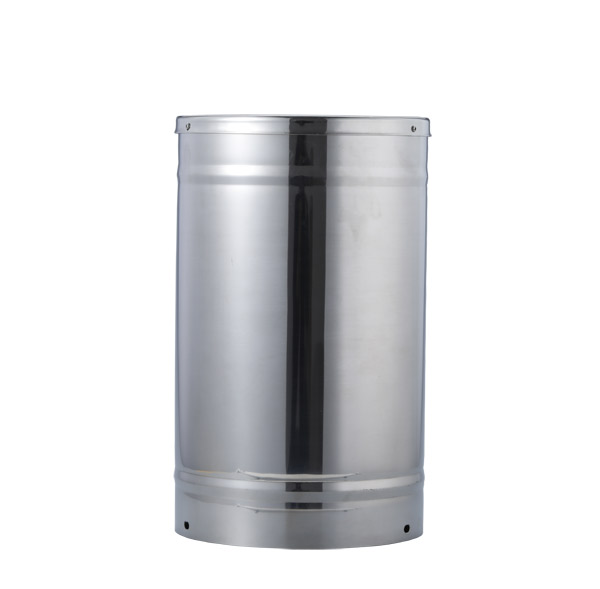

Pluviomètre à auget basculant 4-20 mA

Le pluviomètre à auget basculant 4-20 mA utilise une boucle de courant de 4-20 milliampères (mA) pour transmettre des signaux analogiques représentant les mesures de précipitations. Voici son fonctionnement habituel :

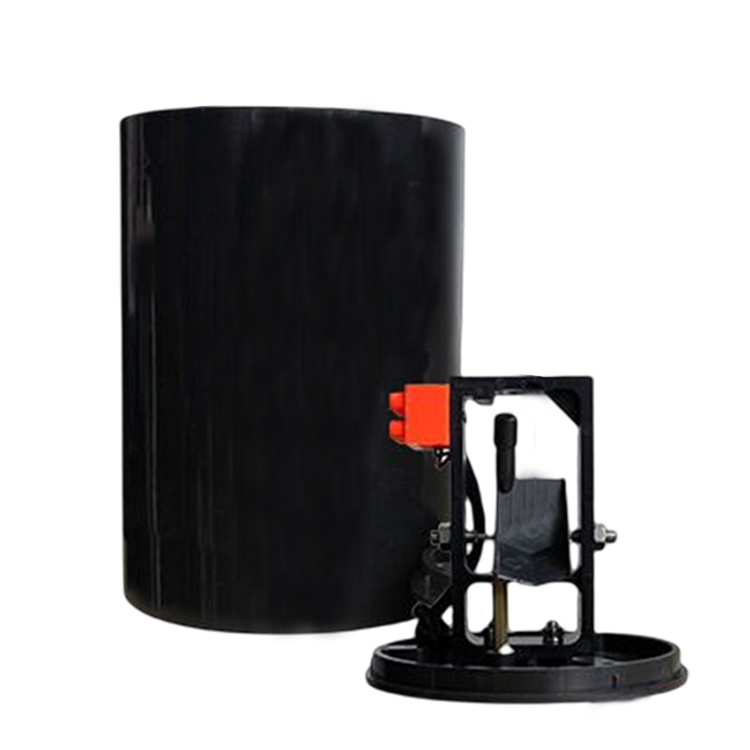

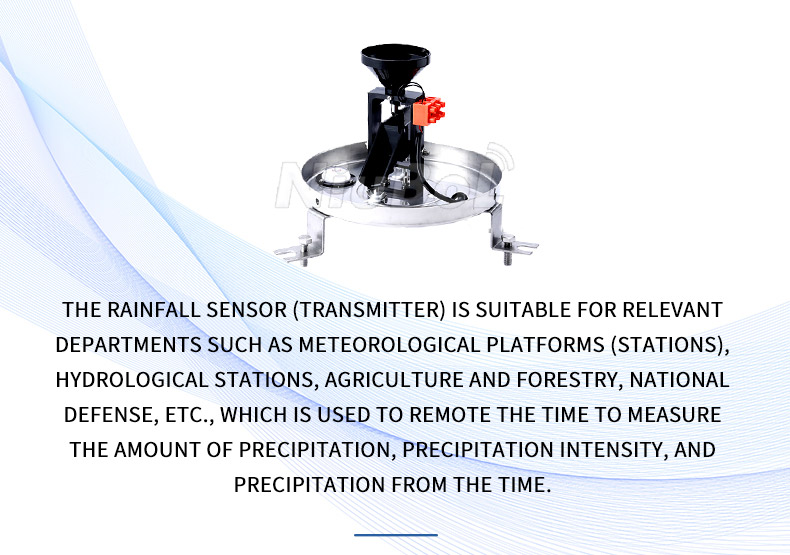

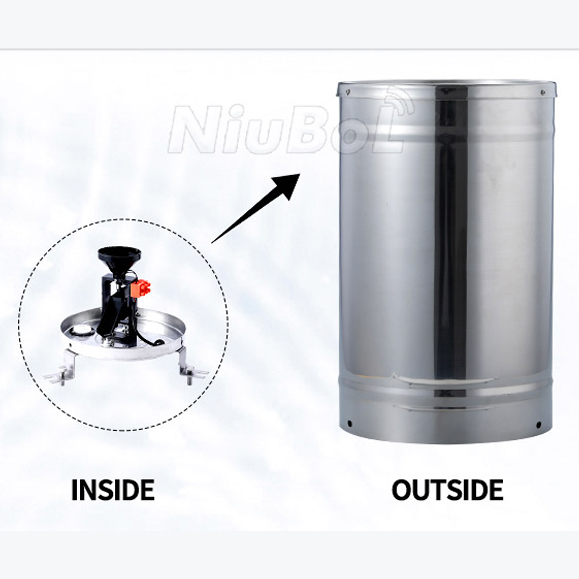

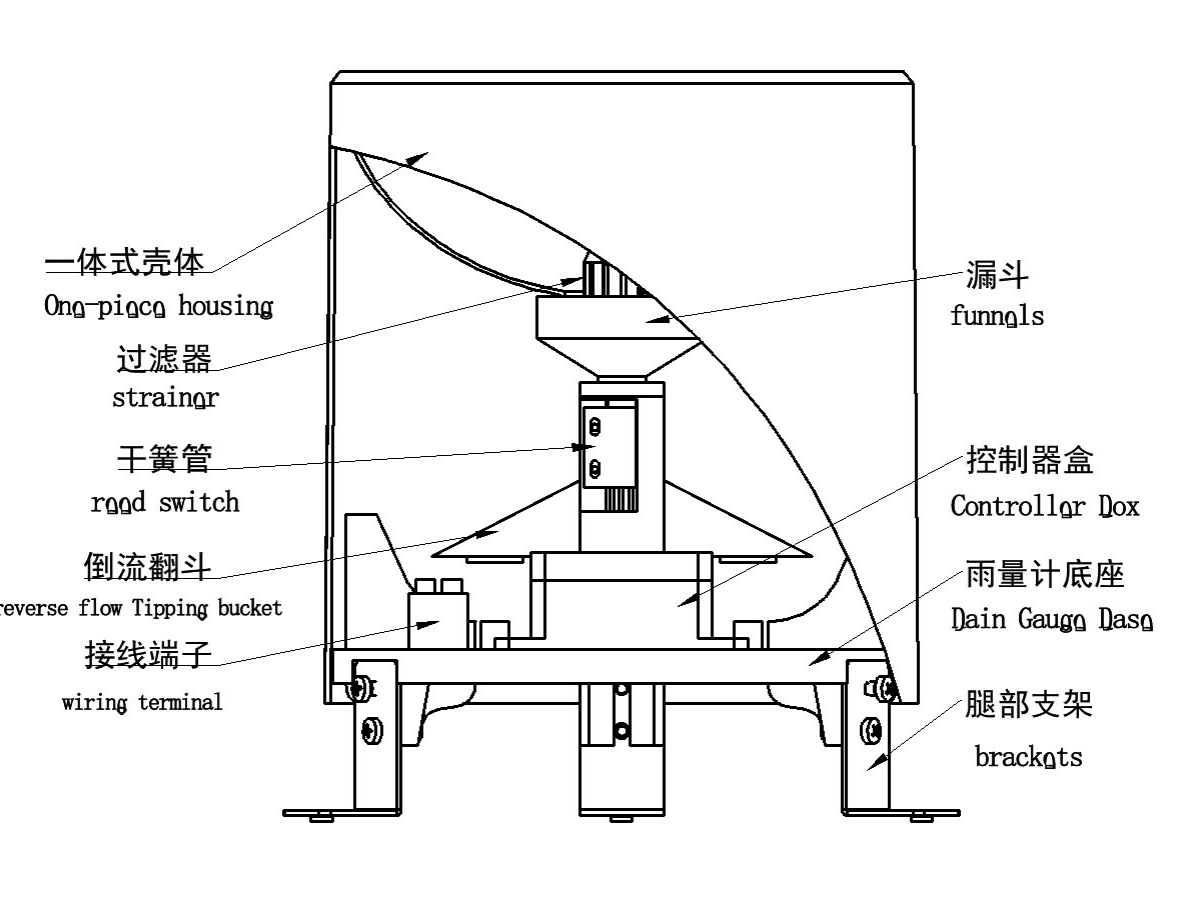

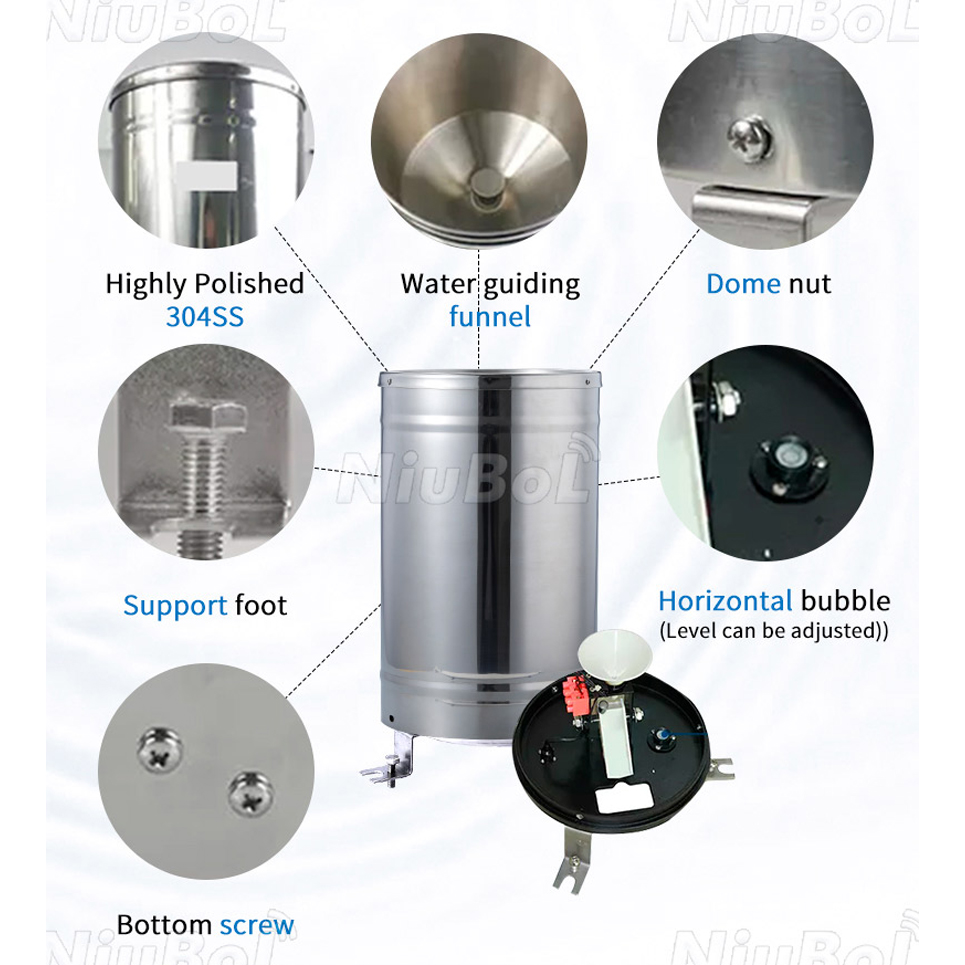

 1. Mécanisme à auget basculant : Le pluviomètre est constitué d'un entonnoir qui recueille l'eau de pluie et la dirige vers un auget basculant. Chaque fois qu'une quantité spécifique d'eau de pluie (généralement 0,2 ou 0,5 mm) est collectée, l'auget bascule et un interrupteur à lames ou un autre capteur détecte ce basculement.

 2. Conversion du signal : Les événements de basculement sont comptés et traités par un circuit interne du pluviomètre afin de calculer l'accumulation de pluie sur une période donnée. Ces informations sont ensuite converties en signal analogique.

 3. Boucle de courant : Le pluviomètre est connecté à un dispositif de réception, tel qu'un enregistreur de données ou un système de contrôle, via une boucle de courant à deux fils. Le pluviomètre module le courant dans la boucle pour représenter les précipitations mesurées.

 4. Câblage : Le pluviomètre est câblé en série avec une alimentation et le récepteur. La boucle de courant ne nécessite généralement que deux fils, ce qui simplifie l'installation et réduit la sensibilité au bruit électrique sur de longues distances.

 5. Current Signal: The rain gauge sends the measured rainfall information as a 4-20mA current signal. The magnitude of the current corresponds linearly to the measured rainfall within the specified range. For example, 4mA could represent no rainfall, while 20mA could represent the maximum rainfall measurement.

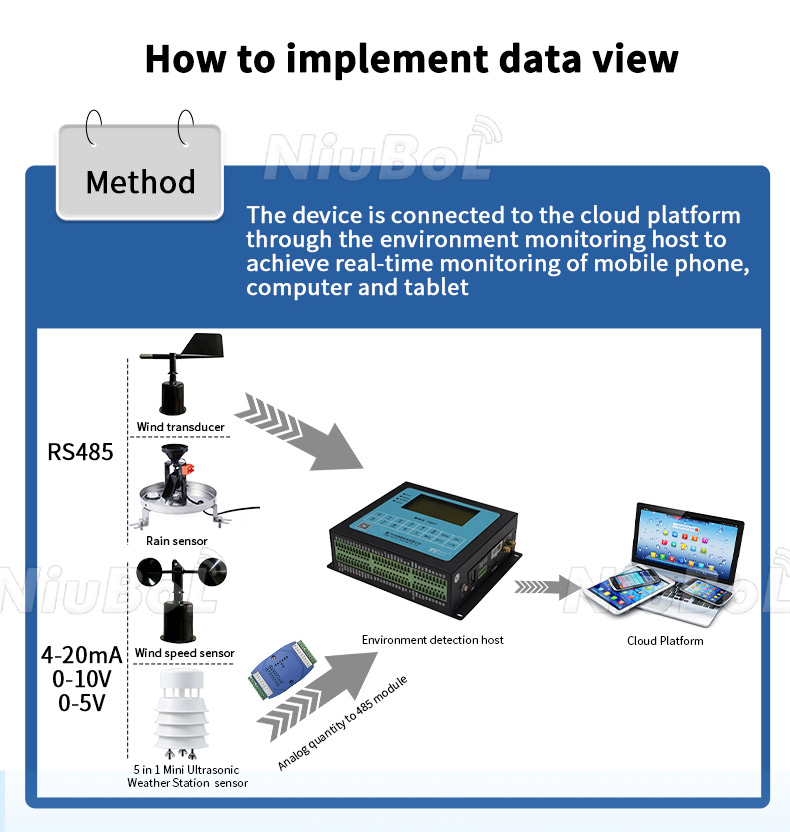

 6. Receiving Device: The receiving device monitors the current in the loop and converts it back to a voltage signal for processing. This device can then display, log, or further manipulate the rainfall data as needed for monitoring or control purposes.

 7. Measurement Range: The 4-20mA current signal has a standardized range of 4mA to 20mA, allowing for easy integration with various types of industrial instrumentation and control systems.

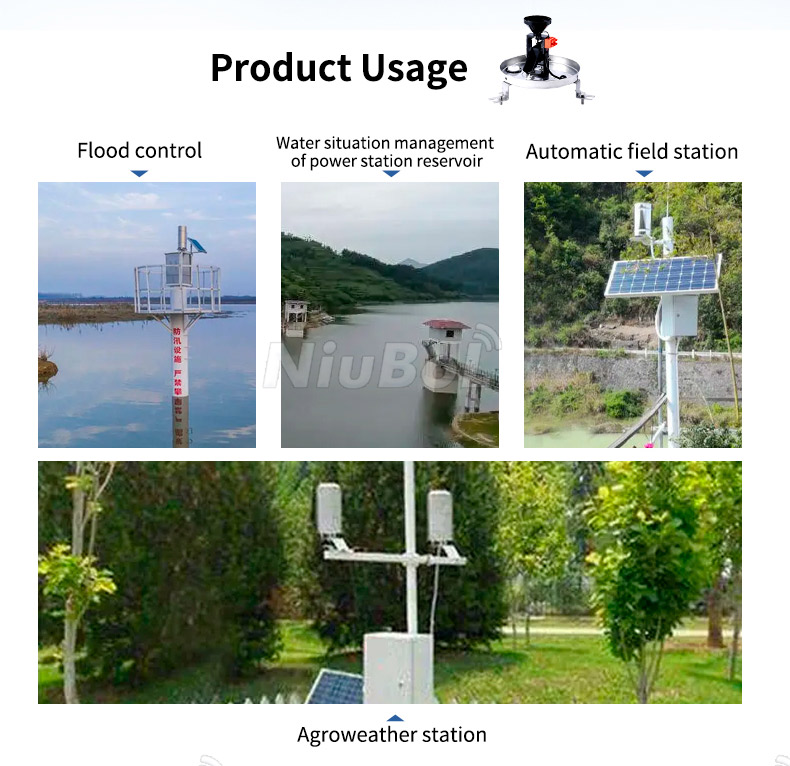

Uses of 4-20mA tipping bucket rain gauge

 4-20mA tipping bucket rain gauge is a kind of rainfall measuring instrument whose output signal is 4-20mA current, which has the advantages of high accuracy, high stability and low maintenance cost. The following are the main uses of 4-20mA tipping bucket rain gauge:

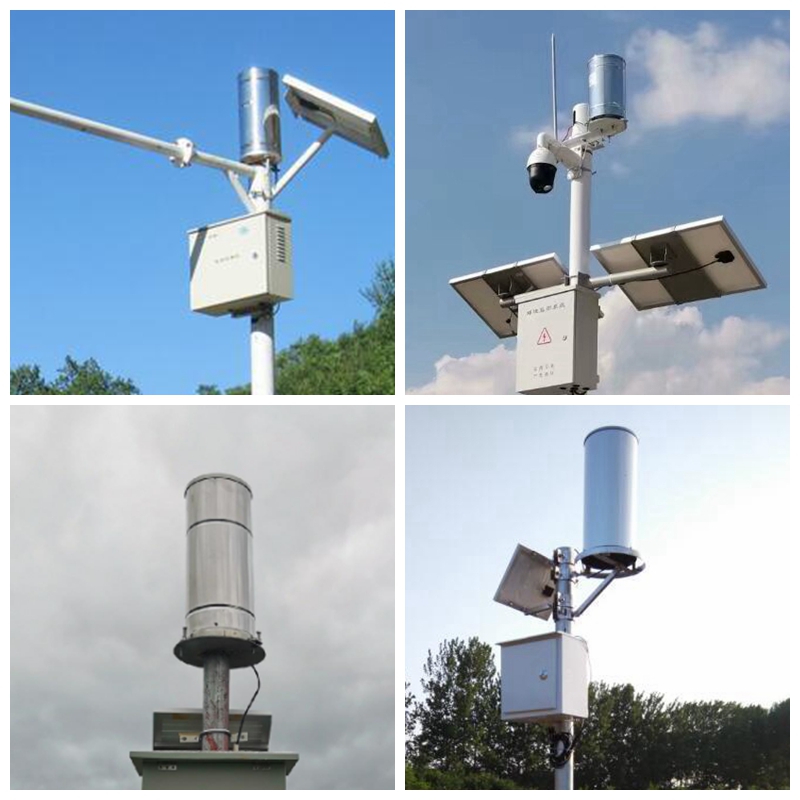

 Meteorological monitoring: meteorological monitoring stations can use 4-20mA tipping bucket rain gauge to monitor rainfall, rainfall frequency and other meteorological parameters, to provide data support for weather forecasting and climate change research.

 Hydrological monitoring: hydrological monitoring station can use 4-20mA tipping bucket rain gauge to monitor the water level, flow and other parameters of rivers, lakes and other water bodies, in order to carry out hydrological analysis and water resources management.

 Agricultural field: Agricultural field can use 4-20mA tipping bucket rain gauge to monitor the rainfall, rainfall frequency and other parameters of the farmland, in order to rationally arrange the planting of crops and irrigation time, and improve the efficiency of agricultural production.

 Urban drainage system: urban drainage system can use 4-20mA tipping bucket rain gauge to monitor rainfall, rainfall frequency and other parameters, in order to assess the performance of urban drainage system and optimize drainage design.

 Environmental monitoring: environmental protection departments can use the 4-20mA tipping bucket rain gauge to monitor the impact of rainfall on air quality, in order to carry out air quality assessment and pollution control.

 In short, 4-20mA tipping bucket rain gauge has a wide range of application prospects, can provide important data support and technical guarantee for meteorological monitoring, hydrological monitoring, agricultural field, urban drainage system and environmental protection monitoring and other fields. Please note that the specific use, but also need to be based on the actual application scenarios and needs to choose the appropriate 4-20mA tipping bucket rain gauge.

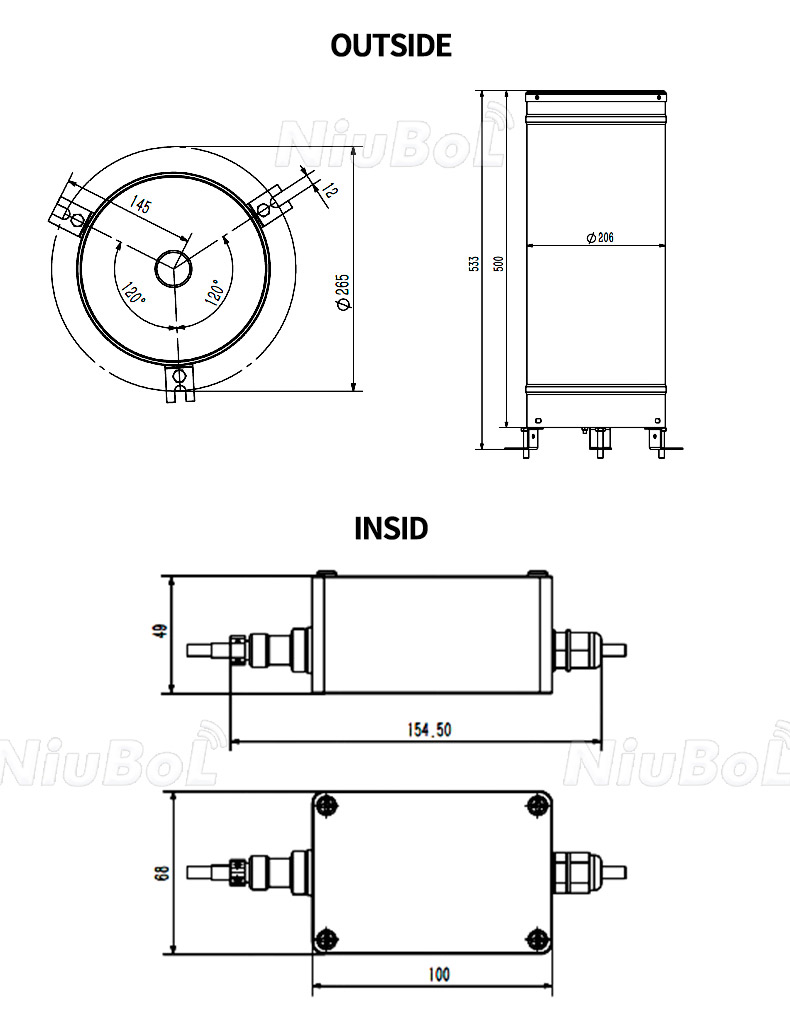

Tipping bucket rain gauge data sheet

NBL-W-ARS-Tipping-bucket-rain-gauge-instruction-manual.pdf

Manuel d'instructions des capteurs de pluie NBL-W-RS-V4.0.pdf
